Jack TMT

Универсальность для табака





Самоходный многоцелевой гидростатический погрузчик с регулируемой задней гусеницей.



Подходит для использования на разных культурах и на разных стадиях их роста.

Упрощает различные операции, сокращает трудозатраты и время, выполняя однородные работы одновременно, чем обеспечивает большую продуктивность с точки зрения качества и количества.

Может оснащаться дополнительным  оборудованием, которое выполняет различные операции.









Конфигурация машины:

Caratteristiche tecniche

Оборудывание Jack TMT работает на трехколесном шасси, с задней гусеницей (1), размер которой изменяется в зависимости от междурядья: от минимум 1,8 метра до 2,4 метра.

Высота подсветки (2) составляет 1,6 метра.

Все устройства Jack  TMT, включая гидростатические двигатели (3), которые приводят машину в движение, управляются гидравлической системой (3-1), приводимой в движение 4-цилиндровым двигателем Kohler (4)  с жидкостным охлаждением 40 л/с.

Пульт управления (5) позволяет оператору получать максимальный обзор рабочей зоны.

Станция управления состоит из:

6) Ергономичногосиденья, оснащенного датчиком электробезопасности, который выключает двигатель, если оператор должен покинуть пост управления.

7) Гидравлической системы (позволяет настроить сиденье оператора по высоте)

8) Рычага движения

9) Рычага управления (вперед/назад) (перемещение панели управления и сервисные команды)

10) Сохранениея команды для вспомогательных устройств

11) Главный пульт управления

– Пуск / Выключение двигателя

– Тахометр

– Подсщет часов

– Давление масла

– Система управления освещением (передние / задние фары, поворотники)

– Електрический тормоз

– Команды начала обработки



12) Подсчет объема обрабатывающей жидкости

13) Передние / задние автомобильные фары

14) Рабочие фары

15) Защитный козырёк

16) Зеркала заднего вида

17) Спидометр, установленный на колесе.

Приспособление TMT Jack оборудовано автономной гидравлической / электрической системой и оснащено:

18) Левосторонней гидравлической розеткой

19) Правосторонней гидравлической розеткой

20) Розеткой электроснабжения

21) 12 Вт электрической розеткой

Для облегчения подключения соединяемые части имеют одинаковый цвет (22).

Доступные приложения

Приспособление для сбора / хранения табачных листьев

N.B. Данное приспособление можно настроить для сбора овощей, фруктов и луковиц.

Оборудование установлено на подвижную конструкцию (23), оснащенное ножками для устойчивости, когда оборудование не используется.

Состоит из 3 нижних рабочих мест (24) для операторов, которые собирают листья табака непосредственно со стебля растения.

Каждое рабочие место состоит из сиденья для оператора (25) и корзины / подъемника (26), которое после заполнения листьями подается оператору верхнего яруса.

Приспособление для сбора / хранения табачных листьев

Верхнее рабочее место (27) имеет выдвижные платформы (28) и занимается несколькими операторами, которые выполняют серию ручных операций для сортировки и хранения табачных листьев.

Для подъема / спуска корзин используются специальные педали (29).

N.B. После установки автоматической направляющей (30) оператор, назначенный на станцию управления, может работать вместе с персоналом, ответственным за хранение продукта на верхней рабочей станции.

Приспособление для сбора / хранения табачных листьев

Этапы работы и производства

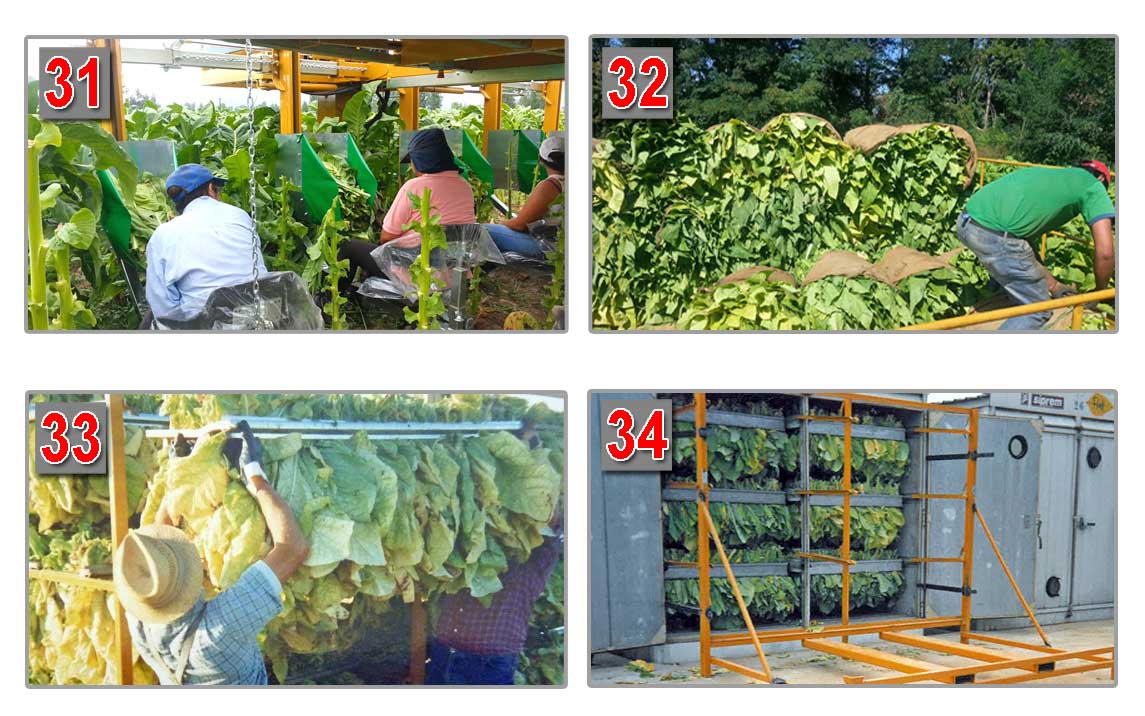

Оборудование Jack ТМТ собирает до 6 тонн табака в день и может делать это двумя способами.

В первом случае участвуют 7 операторов.

Три человека (31) занимаются сбором листьев.

Два (32) – отвечают за хранение и упаковку табачных листьев (один из них может также управлять транспортным средством).

После заполнения машины, оператор, у которого есть разрешение на управление автомобилем, доставляет груз в компанию, где:

Два оператора (33) вставляют листья в подвешенные рамы, которые используются для сушки в печи (34).

Приспособление для обработки

Электрогидравлическое оборудование, состоящее из двух отдельных компонентов:

39) Распылитель

40) Обработка

Он опирается на мобильную конструкцию (41), оснащенную поворотными колесами, регулируемыми по высоте, для отсоединения компресора, если оборудование не используется.

Как только оборудование прикрепляется к машине – поворотные колеса снимаются.

Приспособление для обработки

Распылитель

Электро / гидравлическая система для распыления продукта обработки.

Он функционирует путем подключения к электро / гидравлической системе машины.

Состоит из:

41) Цистерны.

42) Системы / бака для мытья рук.

43) Индикатора уровня продукта.

44-45) Сантехники / электрооборудования.

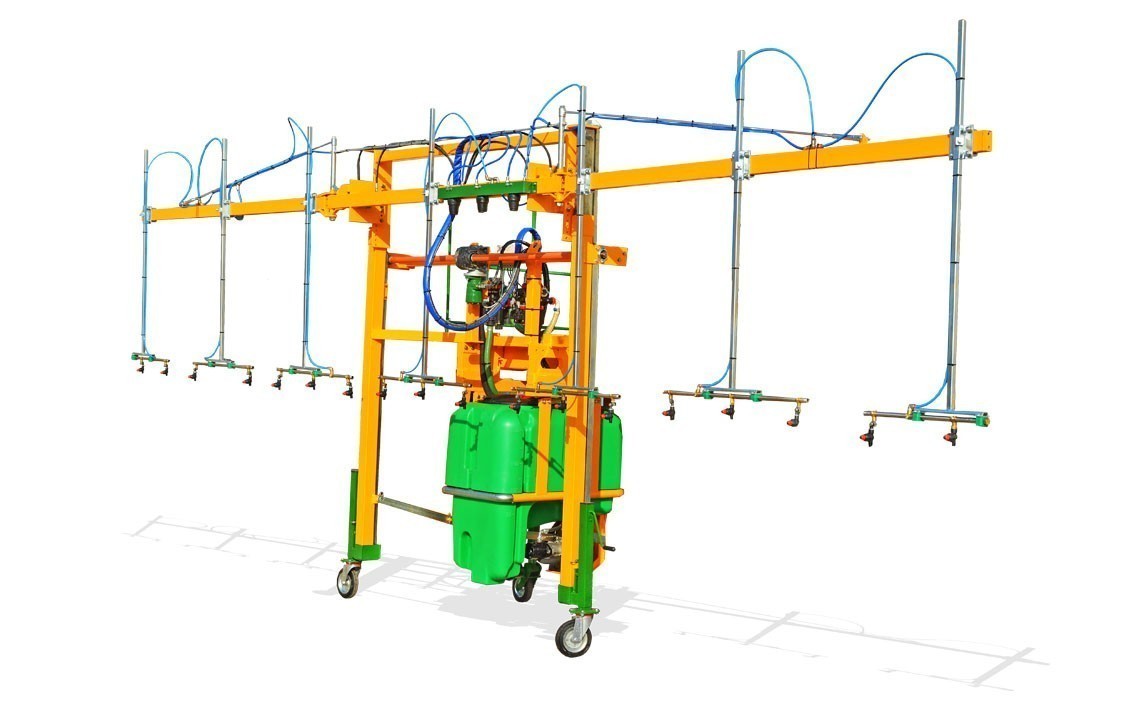

Устройство для обработки

Распылитель

Поддерживает систему распыления продукта.

Состоит из:

46) Окрашенной / оцинкованной металлической конструкции с неподвижными и подвижными трубами, с гидравлическими стойками до 1,8 м.

47) Двадцати струйных форсунок типа TRIJET, в том числе антипада.

На каждом из 8 рядов (дистанция которых варьируется от 0,8 до 1 м) установлены 3 форсунки.

С помощью гидравлики возможно:

48) Изменять рабочую высоту (до 1,8 метра).

49) Складывать внешние рычаги основной конструкции для транспортировки.

N.B. Все операции осуществляются с командного пульта.

Приспособление для частичного удаления сорняков

Электрогидравлическое оборудование, состоящее из двух отдельных компонентов:

50) Распылитель

51) Оборудование для частичной прополки

Крепится на подвижную конструкцию (52), оснащенную поворотными регулируемыми колесами в отсоединенном виде (когда она не используется).

Как только оборудование прикрепляется к машине – поворотные колеса снимаются.

Оборудование для частичной прополки

Распылитель

Электро / гидравлическая система для распыления продукта обработки.

Он функционирует путем подключения к электро / гидравлической системе машины.

Состоит из:

53) Цистерны.

54) Системы для промывки бака.

55) Бака для мытья рук.

56) Индикатора уровня продукта.

57) Сантехники / электрооборудования.

Оборудование для частичной прополки

Частичное удаление сорняков

Поддерживает систему распыления продукта обработки.

Состоит из:

58) Оцинкованной металлической конструкции с неподвижными и подвижными трубами, с гидравлическими стойками на 1,8 м.

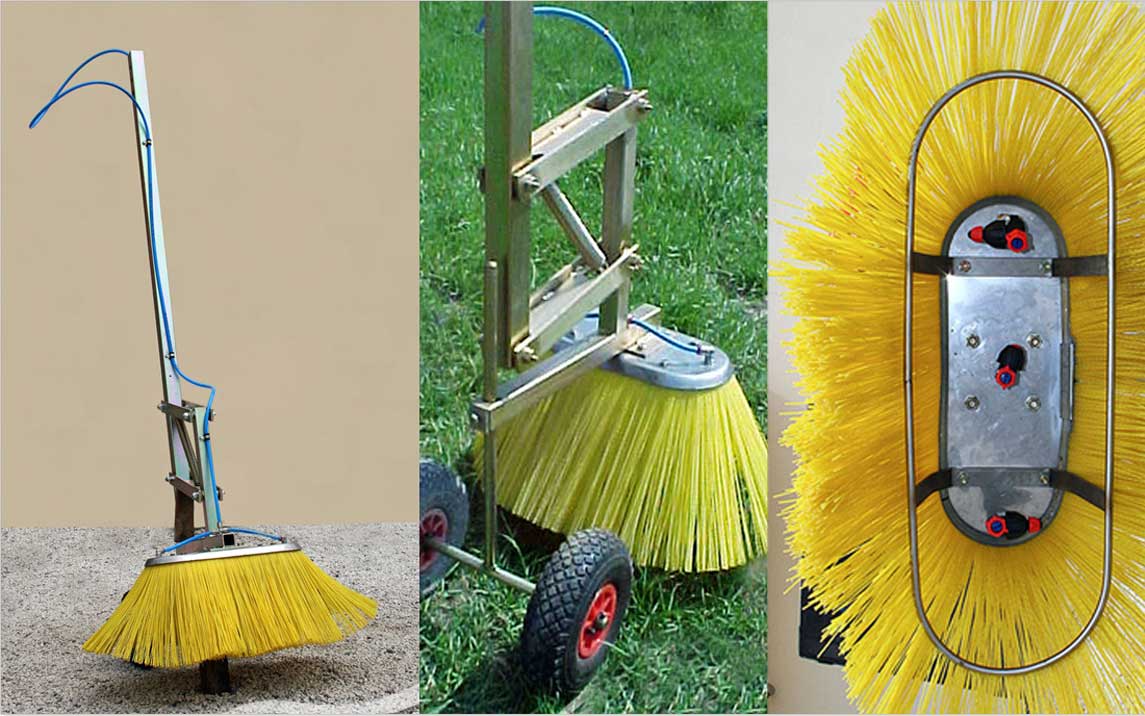

59) Элемента для частичной прополки, образованный из параллелограмма с пружинами, на котором закреплен землемер, в который крепятся две форсунки типа TRIJET, в том числе антипад (60).

Форсунки распыляют продукт обработки в указанную зону, благодаря нейлоновой щетине, размещенной по периметру щетки, которая имеет форму плафона.

Если устройство не используется, приспособление можно установить на двух шарнирных опорных колёсах.

N.B. Устройство для частичной прополки имеет удобные рабочие размеры (61).

С помощью гидравлики возможно:

62) Измененять рабочую высоту (1,8 м)

63) Складывать внешние кронштейны во время транспортировки.

Устройство для обработки промалином

Электрогидравлическое оборудование, состоит из двух отдельных компонентов:

64) Распылитель

65) Транспортировочная система со штангами для распыления продукта

Он крепится на подвижную конструкцию (66), оснащенную поворотными регулируемыми колесами, которые присоеденяются, когда она не используется.

Как только оборудование прикрепляется к машине – поворотные колеса снимаются.

N.B. При транспортировке (67), внешние рычаги закрываются с помощью гидравлики.

Оборудование для обработки промалином

Распылитель

Электро / гидравлическая система для распыления промалина

Он функционирует путем подключения к электро / гидравлической системе машины.

Состоит из:

68) Цистерны объемом 300-400 л.

69) Гидравлической / электрической системы с насосом на 100 л с дозировкой на 8 полноценных распылений.

70) Быстроразъемных соединений с машины.

71) Бака для мытья рук.

Транспортер с установленными струйными распылителями.

Это конструкция типа транспортера (72), механически прикрепленная к подъемнику, состоящая из фиксированных и наклонных перемычек, которые предназначены для 8 распылительных доз (73).

Операторы выполняют обработку, выбирая соответствующую струю.

N.B. Дозировка продукта осуществляется оператором с командного пункта.

Технические данные

  1. A) Машина без дополнений

(H) мaкс.  3.400,0 мм

(L) мaкс.  2.470,0 мм

(P) мaкс. 3.500,0 мм

Масса 17.000,0 кг



  1. B) Машина, загруженная табачными листьями

 (H1) макс. 3.400,0 мм

(L1) макс. 3.250,0 мм

(P1) макс. 5.260,0 мм

Масса с листьями табака 600,0 кг

  1. C)Машина с распылителем для прополки

 (H2) макс.  4.100,0 мм

(L2) макс.  7.400,0 мм

(P2) макс.  4.000,0 мм

Масса распылителя для прополки 400,0 кг

  1. D) Машина с форсункой для промалина

(H3) макс.  4.100,0 мм

(L3) макс. 7.400,0 мм

(P3) макс. 4.000,0 мм

Масса форсунки для промалина: 400,0 кг

Емкость бака гидравлического масла 80 л

Объем топливного бака 29 л

Аккумулятор 12 Вт / 100 A

Максимальная скорость 20 км / ч

Максимальный уклон подъема или спуска 25%

Максимальный боковой наклон, в условиях равномерно распределенных масс 5%
