Машина для капельного орошения SM

Структура и функционирование оборудования

Единственный стандартный укладчик шланга капельного полива состоит из:

1) Шлангового зарядного устройства

2) Ролика для выравнивания шланга

3) Телескопической рамы с перемычкой

4) Подшипника колеса

5) Параллелограмма с переменной нагрузкой.

Конструкция параллерограма с переменной нагрузкой включает:

6) Регулируемые пружины на шланге прижимного колеса.

7) Воронку для направления шланга.

8) Калиброванный проходной шланг (предварительно сжатый, прежде чем его прижмёт  колесо)

9) Колесо прижима шланга (удерживает зажатый шланг, пока ребро находится позади него, покрывая его землей).

10) Ребро для фиксации шланга.

Приспособление укладчик шланга для капельного полива устанавливается в один или несколько рядов на рамах Rotosark, где предлагаются различные решения в зависимости от запроса клиента.

Неподвижная рама

Включая соединения третьей точки, одна рама имеет:

11) Ширину в см:

240 / 255 / 300 / 400 / 520

Фиксированное передвижение

Фиксированные направляющие колеса

Прикрепленные к неподвижной раме, они обеспечивают устойчивость машины, не допускают изменений в направлении движения, установленного оператором.

Монтировка гребневых колес разных размеров.

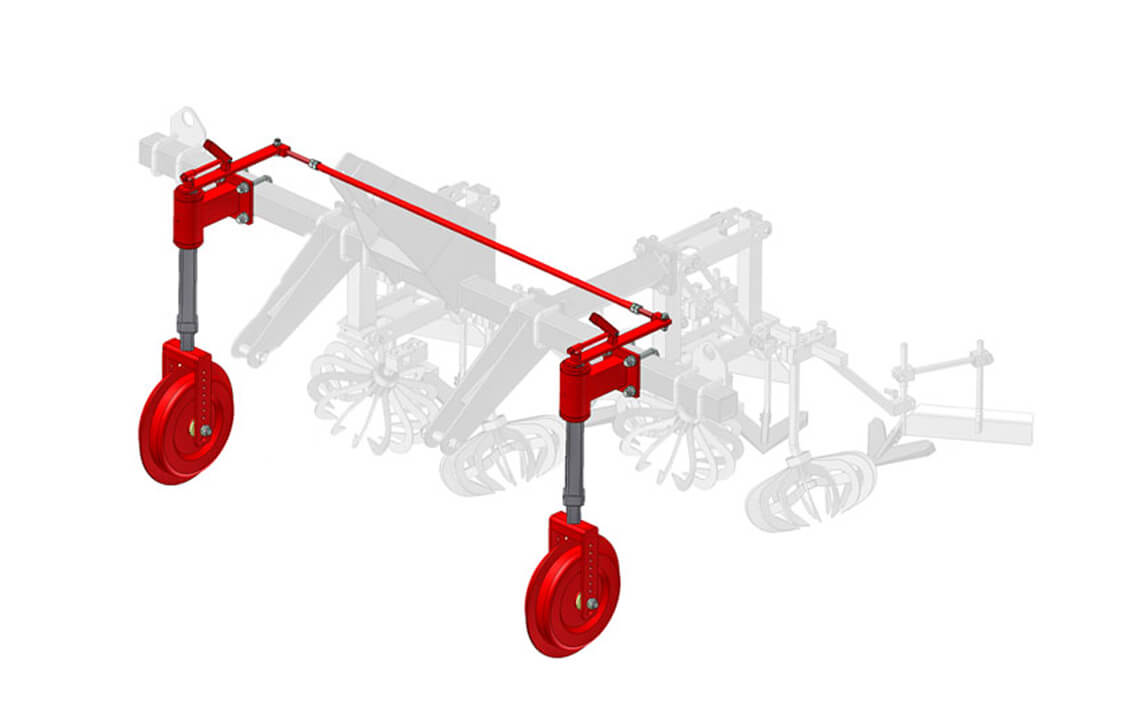

Мобильное управление

Регулируемые направляющие колеса

Руль управления

Установленный на неподвижной раме, он обспечивает устойчивость машины, управляется оператором.

Монтировка гребневых колес разных размеров.

Колеса с ребром

Крепятся к неподвижной раме, складной раме; ребро проникает в землю, обеспечивая правильное направление и устойчивость машины.

Диаметры колес от:

Ø 320/360/400 x 100 толщины
