Прополочная машина Rotosark

Нежен с растениями, тверд с сорняками

Описание

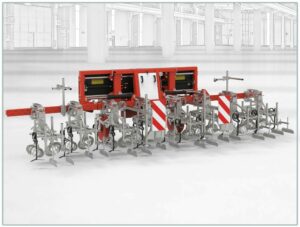

ROTOSARK ПРОПОЛОЧНАЯ МАШИНА «3 В ОДНОМ»: МЕХАНИЧЕСКАЯ ПРОПОЛКА, КОРЧЕВАТЕЛЬ И СКАРИФИКАТОР

Прополочный культиватор «Rotosark» с фиксированной, скользящей или складной рамой; составная структура из одного или нескольких параллелограммов, позволяющих обрабатывать засеянные или засаженные рассадой ряды.

НАШИ ЭЛЕМЕНТЫ

Подвески состоят из параллелограмма с параллельными балками, пружины переменной нагрузки с регулировочной рукояткой и лонжерона с 3-мя гнездами для установки различных инструментов и принадлежностей: культиваторных лап для разрушения корки, пары стальных насадок Rotoblizzс герметичными подшипниками, пары задних культиваторных лап в форме ласточкиного хвоста для обработки междурядных пространств или таких принадлежностей, как пара отвалов для окучивания растений или комплект насадок Rotodisk. 2 парных насадки производят обработку почвы с обеих сторон ряда, обеспечивая постоянное давление на почву и большую точность и близость к растениям по сравнению с параллелограммом, размещающимся в междурядном пространстве, который вследствие неровности почвы может чрезмерно удаляться от обрабатываемого ряда, что становится особенно заметно при слишком активных рулевых маневрах.
Конструкция данного параллелограмма позволяет ему перемещаться вертикально перпендикулярно поверхности почвы с непосредственным воздействием на парные насадки. Установленные таким образом насадки выступают в роли ограничителя по высоте, устраняя нужду в опорном колесе.

РОТОРЫ ROTOBLIZZ

ROTOBLIZZ

Rotoblizz воздействует непосредственно на пересаживаемый ряд, не повреждая корневую и листовую систему, уничтожая сорняки и тем самым снижая потребность в химических гербицидах.

Роторы Rotoblizz, вращаясь друг против друга под углом 28°, обрабатывают почву, разрушая ее, как правило, на глубину 3-4 см. Благодаря своей круглой форме и изгибу, они не нарушают корневую систему растений, будь то оголенный корень или корневой ком. Толщина лопастей ротора составляет 3 см, и при вращении они сжимают поверхностную корку почвы. Это приводит к разрушению корки между растениями, устраняя или блокируя прорастание сорняков.

Эффект вращения и разрушения почвы — это то, что дает нам наибольший эффект в борьбе с ростом сорняков.

Диаметр	30 см	35 см	40 см
Междурядное расстояние	40-45 см	50-60 см	>60 см
Ширина рабочего пространства, измеряя от растений	12 см	14 см	16 см
Расстояние от обрабатываемых растений	2 см

Междурядный прополчик подходит для культур, пересаживаемых и высеваемых в линию как органических, так и переходящих на другие культуры, таких как: кукуруза, соя, томаты для переработки, картофель, рапс, сахарная свекла, салаты, радиккио, капуста, хлопок, брокколи, цветная капуста, чеснок, лук-порей, фасоль, арахис, нут, чечевица, фасоль и горох, тыква, укорененные черенки, корневища, фенхель, клубника, табак и травы.

Конфигурация машины:

Технические особенности

Конфигурация машины, буксируемая или толкаемая

НЕПОДВИЖНАЯ РАМА
СЪЕМНАЯ ГИДРАВЛИЧЕСКАЯ РАМА
СКЛАДНАЯ ГИДРАВЛИЧЕСКАЯ РАМА (2.40 -3.00 mt)
КВАДРАТНАЯ РАМА ГИДРАВЛИЧЕСКАЯ ДЛЯ МАШИН СПЕЦИАЛЬНЫЙ

РАМНЫЕ МЕРЫ Включая нагрузку третьей точки,

см: 240 — 255 — 300 — 450 — 520 — 600

Фиксированная рама

Регулируемые по высоте опорные колеса

Применяется на различных рамах поддерживает выравнивание машины.

Стационарное шасси с рулевыми колесами, рукояткой управления и сиденьем оператора.

Управление механическое с помощью руля, который воздействует на передние колеса машины, для управления требуется задний оператор; подходит для легких машин.

Оснащен гребенчатыми колесами диаметром 320 мм и 400 мм

Стационарное шасси с управляемыми колесами, электроолеодинамическое рулевое управление с джойстиком и сиденье оператора.

Джойстик рулевого управления воздействует на передние колеса машины, для управления требуется задний оператор.
Подходит для более тяжелых машин. Возможность установки складных крыльев/боковых секций для транспортировки по дорогам.

Устанавливаются гребенчатые колеса диаметром 320 мм и 400 мм

Гидравлическая траверсная рама, фиксированные колеса, джойстиковое управление и дополнительное сиденье оператора.

Рама состоит из 2 секций: одна неподвижно закреплена на тракторе, а вторая приводится в движение гидравлическими цилиндрами.
Управление с помощью джойстика (который может быть съемным) осуществляется путем перемещения элементов на второй раме.
Подходит для более тяжелых машин. Оператор требуется при отсутствии автоматической камеры.

идравлическая трансформируемая рама, фиксированные колеса, автоматическое рулевое управление с камерой TILLETT & HAGUE (T&H), без заднего оператора.

Возможность установки складных крыльев/боковых секций, пригодных для транспортировки по дорогам.

Стандартный параллелограмм Rotosark

Используется для одного или нескольких рядов, гибкий, полностью регулируемый с помощью одного ключа, крепится к раме с помощью зажима, легко регулируется.

Состоит из:

— Параллелограмма с пружинами переменной нагрузки, с кривошипной регулировкой.

— Элементная опорная балка, поддерживает основное и дополнительное оборудование.

Роторы Rotoblizz
Комплект для междурядной прополки: работает на участках почвы, не обработанных ротором Rotoblizz

ЭЛЕМЕНТ ROTOSARK СТАНДАРТНАЯ С ПРИНАДЛЕЖНОСТЯМИ

1 —Боковые передние культиваторные лапы: для рыхления почвы и отсеивания камней. Подходит для тяжелых почв.
2 —Насадки Rotoblizz
3 —Комплект для обработки междурядного пространства: позволяет обрабатывать части участка, до которых не достают насадки Rotoblizz.

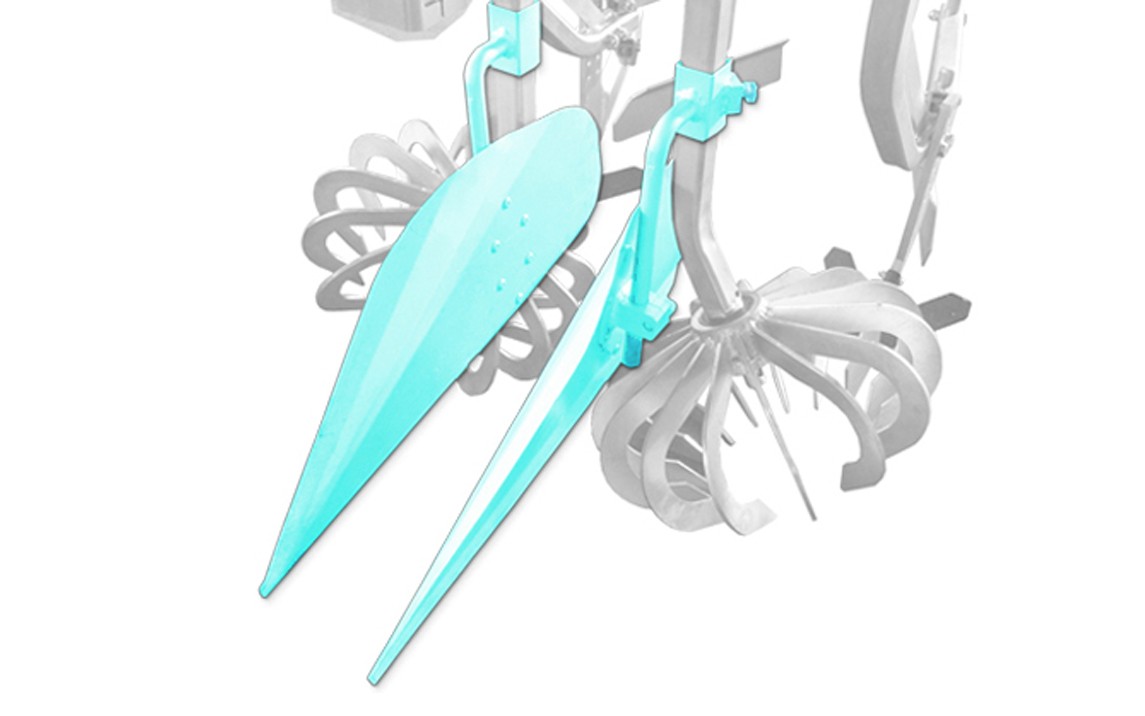

4 -Пара окучников: для подсыпания почвы

ЭЛЕМЕНТ ROTOCLEAN

Дисковые насадки ROTOCLEAN предназначены для рыхления и обработки почвы на склонах гряд на глубину около 2 см и ее перемещения вглубь, при этом сорняки переворачиваются и их прорастание прекращается. Особая форма этой насадки в виде звезды с 20-ю радиально расположенными лучами позволяет при контакте с почвой осуществлять вращение в направлении движения машины; благодаря вогнутости насадки (вогнутая сторона находится справа или слева в зависимости от положения гребня) с углом 20° при вращении она переворачивает сорняки, растущие на склоне, таким образом засыпающая их земля приводит к их засыханию.

ЭЛЕМЕНТ ROTODISC

Диски Rotodisk предназначены для рыхления почвы с ее перемещением в направлении верхней поверхности гребня. Особая форма этой насадки в виде звезды с 15-ю дугообразными лучами позволяет при контакте с почвой осуществлять вращение в направлении движения машины; благодаря ее вогнутости (вогнутая сторона находится справа или слева в зависимости от положения гребня) с углом 15° происходит подъем почвы, как при
использовании обычного вогнутого диска, с той разницей, что почва не прижимается к склону, спрессовываясь при этом, а ссыпается по нему, перемешиваясь, что приводит к выпалыванию сорняков

RETROFITTING ROBOTTI

Гребенчатое колесо

Направленные — опорные ролики

Регулируемые по высоте

Диаметр колес от

Ø 320 / 400 / 500 x 100 толщина

Резиновое колесо

Применяются на гидравлически смещаемом шасси, выполняют функцию стабилизации машины, облегчая телескопическое перемещение шасси.

Диаметры колес от:

Ø 364 x 151

Гладкое колесо

Применяются на раме с гидравлическим смещением, стабилизируют машину с более точной настройкой.

Сдвигается в сторону, облегчая телескопическое перемещение рамы

Диаметр колес от:

Ø 300 x 100

опционально машины

Дополнительный список

Звезда для разрушения корки

Устанавливается перед роторами Rotoblizz и Rotovert и разрушает почвенную корку.

Подходит для средних и суглинистых почв.

Система для подъема оросительного шланга

Устройство, которое поднимает шланг перед прохождением Rotoblizz

ЗАЩИТА ЛИСТЬЕВ ВЫСОКОРОСЛЫХ РАСТЕНИЙ

Приспособление, предназначенное для защиты высокорослых растений в середине роста (например, томатов), у которых широкая лиственная система свисает в центр и в стороны.

Подвижная пружина

Крепятся болтами, установлены на направляющих колесах, они поднимают и разрыхляют колею трактора.

МЕЖДУРЯДНЫЙ ПРОПОЛОЧНЫЙ КОМПЛЕКТ

На расстояниях между рядами, превышающими 80 см, мы применяем дополнительный набор для прополки междурядий, который работает на открытых участках земли, недоступных для Rotoblizz.

ЭЛЕМЕНТ ROTOCLEAN С ПУТЕВЫМ ЭРАДИКАТОРОМ ДЛЯ ОЧИСТКИ ГРЕБНЯ ИЛИ БОКОВЫХ СТОРОН СТВОЛА

Параллелограмм с ровным колесом с одним или 2 независимо регулируемыми дисками ROTOCLEAN и путевым эрадикатором: очищает, заполняет и поддерживает ствол.

ЭЛЕМЕНТ ROTOCLEAN С СОШНИКОМ ДЛЯ ОЧИСТКИ ГРЕБНЯ ИЛИ БОКОВЫХ СТОРОН СТВОЛА

Параллелограмм с ровным колесом с одним или 2 независимыми, регулируемыми дисками ROTOCLEAN и сошником: очищает, заполняет и обслуживает ствол.

Параллелограмм с дисками для хребта.

Для восстановления хребта ствола могут быть установлены коньковые диски, одинарные или двойные.

Разбрасыватель удобрений

Система, позволяющая разбрасывать удобрения во время мотыжения и прополки.

ЛИКИ-УПЛОТНИТЕЛИ

Прикрепленные к задней части машины, они уплотняют и выравнивают грунт между рядами.

Подходят для промышленных помидоров.

Грабли

Выравнивают почву после обработки.

В качестве альтернативы уплотняющим каткам подходят для выращивания промышленных томатов.

RTK КАМЕРНЫЙ ПРИВОД

Чтобы облегчить оператору обзор рядов, мы устанавили камеру перед одним рядом.

Оператор может видеть увеличенную рабочую зону на мониторе.

В случае установленого RTK на тракторе, если машина оснащена гидравлическим приводом с помощью джойстика, привод трактора сможет сам отрегулировать движение машины. В этом случае присутствие оператора за монитором не обязательно.

АВТОМАТИЧЕСКАЯ СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С КАМЕРОЙ ДЛЯ ОБНАРУЖЕНИЯ РЯДА — одиночный или двойной

Перед машиной установлена специальная камера, которая определяет зеленый цвет растения и коричневый цвет почвы.

Специальное программное обеспечение обрабатывает предварительно установленные цвета, выделяя две различные области, которые программа использует для поддержания направления движения машины благодаря сменной раме.

Оператор с помощью экрана, размещенного в кабине, может одновременно видеть панорамное изображение рядов и направление, разработанное программным обеспечением.

Интеграция Agriculture 4.0 с передачей данных, как того требует законодательство для получения налогового кредита
