Rotovert

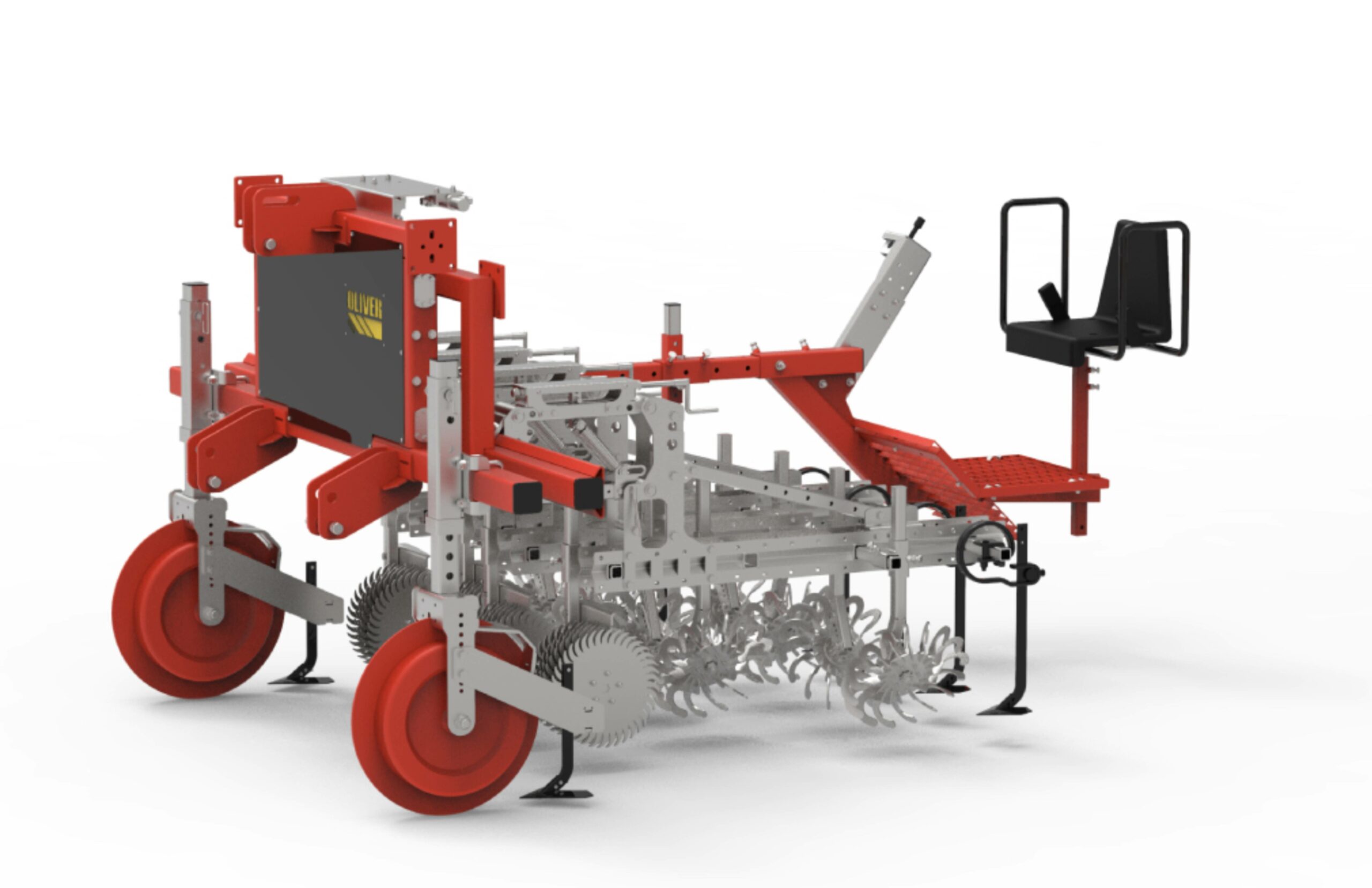

РОТОВЕРТ РОТОРЫ для узкой прополки







Система прополки Rotovert работает непосредственно на пересаженном ряду, не повреждая корневую и лиственную систему, выкорчевывая сорняки и таким образом уменьшая внесение  химических гербицидов.

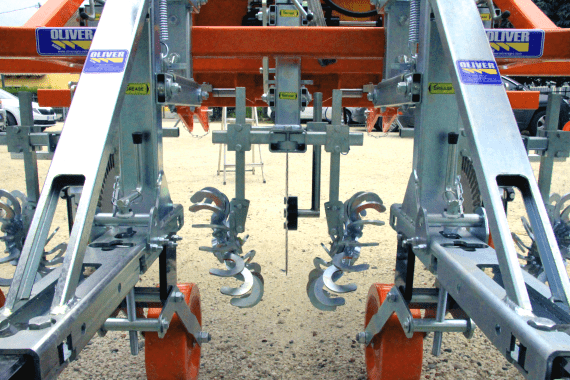

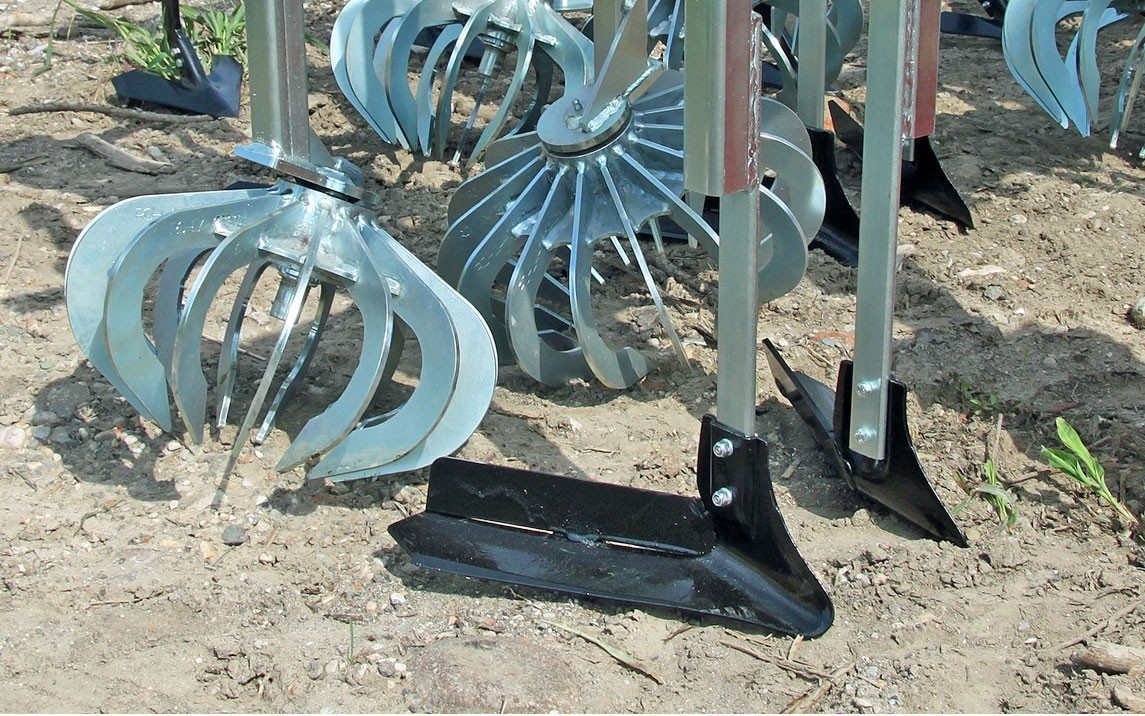

Система состоит из двух противоположных вертикальных роторов с изогнутыми лезвиями в форме крючка шириной 3 см, которые работают над рядом на одном параллелограмме:

— Расположенных вертикально по отношению к растению;

— Минимальное расстояние от линии саженцев  2 см и более;

— Наклонены на 28 ° по направлению к растению;

— Начинают вращаться, касаясь почвы и проникая в нее на 4 см;

— Благодаря круглой форме не повреждается корень или стебель;

— Лезвия крюкообразного типа во время вращения разрыхляют почву (всередине ряда), разрушая корку и устраняя проросшие сорняки.

— Эта техника может применяться через 7 дней после пересадки и через 10 дней после посева.









Конфигурация машины:

Технические особенности

  1. НЕПОДВИЖНАЯ РАМА
  2. СЪЕМНАЯ ГИДРАВЛИЧЕСКАЯ РАМА
  3. СКЛАДНАЯ ГИДРАВЛИЧЕСКАЯ РАМА (2.40 -3.00 mt)
  4. КВАДРАТНАЯ РАМА ГИДРАВЛИЧЕСКАЯ  ДЛЯ МАШИН СПЕЦИАЛЬНЫЙ



РАМНЫЕ МЕРЫ Включая нагрузку третьей точки,

см: 240 —  255 — 300 — 450 — 520

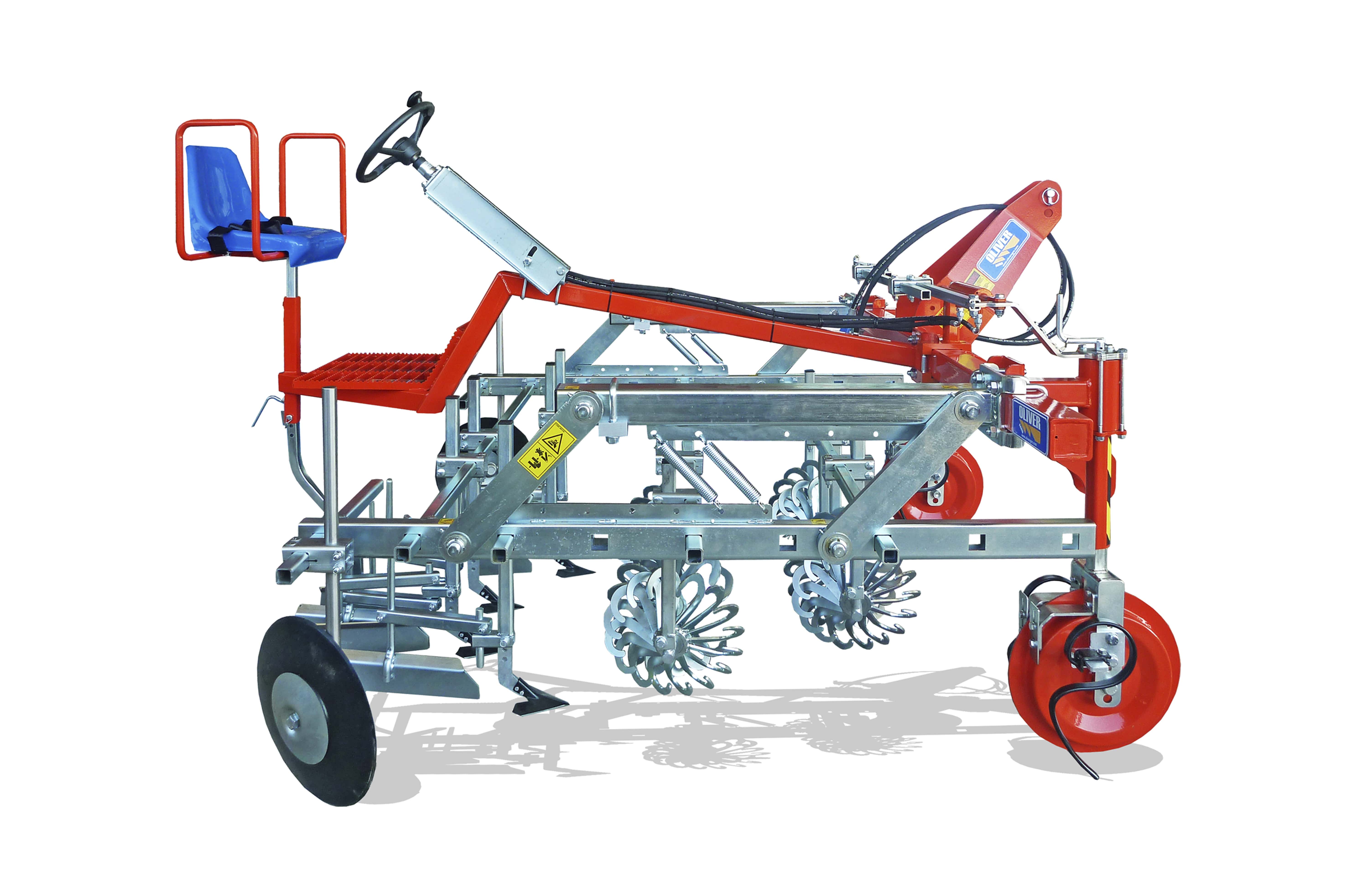

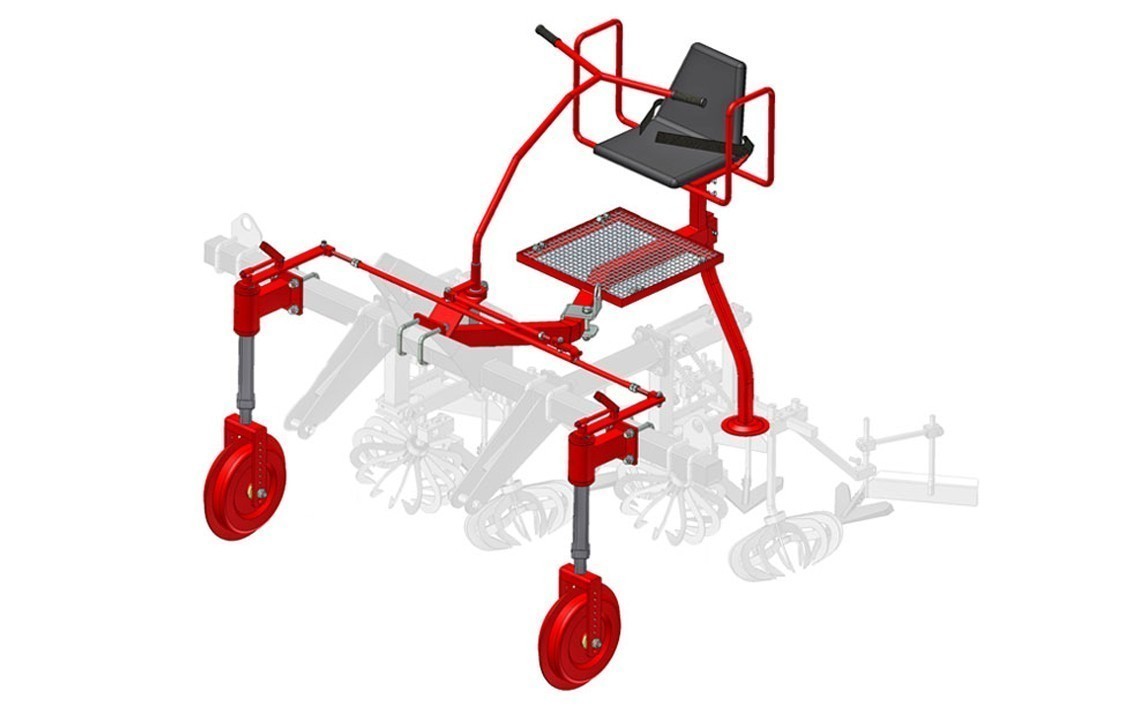

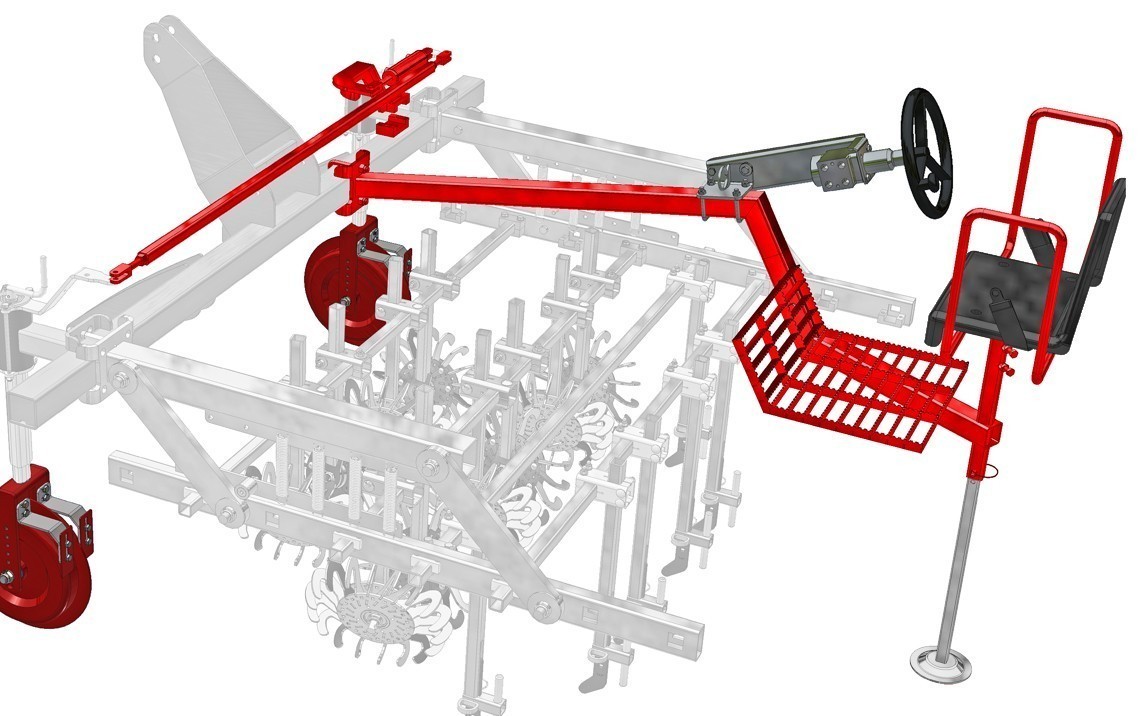

РУЧНОЙ ПРИВОД:

Регулируемая направленность на передние колеса;

Есть сиденье для оператора;

Прикрепляемый к неподвижной раме, он обеспечивает выравнивание машины, воздействуя на соответствующий руль, управляемый оператором.

Рама, оборудованная гребневыми колесами.

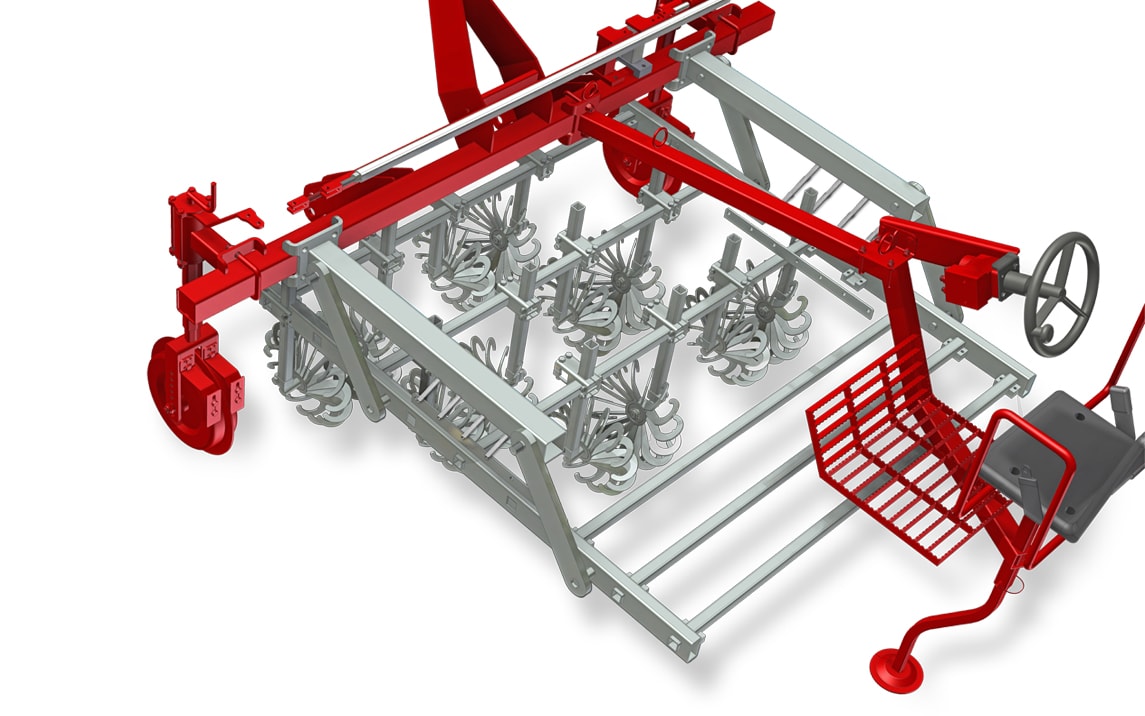

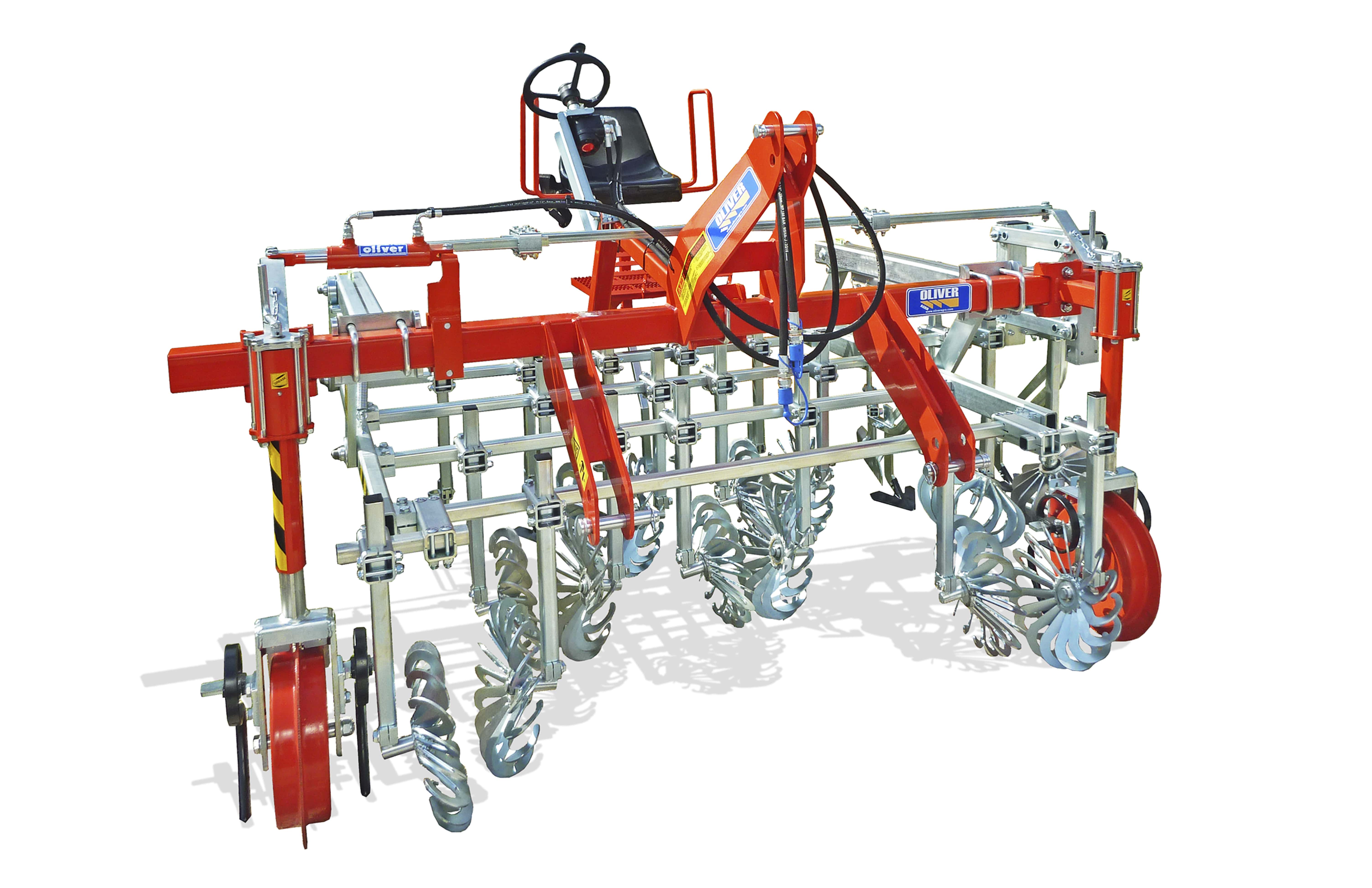

ГИДРАВЛИЧЕСКОЕ УПРАВЛЕНИЕ

Гидравлический привод на направляющих колесах.

Рулевое колесо с гидроусилителем руля, с сиденьем для оператора;

Рекомендуется для больших машин, поддерживает выравнивание машины, воздействует на специальную гидравлическую направляющую, уменьшает усилия оператора.

Рама, снабженная гребневыми колесами.

Колеса

Ребристые колеса

Направляющие колеса

Регулировка высоты

Диаметр колес от:

Ø 320 360 400 x 100 толщины

Устройство Rotovert  работает на всех посевах с шириной междурядий от 15 до 30 см.

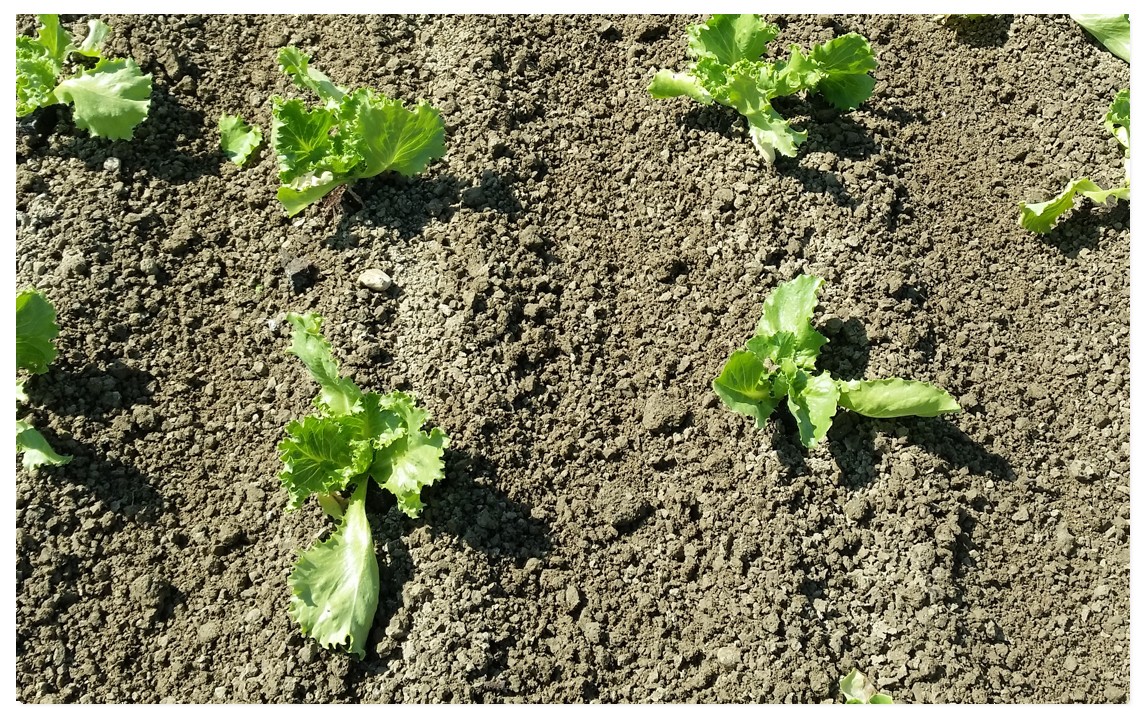

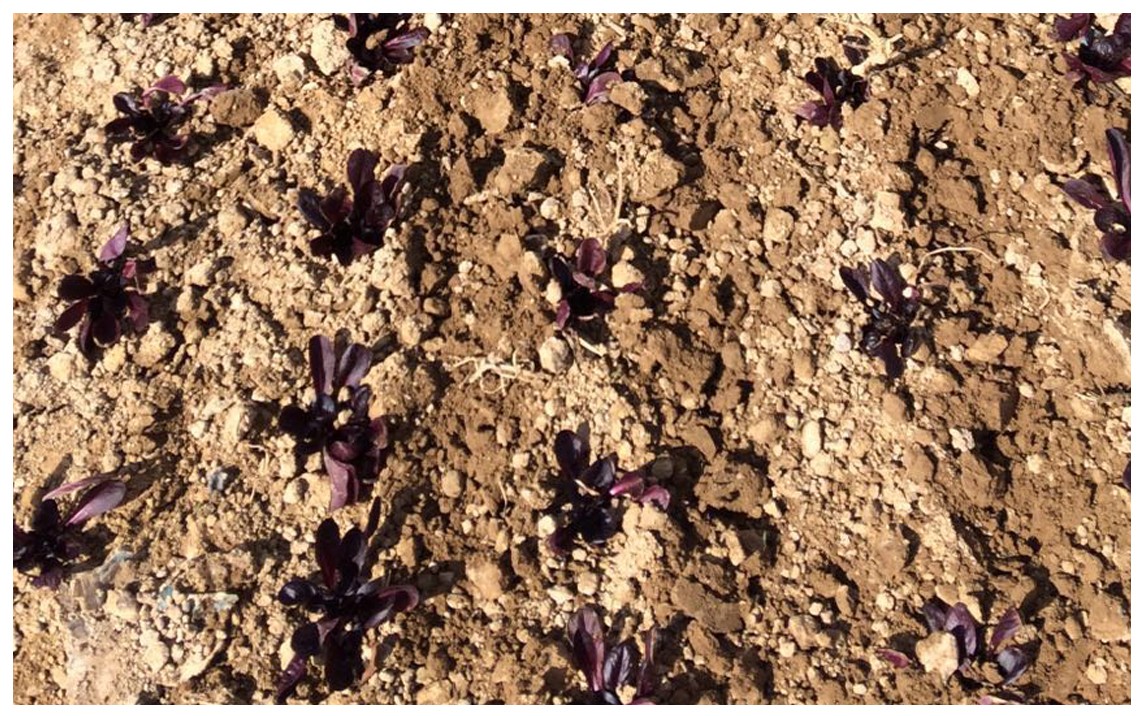

Подходит для таких культур как: салат, сельдерей, лук-порей, лук, морковь, салат Радиккио.

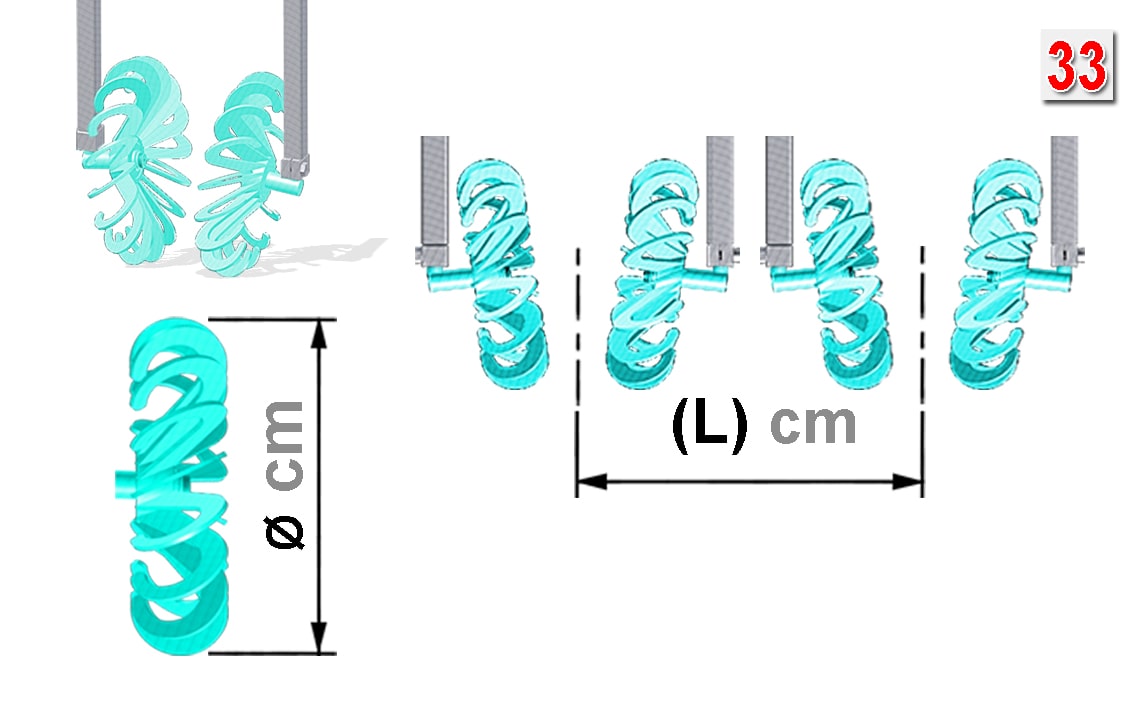

33) Ширина междурядий:

ø40 см ряда (L) от 15 до 35 см

Одиночный элемент

Используется для одного или нескольких рядов, подвижный, полностью настраиваемый только одним ключом.

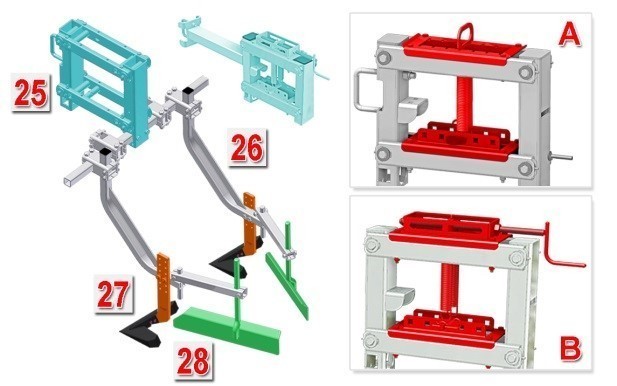

Состоит из:

25) Параллелограмма с пружинами для переменной нагрузки (А), регулируемые вручную.

Свободной переменной нагрузки (B), с регулировкой коленчатого рычага.

 26) Несущих элементов структуры, поддерживающих базовую настройку и опции.

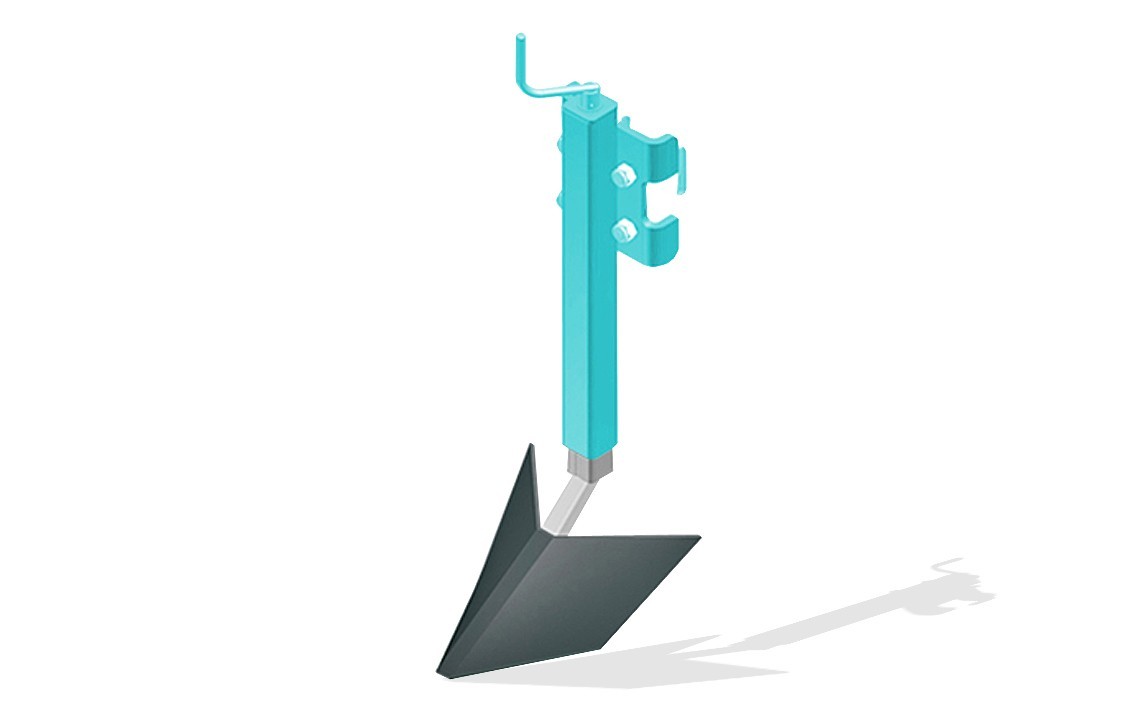

 27) МОТЫГ разных размеров.

 28) РЕБРА.

Elemento combinatoDue soli parallelogrammi ai lati montano una serie di barre, che permettono una più ampia disposizione dell’applicazione Rotovert.

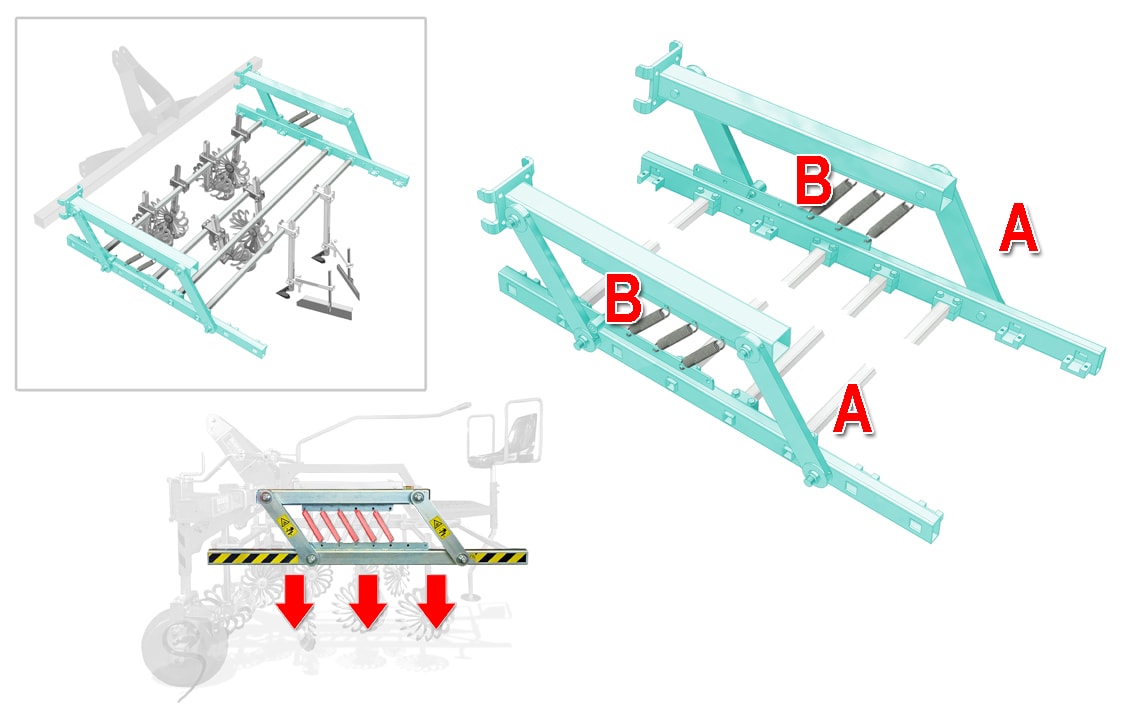

Parallelogramma unicoI due parallelogrammi (A) assicurano una compressione omogenea su tutti i componenti montati, grazie ad un sistema di molle (B) che, disposte in posizioni diverse, aumentano o diminuiscono la compressione sul terreno.Consigliato su interfila molto strette, dove ci sono pochi dislivelli di terreno

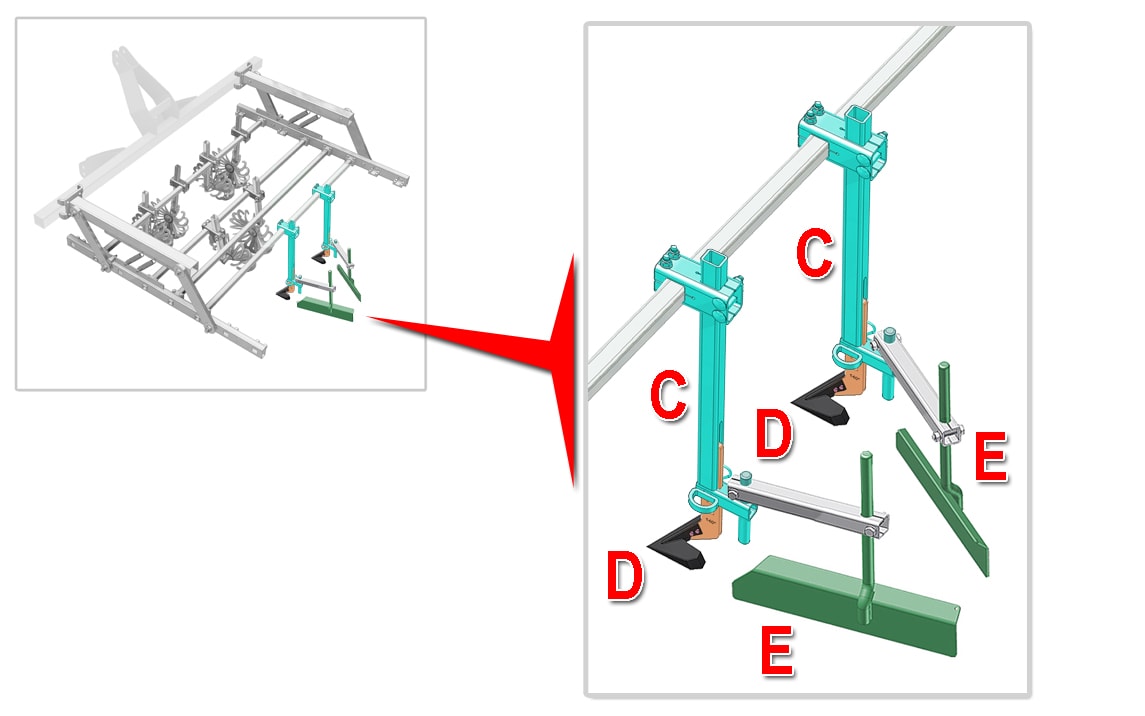

C) Struttura porta elementi Supporta l’allestimento base e gli optional. D) Kit vomerino Di dimensioni variabili i vomeri lavorano il terreno all’interno della fila.Le dimensioni dei vomeri sono legate alla distanza delle piante tra le interfile. E) RincalzatoreRincalza le piante, ricoprendole alla base di terreno.

опционально машины

Дополнительный список

ФРОНТАЛЬНЫЙ РАЗДЕЛИТЕЛЬ

Выравнивает почву, удаляет камни

Подходит для твердых / уплотненных грунтов

Подвижная пружина

Крепятся болтами, установлены на направляющих колесах, они поднимают и разрыхляют колею трактора.

Мотыга для восстановления борозды

Глубоко проникает в почву.

Выкорчевывает сорняки, выросшие на оттиске, оставленном трактором.

Восстанавливает предыдущий уровень земли.

Регулировка рабочей высоты.

Система для подъема оросительного шланга

Устройство, которое поднимает шланг перед прохождением Rotovert

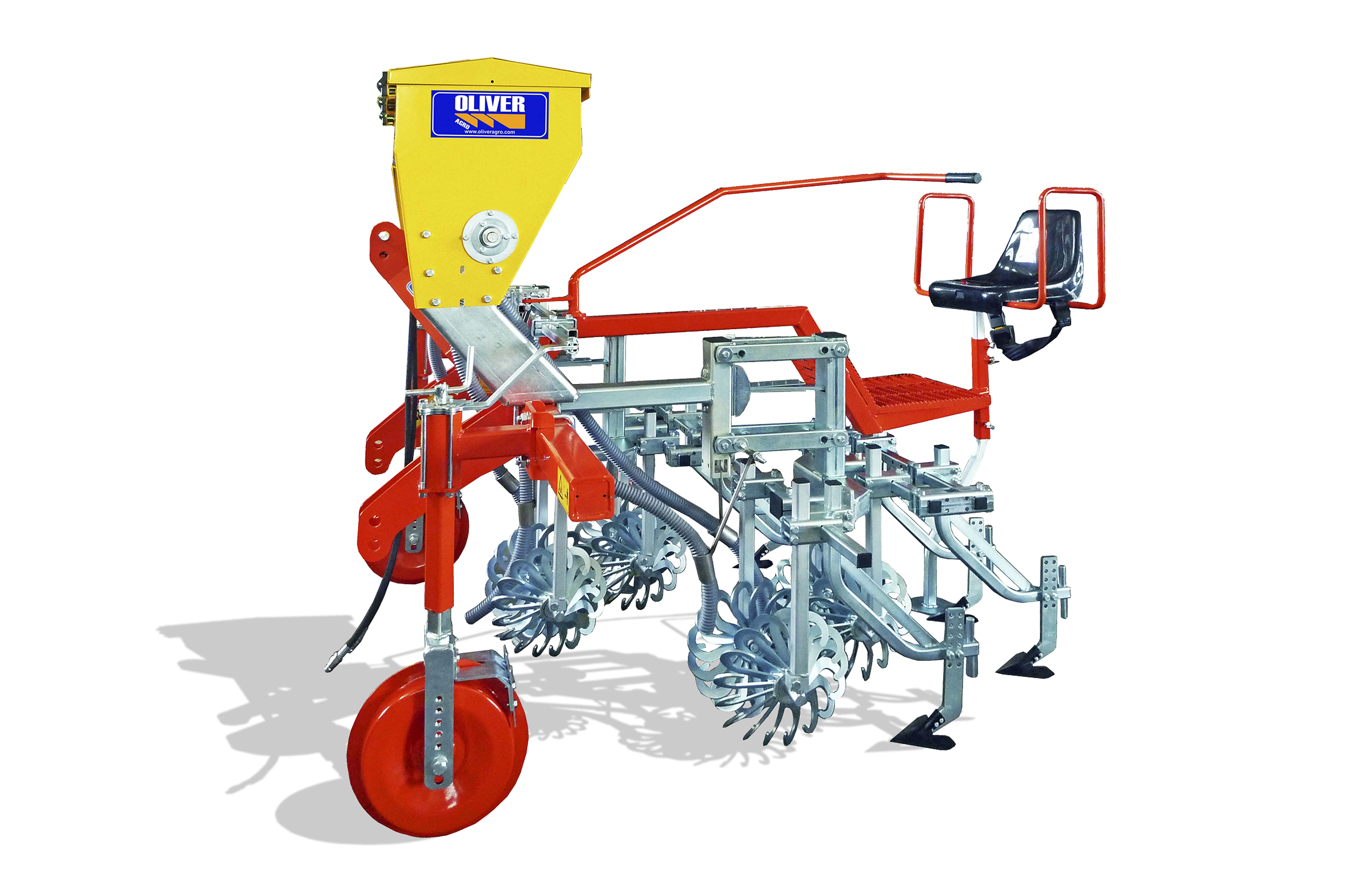

Распределитель удобрений

Система, позволяющая вносить удобрения во время прополки.

в стали
в железе
в пластике
с карданом
с колесом, объемный
или электрический

Параллелограмм с переменной нагрузкой, многофункциональный.

Выше показана смонтированная система, которая убирает следы трактора, и диски с гребнями, как одиночные, так и двойной , которые служат для восстановления грунта.

RTK КАМЕРНЫЙ ПРИВОД

Чтобы облегчить оператору обзор рядов, мы устанавили камеру перед одним рядом.

Оператор может видеть увеличенную рабочую зону на мониторе.

В случае установленого RTK на тракторе, если машина оснащена гидравлическим приводом с помощью джойстика, привод трактора сможет сам отрегулировать движение машины. В этом случае присутствие оператора за монитором не обязательно.

АВТОМАТИЧЕСКАЯ СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С КАМЕРОЙ ДЛЯ ОБНАРУЖЕНИЯ РЯДА — одиночный или двойной

Перед машиной установлена специальная камера, которая определяет зеленый цвет растения и коричневый цвет почвы.

Специальное программное обеспечение обрабатывает предварительно установленные цвета, выделяя две различные области, которые программа использует для поддержания направления движения машины благодаря сменной раме.

Оператор с помощью экрана, размещенного в кабине, может одновременно видеть панорамное изображение рядов и направление, разработанное программным обеспечением.
