ТРАНСПЛАНТЕР мод. SD PA Высокие растения

Идеально подходит для высоких растений





Машина SD для пересадки высоких растений, это машина, созданная для посадки растений от 1 до 4 см в сечении и от 20 см до 2,0 м в высоту.







Прицепленный к трактору, он выполняет точное расположение саженцев, независимо от скорости движения трактора, благодаря автономной и синхронизированной системе движения.

Подходит для саженцев из питомников, фруктовых деревьев, молодняка, лаванды, ятрофы, цветов, черенков с корнями или без них и с кубиками торфа.





Конфигурация машины:

Технические особенности

Конструкция и функционирование

Окрашенная трубчатая конструкция (1) с третьей точкой (2) поддерживает все компоненты машины.

Большая рабочая поверхность (3) и защитные перегородки (4).

Здесь мы размещаем поддоны с саженцами для пересадки.

В дополнение к тому, что машина сцеплена с трактором, она еще и устойчива благодаря двум передним колесам (5), регулируемым по высоте.

Первым рабочим элементом машины является плуг, который производит выемки грунта для посадки растений.

Глубина ямок (7) составляет 250 мм, а насыпи — 150 мм.

Плуг (орало) регулируется по ширине и высоте (8).

Машина оснащена автономной гидравлической системой (9): — масляный бак (10) — система охлаждения масла (11) — насосный агрегат (12), запускающийся благодаря мультипликатору (13), подключенному к ВОМ трактора.

Автономная гидравлическая система питает гидромоторы, которые приводят в движение ремни (14).

Одно из двух стабилизирующих колес зубчатое (15), и к нему подключен гидравлический двигатель (16).

Когда машина движется — зубчатое колесо (15) захватывает землю и вместе с ним вращает гидравлический двигатель (16), который регулирует обороты ременных двигателей (17) в соответствии с рабочей скоростью.

Воздействуя на регулятор потока — можно лучше синхронизировать скорость машины с ремнями.

Как только растение было размещено в борозду, созданную сошником (18), гребни (18-19) покрывают его землей.

Задние колеса (20) выравнивают растение.

Задние гребни (21) восстанавливают почву по бокам растений.

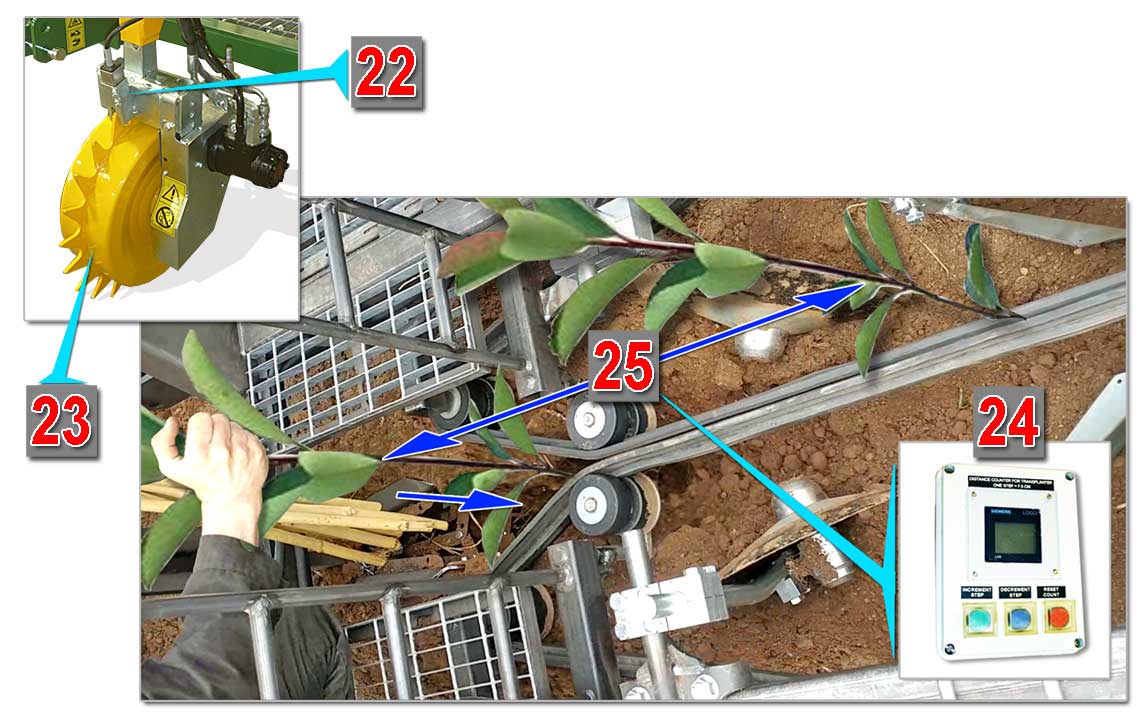

Машина для пересадки оснащена системой подсчета саженцев, что являет собой датчик (22), расположенный на зубчатом колесе (23).

С помощью панели управления (24) мы регулируем расстояние (25) между саженцами.
