Держатель инструментов Pony 2000

Самоходная машина держатель инструментов





Самоходная машина держатель инструментов мод. 2000 PONY, с гидростатическим приводом с изменяемой задней гусеницей, многоцелевая и многофункциональная.



Полностью настраиваемая под заказчика, она работает в междурядьях фруктовых и виноградниковых питомниках.

Ее подъемник может устанавливать различное оборудование, которое выполняет ряд операций.







Конфигурация машины:

Технические особенности

Конструкция PONY 2000 разработана на трехколесном шасси с задней гусеницей (1), которая может подстраиваться в соответствии с междурядьем: от минимум 0,8 метра до метра и более.

Максимальная высота регулировки фар (2) составляет 1,8 метра (с поднятым подъемником).

Габаритные размеры: 215 × 400xH250 см

Все движения Pony 2000, включая гидростатические двигатели (3), которые приводят машину в движение, управляются гидравлической системой, приводимой в движение 4-цилиндровым двигателем Kohler (4) с жидкостным охлаждением мощностью 33 Вт.

Станция управления (5) позволяет оператору получать максимальный обзор рабочей зоны.

Станция управления состоит из:

6) Ергономичное сиденье, оснащенное датчиком электробезопасности, который выключает двигатель, если оператор должен покинуть пост управления.

7) Гидравлическая система (позволяет настроить сиденье оператора по высоте)

8) Рычаг управления

9) Основные команды (управление панелью инструментов и команды сервиса).

10) Панель управления:

– Тахометр

– Уровень топлива

– Температура воды

– Передние фары

– Спидометр

– Отключение аккумулятора

– Автоматическое управление

11) Сервисная панель:

–Измерительная панель литража произведенной обработки

–Манометр давления продукта для обработки

–Регулировка давления препарата для обработки

–Активация балки и сервисной розетки

12) Зеркала заднего вида

13) Рабочие фары/задние габаритные огни

14) Защитный козырёк

15) Блок автоматического направления зонда

16) Задний подъемник

Структура параллелограмма, управляемая гидравликой, выполняет вертикальное выкапывание до 1 метра.

Оснащен 2 анкерными соединениями (17), которые используются в зависимости от устанавливаемого оборудования.

Задний отсек (18) предназначен для размещения и удержания различного оборудования.

Pony 2000 оборудован независимой гидравлической системой и оснащен:

19) Розеткой для гидравлического питания.

20) Розеткой для электроснабжения.

21) Электрической розеткой на 12 Вт.

Соединения между машиной и оборудованием являются механическими и гидравлическими.

Для облегчения подключения соединяемые части имеют одинаковый цвет.

Оборудование, применяемое к машине

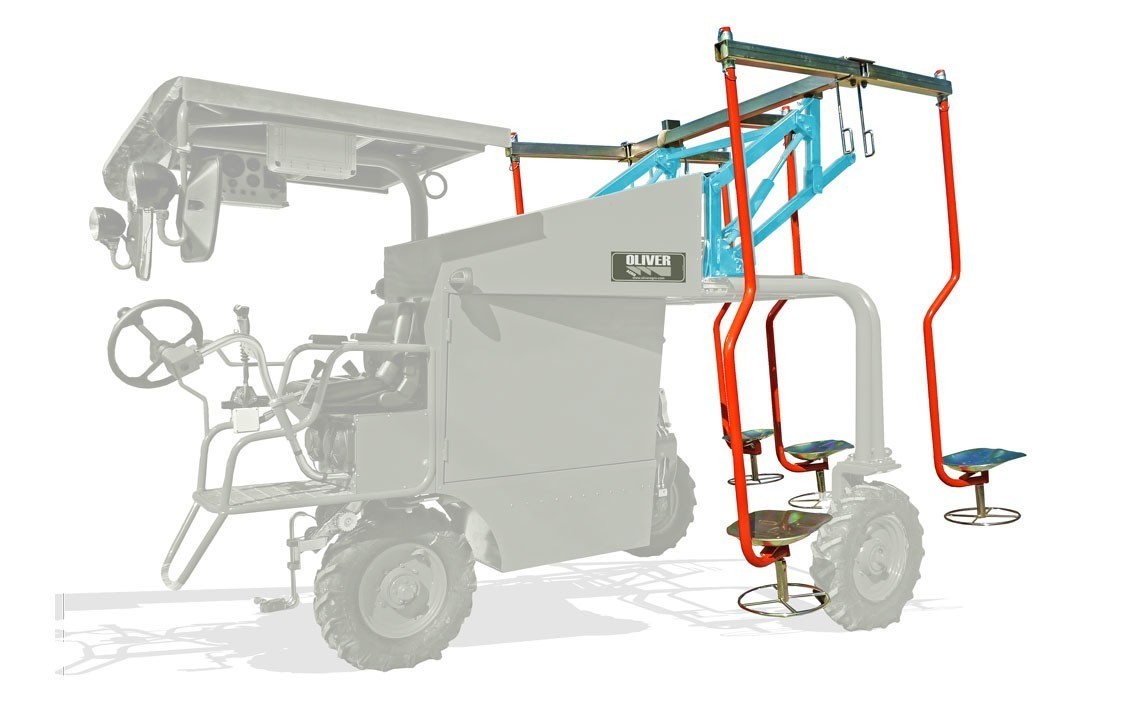

22) Группа транспортёров

Это конструкция (23), механически наложенная на подъемник, состоящая из фиксированных и наклонных перемычек, где установлено 5 сидений (23А), которые могут самовольно вращаться и подниматься на 1 м, благодаря гидравлическому подъемнику.

Операторы, со всеми удобствами, выполняют ряд операций на растениях:

Обрезка *

Окулировка*

Прививка

* 22А) Компрессорная группа

Пневматическое оборудование для обрезки и прививки, состоящее из двух компонентов:

22B) Компрессор, 400 л с баком 200 л, приводимый в движение гидравлическим двигателем.

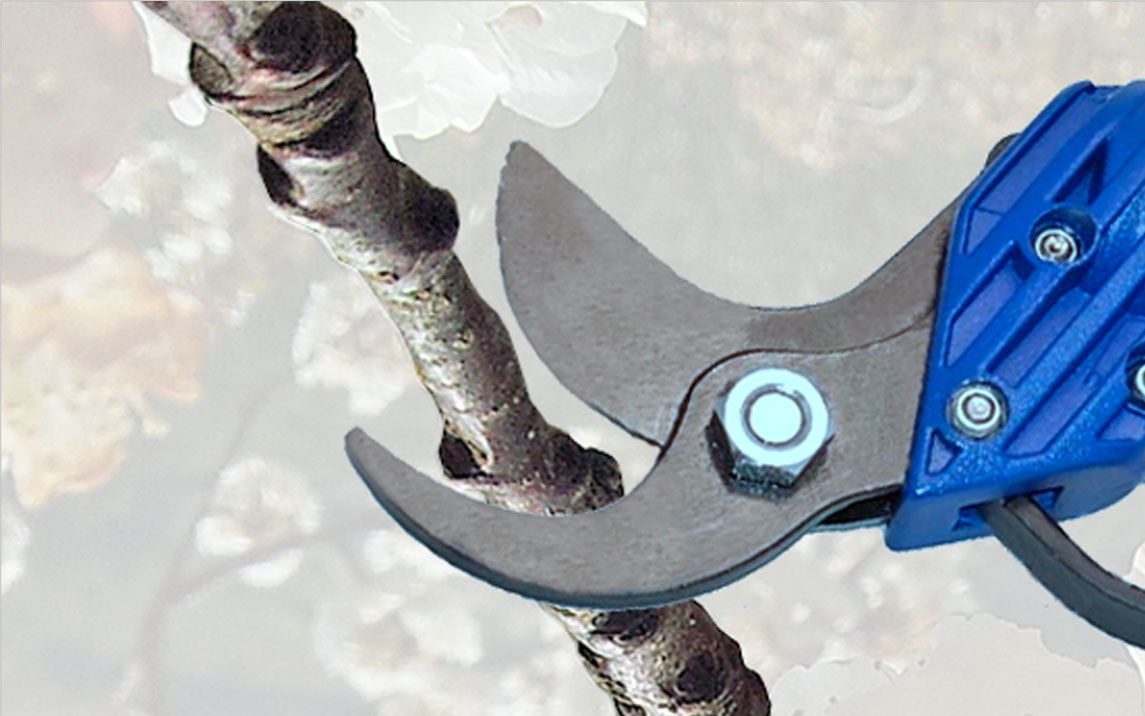

22C) Пневматические ножницы с трубками

и встроенным датчиком давления.

Он опирается на мобильную конструкцию (22D), оснащенную поворотными колесами, регулируемыми по высоте, для отсоединения компресора, если оборудование не используется.

Как только оборудование прикрепляется к машине – поворотные колеса снимаются.

Бамбуковые трости

Чтобы облегчить установку бамбуковых тростников к стеблям растений, у нас есть специальные корзины (24), установленные вместо сидений, куда мы загружаем связки тростника (оператор следит за держателем).

25) Оборудованиедляобработки стеблей

Электрогидравлическое оборудование, состоит из двух отдельных компонентов:

26) Распылитель

27) Устройство для обработки

Он опирается на подвижную конструкцию (28), оснащенную поворотными регулируемыми колесами для отсоединения конструкции, когда она не используется.

Как только оборудование прикрепляется к машине – поворотные колеса снимаются

Оборудование для обработки стеблей

Пульвилизатор

Электрическая / гидравлическая система для распыления продуктов обработки.

Он запускает правильную работу, путем подключения к электрической / гидравлической системе машины.

Состоит из:

30) Цистерны.

31) Системы мойки бака.

32) Бака для мытья рук.

33) Индикатора уровня препарата.

34) Сантехники/электрической системы.

Оборудование для обработки стеблей

Обработка стеблей

Располагает системой распыления препаратов.

Состоящий из:

35) Оцинкованной металлической конструкции с неподвижными и подвижными трубами, с гидравлическими стойками для стояков 1,8 м.

36) Струйный распылитель N ° 24 типа TRIJET, включая антипад.

На каждом из 8 рядов (с расстоянием от 0,8 до 1 м) расположены 3 форсунки.

С помощью гидравлики можно:

37) Изменить рабочую высоту (1,8 метра).

38) Сложить внешние рычаги для транспортировки.

N.B. Все операции осуществляются с командного пункта.

39) Оборудование для прополки, в чётко обозначенных местах

Электрогидравлическое оборудование, состоящее из двух отдельных компонентов:

40) Распылитель

41) Прополка в определённых местах

Он опирается на подвижную конструкцию (42), оснащенную поворотными регулируемыми колесами для отсоединения конструкции, когда она не используется.

Как только оборудование прикрепляется к машине – поворотные колеса снимаются

Gruppo Diserbo localizzatoAtomizzatoreSistema elettro/idraulico per la nebulizzazione dei prodotti da trattamento.Monta un impianto proprio che funziona collegandosi all’impianto elettro/idraulico della macchina.Costituito da:43) Cisterna.44) Serbatoio lava impianto.45) Serbatoio lavamani.46) Indicatore livello prodotto.47) Impianto idraulico/elettrico

Оборудование для частичной прополки

Распылитель

Электро/гидравлическая система для распыления продуктов обработки.

Он запускает правильную работу, путем подключения к электро/гидравлической системе машины.

Состоит из:

43) танк.

44) Системы мойки бака.

45) Бака для мытья рук.

46) Индикатора уровня продукта.

47) Сантехники/электрической системы.

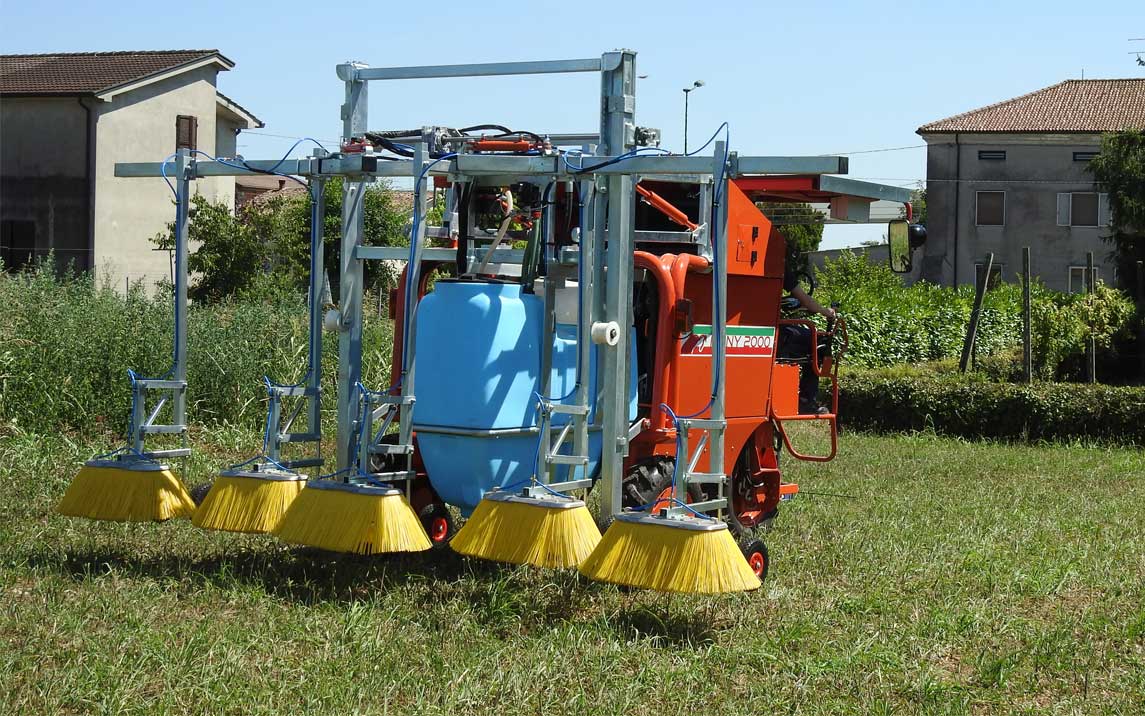

Оборудование для частичной прополки

Поддерживающая прополочная балка

Поддерживает систему распределения продукта.

Состоит из:

48) Оцинкованной металлической конструкции с неподвижными и подвижными трубами, с гидравлическими стойками для стояка 1,8 м.

49) Инструмента для частичной прополки, образованного параллелограммом с пружинами, на котором закреплен аксессуар локатора, состоящего из регулируемого колокольчика, с двумя форсунками типа TRIJET, в том числе антипада (50).

Форсунки доставляют продукт в определенную область, благодаря нейлоновой щетине по периметрущетки, которая принимает форму установочного колокола.

Когда оборудование не используются – 2 шарнирных опорных колеса позволяют устойчиво установить один элемент.

N.B. Оборудование для частичной прополки разработано в удобных рабочих размерах (51).

С помощью гидравлики мы можем:

52) Менять рабочую высоту (1,8 м)

53) Складывать внешние рычаги во время транспортировки

N.B. Все операции управляются с командного пункта.

54) Оборудование для обработки промалином

Электрогидравлическое оборудование, состоит из двух отдельных компонентов:

55) Распылитель

56) Транспортерное оборудовани,оснащенное препаратом для струйногораспыления

Он опирается на подвижную конструкцию (57), оснащенную поворотными регулируемыми колесами для отсоединения конструкции, когда она не используется.

Как только оборудование прикрепляется к машине – поворотные колеса снимаются

Оборудование для обработки промалином

Распылитель

Электро / гидравлическая система для распыления промалина

Он функционирует путем подключения к электро / гидравлической системе машины.

Состоит из:

58) Цистерны объемом 300-400 л.

59) Гидравлической / электрической системы с насосом на 100 л с дозировкой на 5 полноценных распылений.

60) Быстроразъемных крючков.

61) Бака для мытья рук.

Транспортер с установленными струйными распылителями.

Это конструкция типа транспортера (62),механически прикрепленная к подъемнику, состоящая из фиксированных и наклонных перемычек, которые предназначены для 5 распылительных доз (63).

Операторы выполняют обработку выбирая соответствующую струю.

N.B. Дозировка продукта осуществляется оператором с командного пункта.

Общие технические данные

  • Самонастраиваемая высота (H): 2015 мм
  • Максимальная высота с оборудованием (H1): 3000 мм
  • Ширина хода (L): 2000 мм
  • Ширина с оборудованием (L1): 7500 мм
  • Глубина (P): 4000 мм
  • Масса самоходной машины: 700 кг
  • Масса самоходной машины + оборудование: 1000 кг
  • Давление в шинах: 2,2 бар
  • Емкость бака гидравлического масла (A): 50 л
  • Объем топливного бака (B): 30 л
  • Аккумулятор: 12В/60А
  • Покраска: красный «RAL 2200»
  • Максимальная скорость: 6 км/ч
  • Максимальный уклон спуска и подъема: 5%
  • Максимальный боковой наклон в условиях равномерно распределенных масс: 4%

опционально машины

Дополнительный список

72) Распылитель удобрений

Применяется на растениях, которые поддаются обработке.

Может работать самостоятельно или в сочетании с приложением Rotoblizz.

Закрепляется механически на подъемнике.

73) Приспособление для транспортировки по проезжей части
