Машина для заготовки и резки SP 2000 TXC

для Вырубки привитых отростков на корневищах



Уборочная машина SP 2000 TXC разработана для:

— Вырубки привитых отростков на корневищах

Сбора диких побегов из корневища

— Хранения диких побегов из корневища



Может работать на всех видах почвы, совместимых с культурой корневища.

Подходит для обработки от 4000 до 5000 растений в день.

Производство: 6600 погонных метров в сутки









Конфигурация машины:

Технические особенности

Конструкция и функционирование

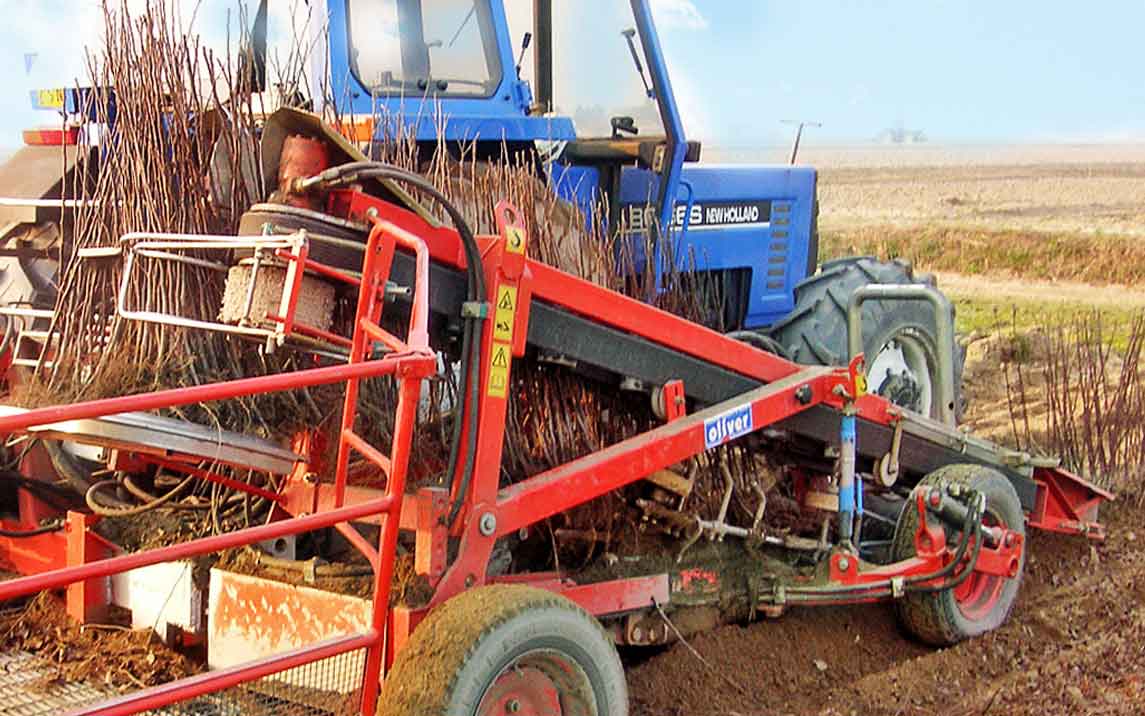

Уборочная машина SP2000 TXC представляет собой буксируемую машину, состоящую из неподвижной рамы (1), оснащенной третьей регулируемой точкой (2) для сцепления с трактором. Имеется мобильная рама (3), которая при транспортировке позволяет закрывать машину на 90 °, уменьшая ее габаритные размеры.

Уборочная машина SP2000 TXC благодаря 600-мм режущему диску Widia (4),приводимому в действие мощным гидравлическим двигателем, режет стебли диких побегов (5) и одновременно передает их на конвейерную ленту (6), которая отправляет их к шейкеру (7) для подальшей пересадки.

Шейкер (вибратор) (8) имеет длину, которая покрывает большую часть области ленточного конвейера.

Регулярно вибрируя, он полностью отряхивает почву от корневой системы растения. Конвейерная лента (9) удерживает растения на месте, подводя их к оператору (10), который производит их сортировку.

Пример прохождения растений по конвеерной ленте, покашейкер отряхивает почву от корней.

В задней части уборочной машины SP 2000 TXC есть платформа (11), для операторов, которые сортируют саженцы (12).

Машина оснащена автономной гидравлической / электрической системой:

14) масляный бак

15) система охлаждения масла

16) группа соединенных насосов, которые приводятся в движение коробкой передач, подключенной к трактору.

Соединенные насосы питают гидромоторы шейкеров, лент и гидроцилиндров.

17) гидромоторы, которые перемещают конвейерную ленту и шейкер.

17) регуляторы скорости конвейерной ленты и шейкера.

Три гидравлических цилиндра приводятся в действие пультом управления (19). Рулевой цилиндр (20) исправляет и поддерживает движение машины во время работы. Подъемный цилиндр (21) поднимает и опусткает подвижную раму (22) во время работы и поднимает ее во время движения. Экскаваторный буровой цилиндр (23) регулирует рабочую глубину копающего ножа

Два стабилизирующих колеса регулируются по высоте и ширине

По желанию машина может быть оборудована направляющим ножом, оснащенным рулем (31), который, проникая в землю (с регулируемой глубиной), помогает поддерживать ее на ходу на этапе работы.

Технические данные

23)Габариты машины:

В открытом состоянии 3400x3200x2200

В закрытом — 1600x3200x2200, вес 1100 кг



Размеры платформы:

24) широкая — 4200x2100x1300,вес 400 кг

25) узкая — 3200x2100x1300,вес 300 кг

опционально машины

Дополнительный список

Корзина для поддонов

Для лучшего выполнения сбора саженцев, на платформе имеются поддоны (27) с высокими бортами, благодаря которым, можно безопасно хранить саженцы растений.

27) Размеры:

1070x1530x1500, вес 40 кг

Набордлязагрузки/разгрузки

Чтобы облегчить загрузку и разгрузку поддонов (28), имеется комплект, состоящий из вращающейсяплатформы (29), который позволяет загружать поддоны и затем направлятьихнаверхнюю/нижнююленту (30).

29)Размеры вращающейся платформы:

1160x1500x240, вес95кг

30)Размеры вращающейся платформы:

1160x1600x340, вес 50 кг

Набор для сбора саженцев

Для облегчения сортировки растенийимеется набор для сбора (32), который позволяет сократить количество работающего персонала. Комплект перенимает синхронизированные движения от гидромоторов двух конвейерных лент. Его специфическая конструкция передвигает саженцы перед оператором, давая ему возможность разделить растения по высоте и, таким образом, отсортировать их.

32) Размеры:

1400x1400x730 вес 70 кг
