Машина для сбора урожая SP2000и предназначена для:
– выкапывания саженцев
– сбора урожая (винограда и фруктоых деревьев)
– сортировки
– хранения молодняка
Предпочитаемая почва: мягкий песчаный грунт.
Подходит для сбора от 100 000 до 300 000 и выше, с ежедневным сбором около
15 000 несортированых растений.
Может работать с растениями с корневой системой до 30 см.
Устройства и функционирование:

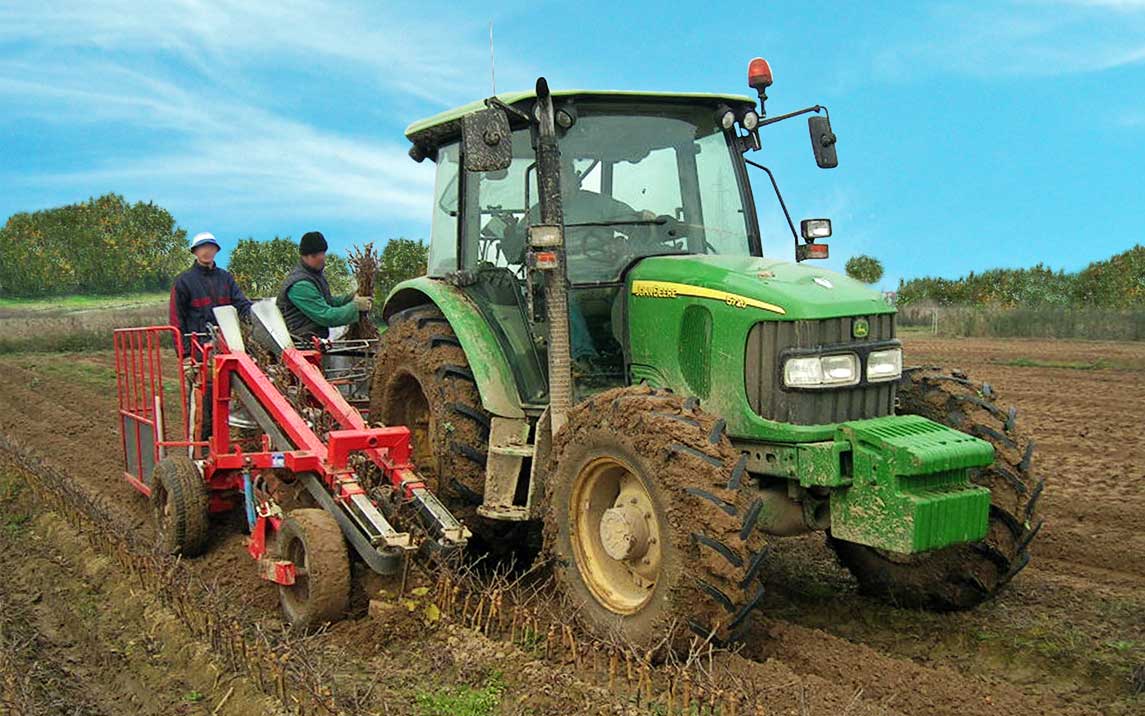

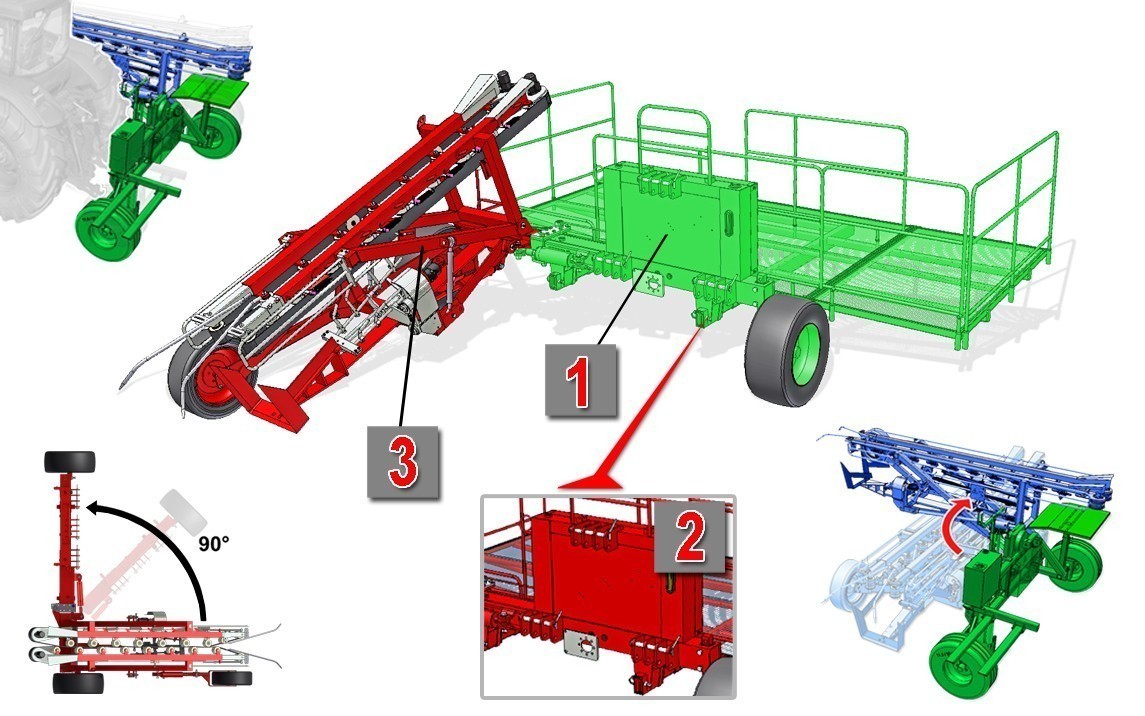

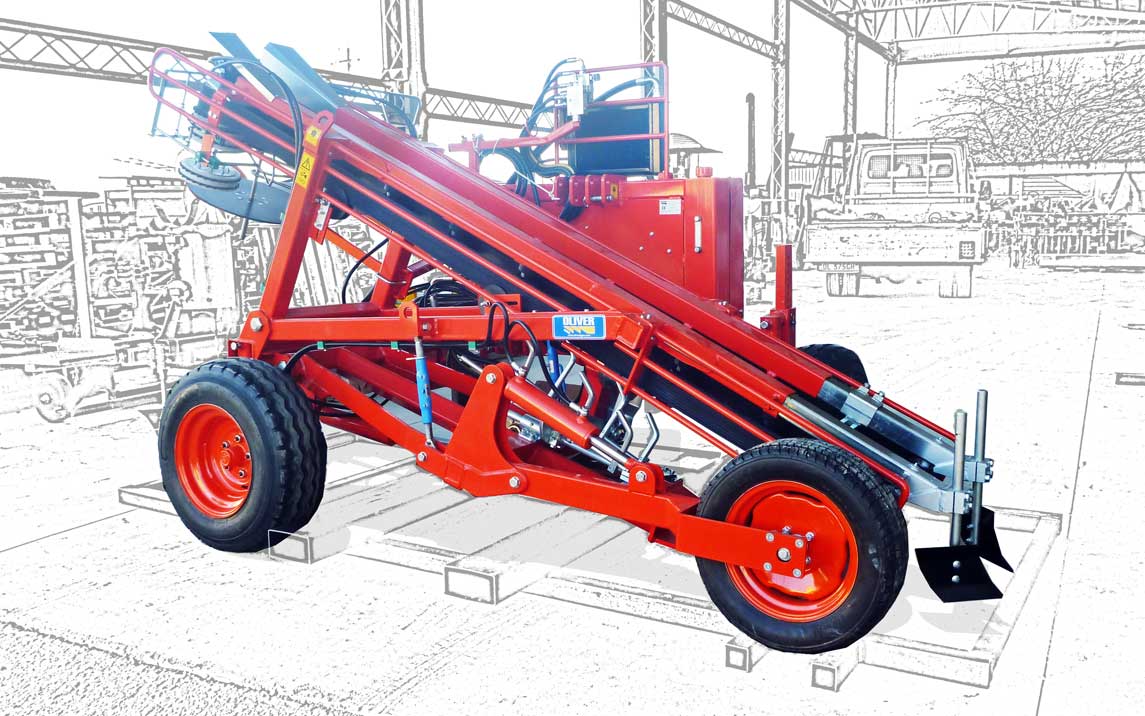

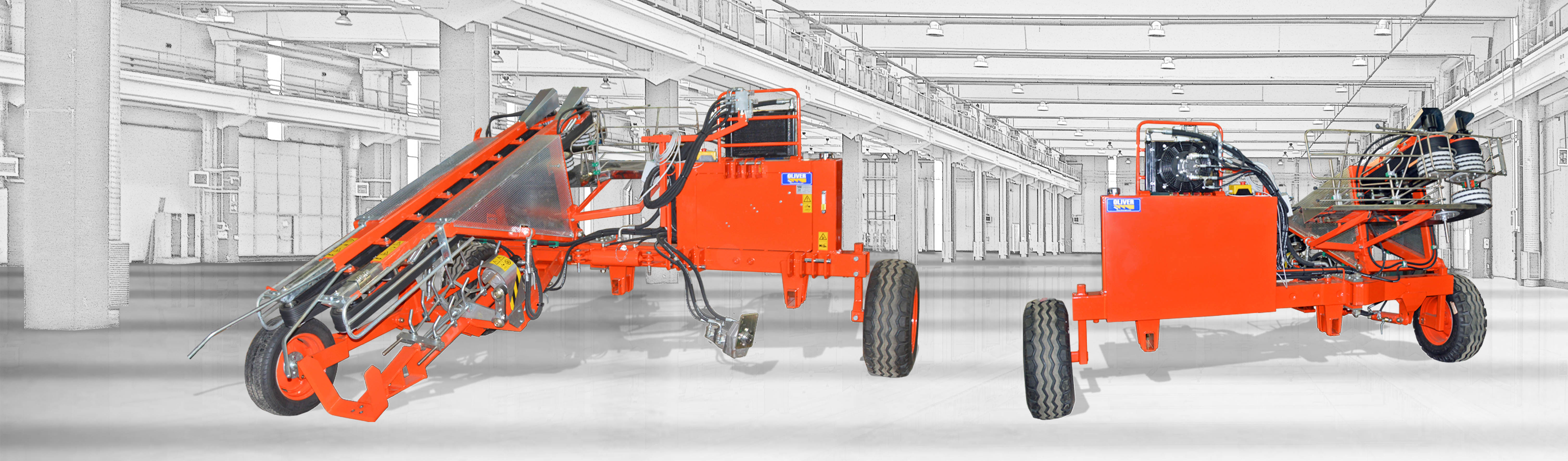

Уборочная машина SP2000 представляет собой буксируемую машину, состоящую из неподвижной рамы (1), оснащенной третьей точкой (2) для сцепления с трактором.

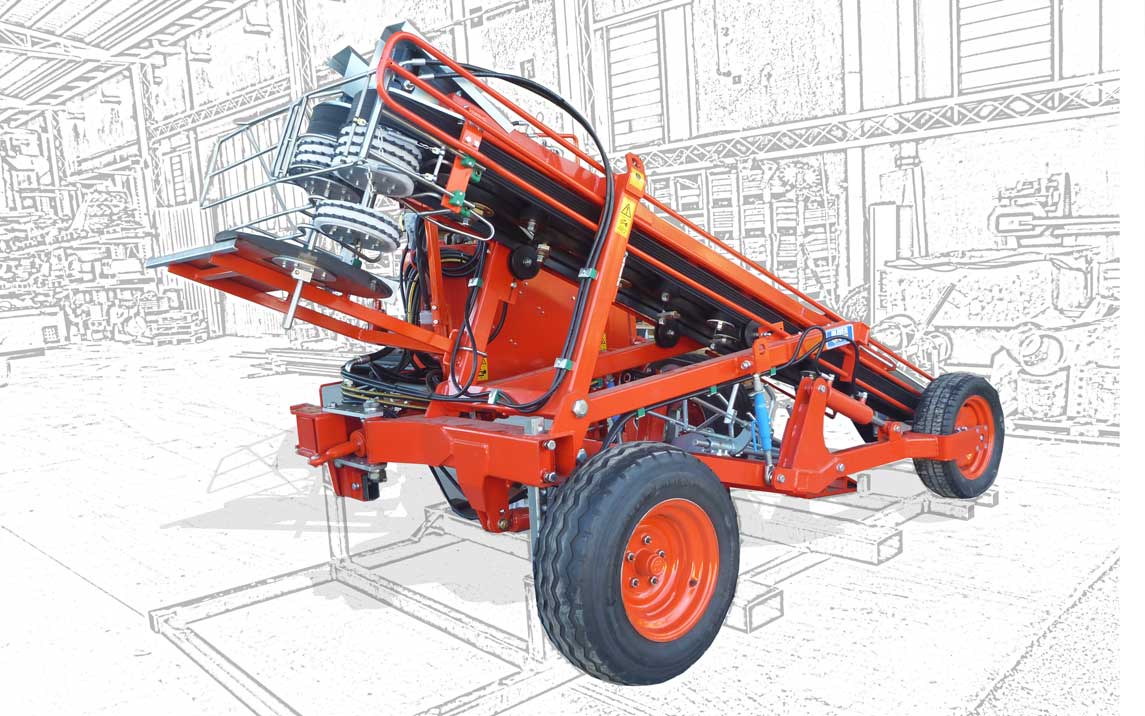

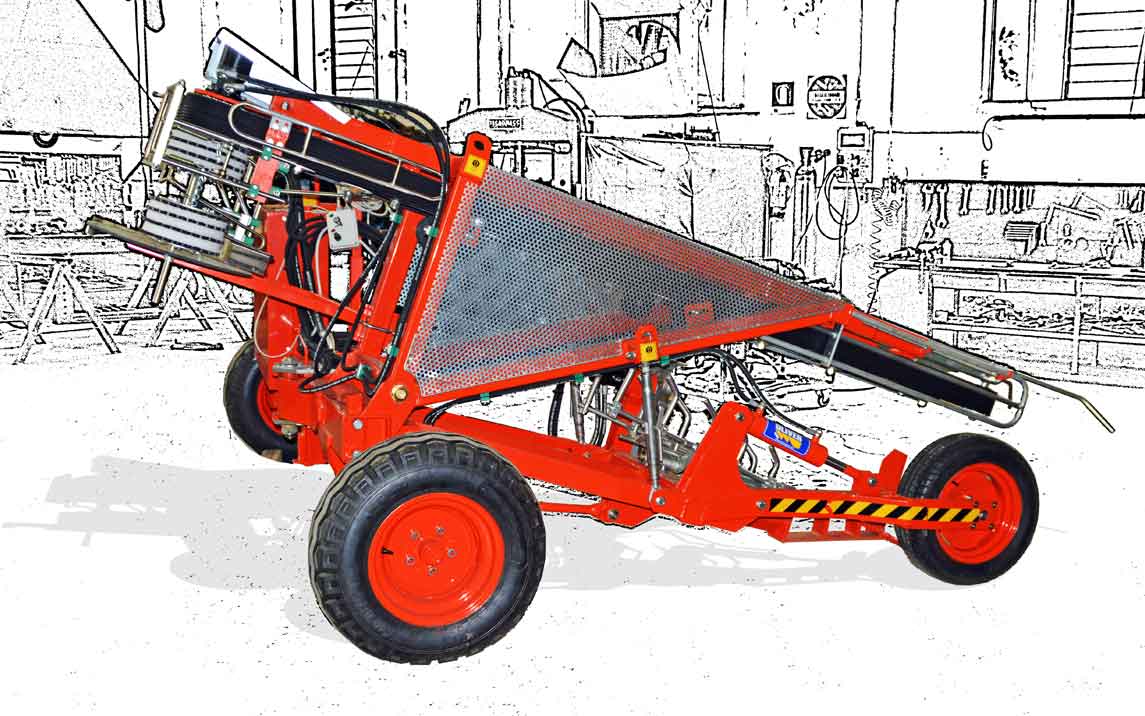

Имеется мобильная рама (3), которая при транспортировке позволяет закрывать машину на 90 °, уменьшая ее габаритные размеры.

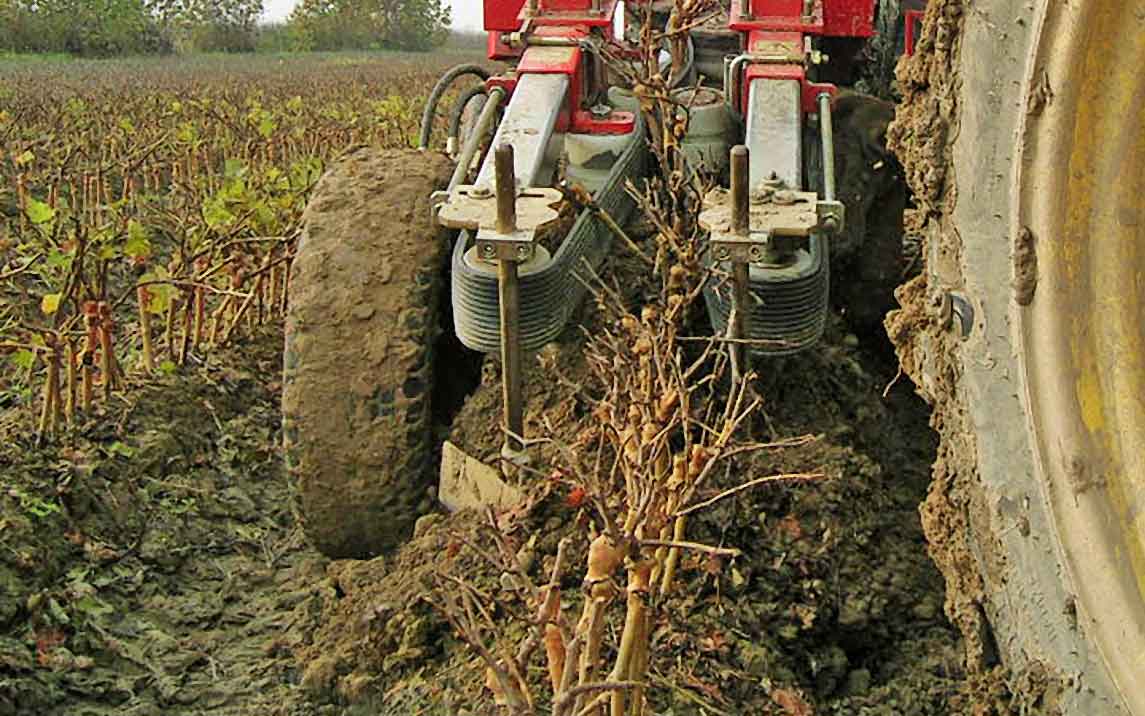

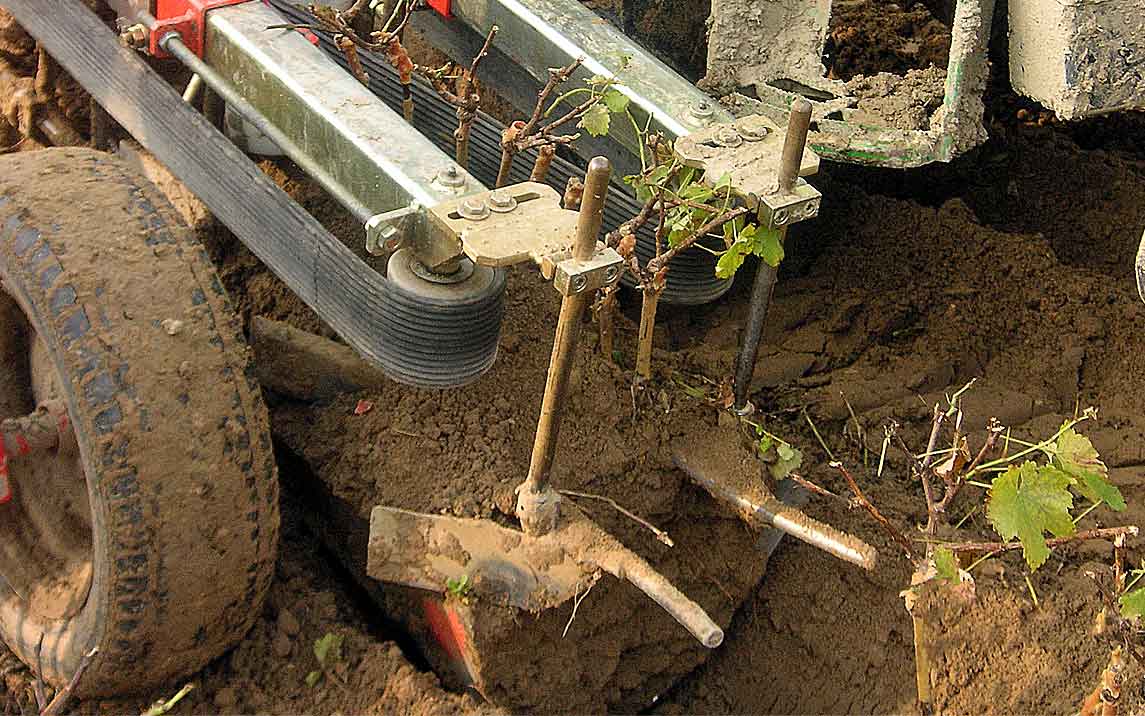

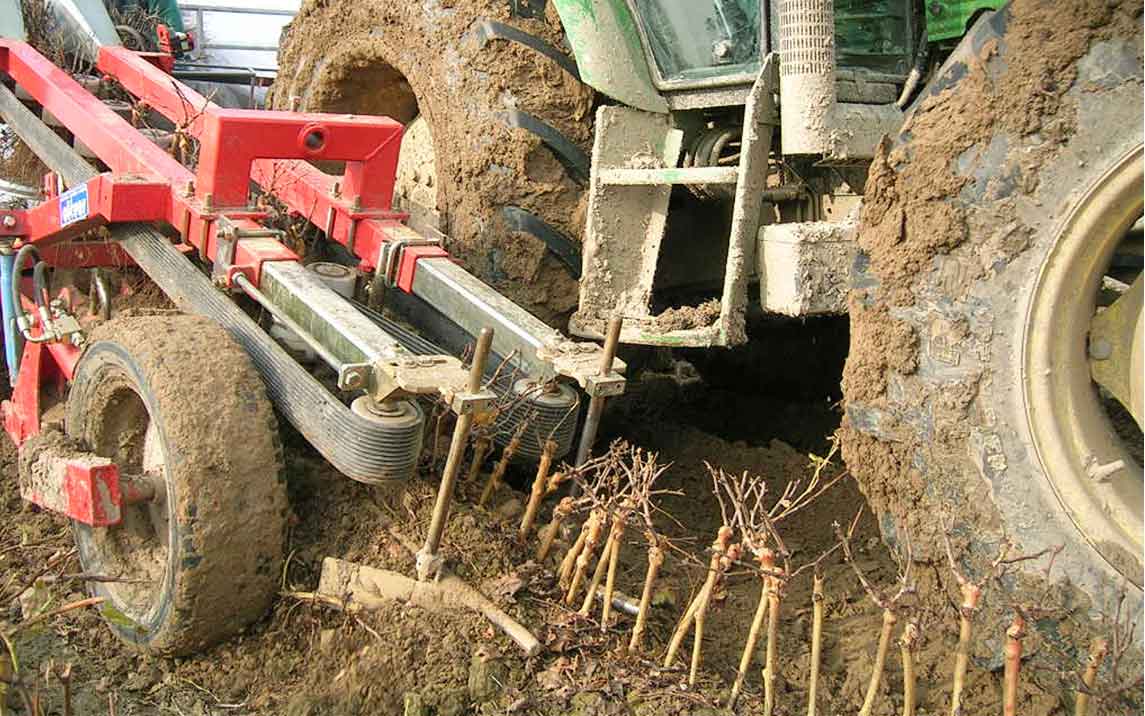

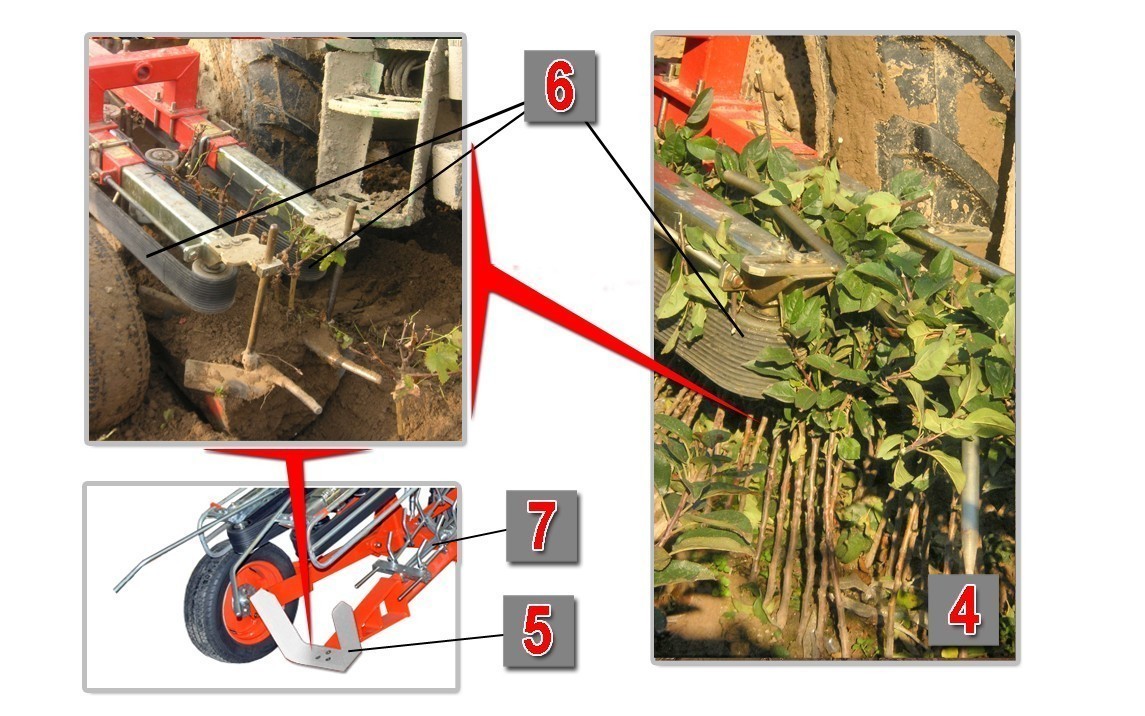

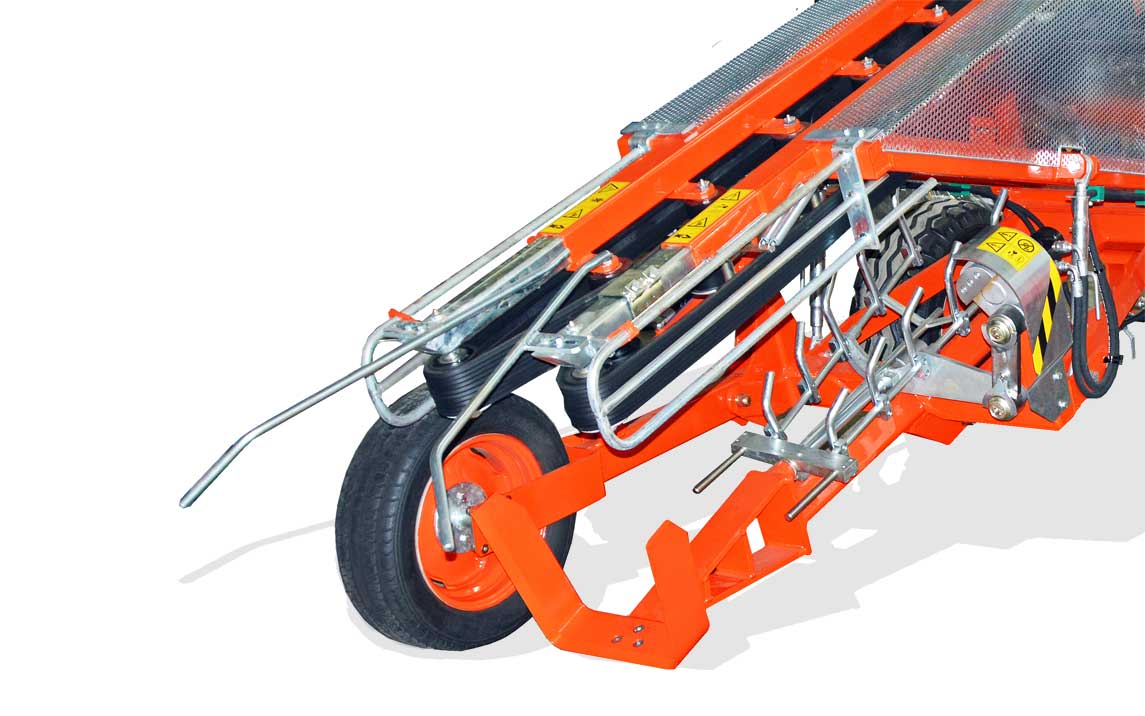

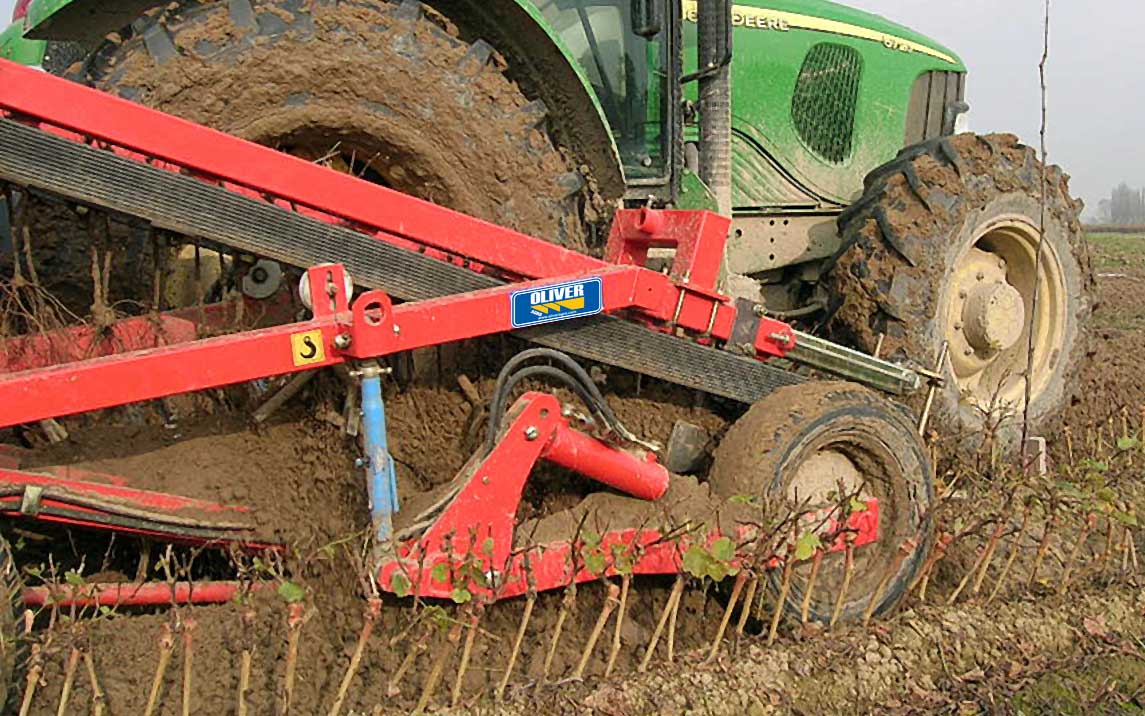

Уборочная машина SP2000 извлекает растения (4) благодаря копающему ножу (5), который проникает глубоко в почву, под корневую систему, до 30 см.

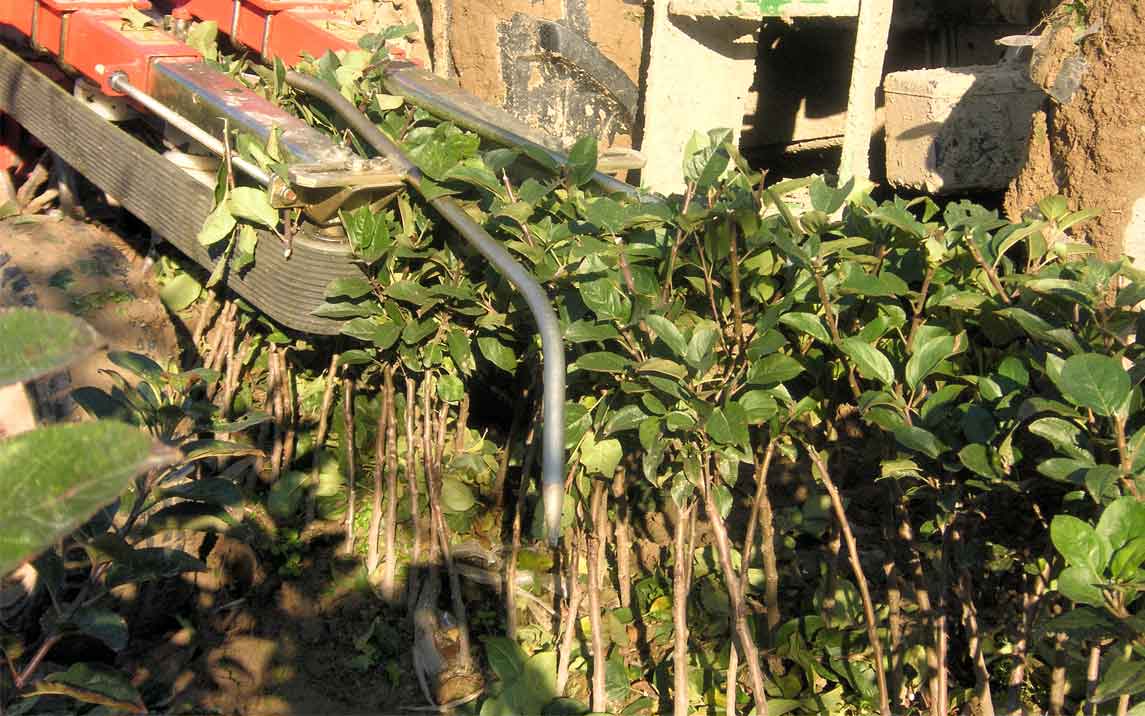

Одновременно конвейерная лента (6) перехватывает стебель растения, перетаскивая его к шейкеру (7).
Шейкер (вибратор) (8) имеет длину, которая покрывает большую часть области ленточного конвейера.
Регулярно вибрируя, он полностью отряхивает почву от корневой системы растения. Конвейерная лента (9) удерживает растения на месте, подводя их к оператору (10), который производит их сортировку.

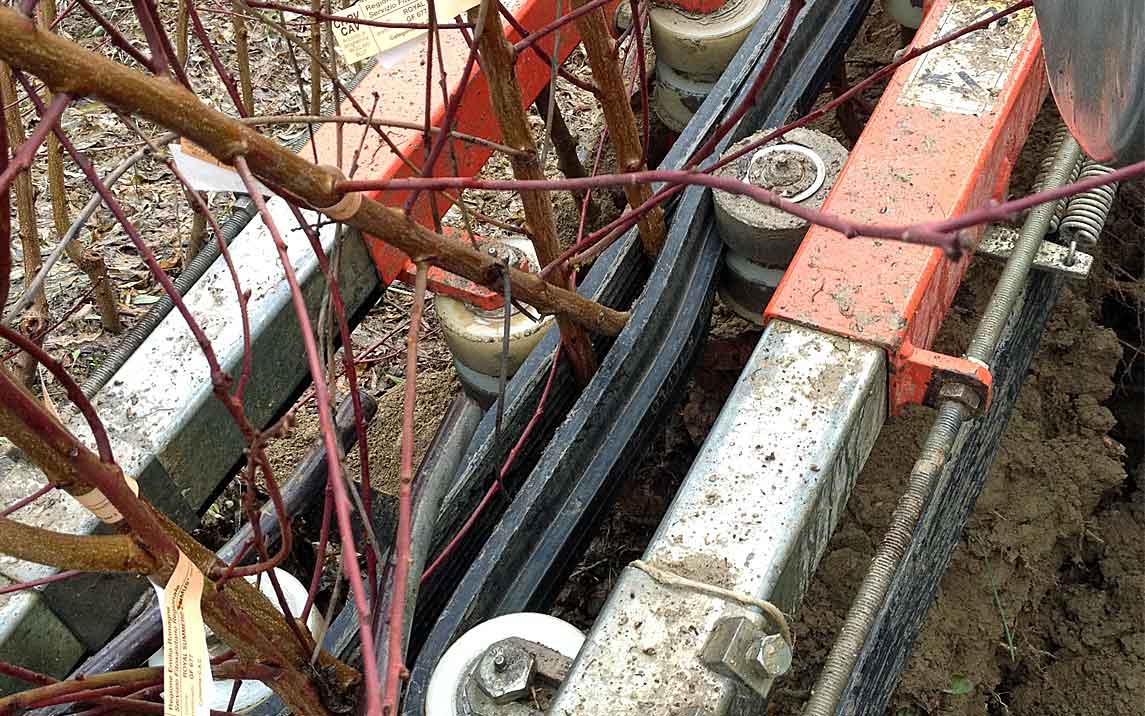

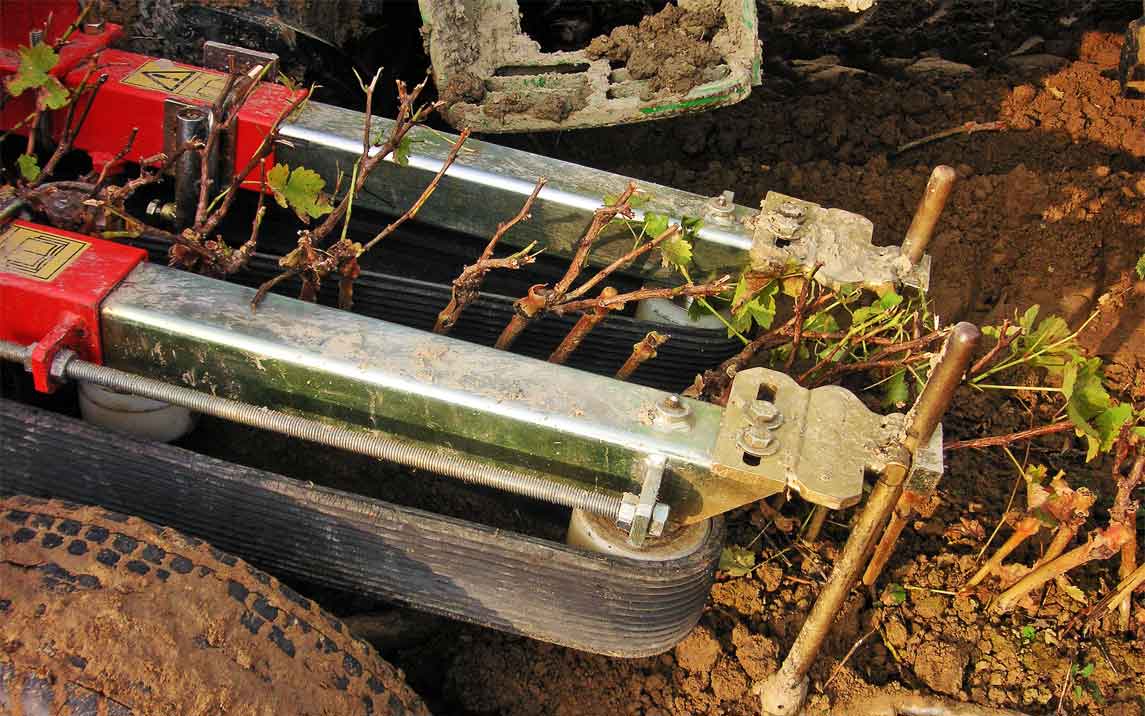

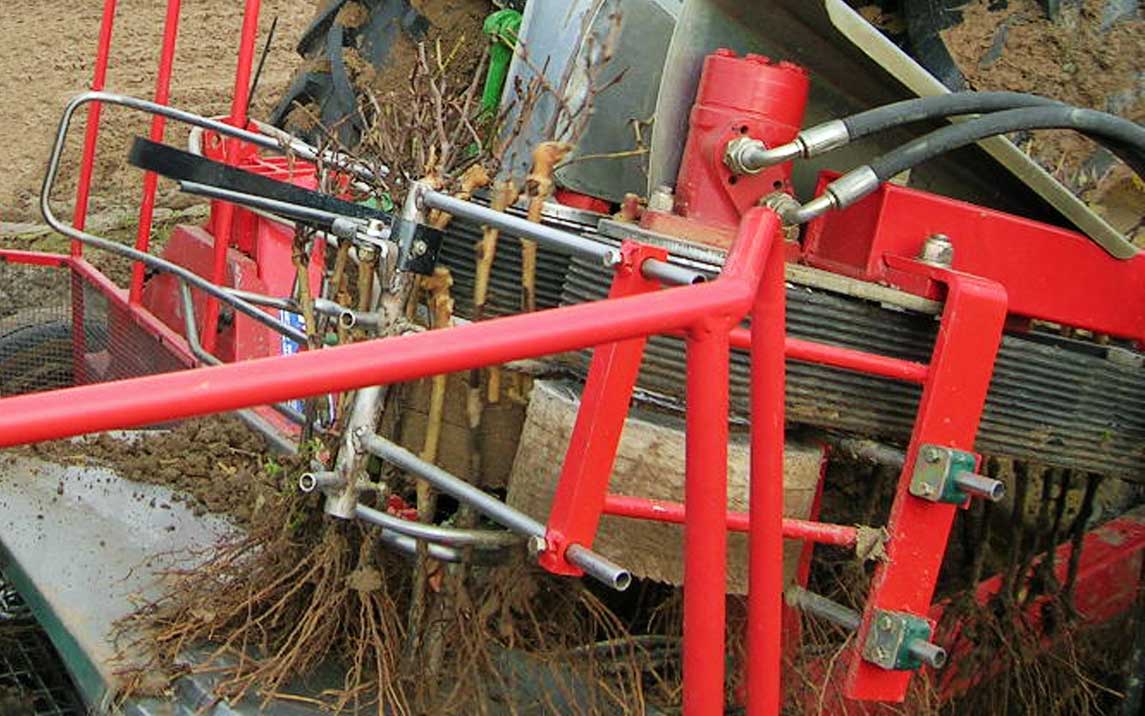

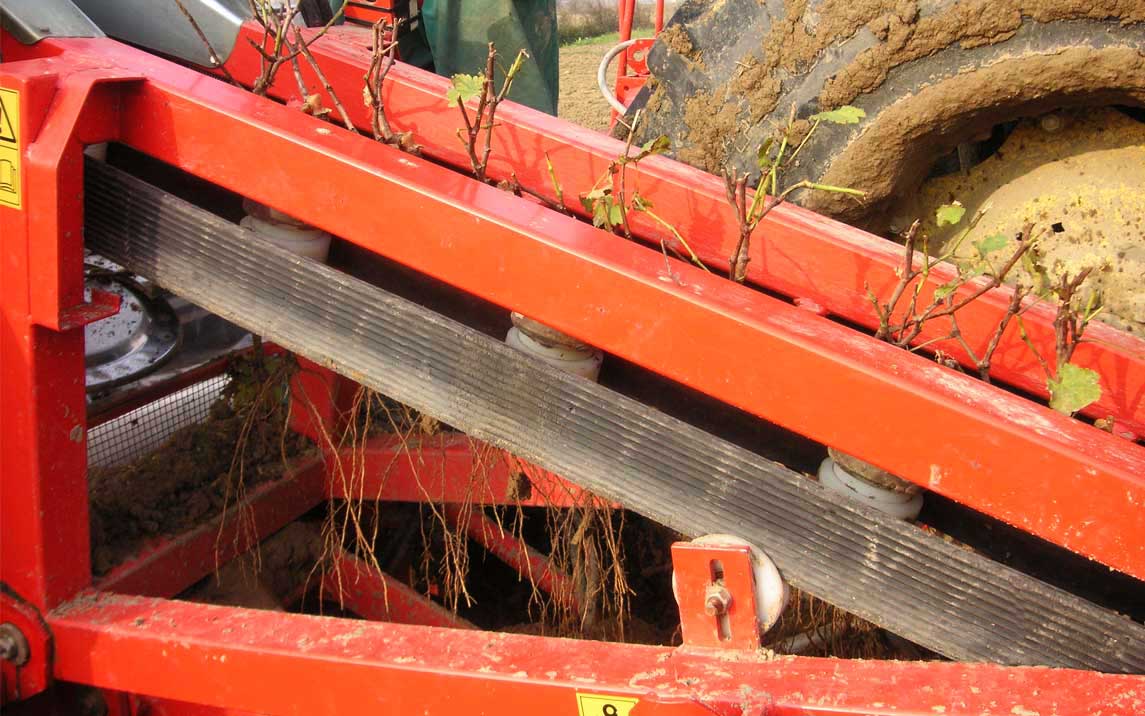

Пример прохождения растений по конвеерной ленте, пока шейкер отряхивает почву от корней.

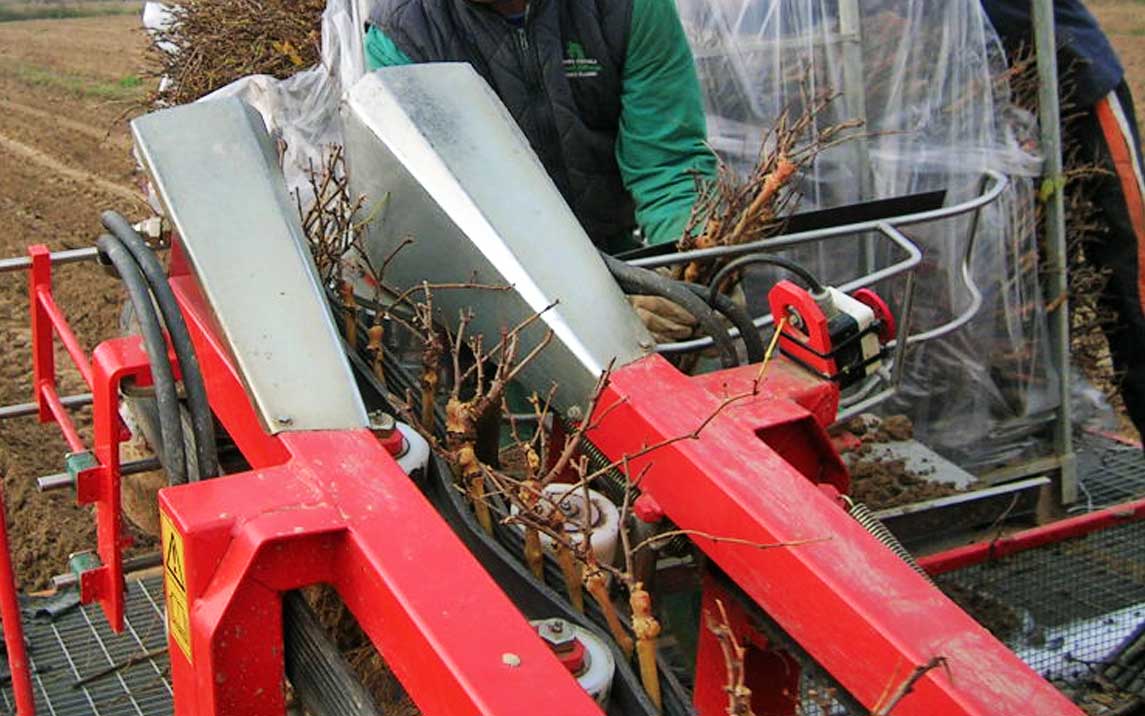

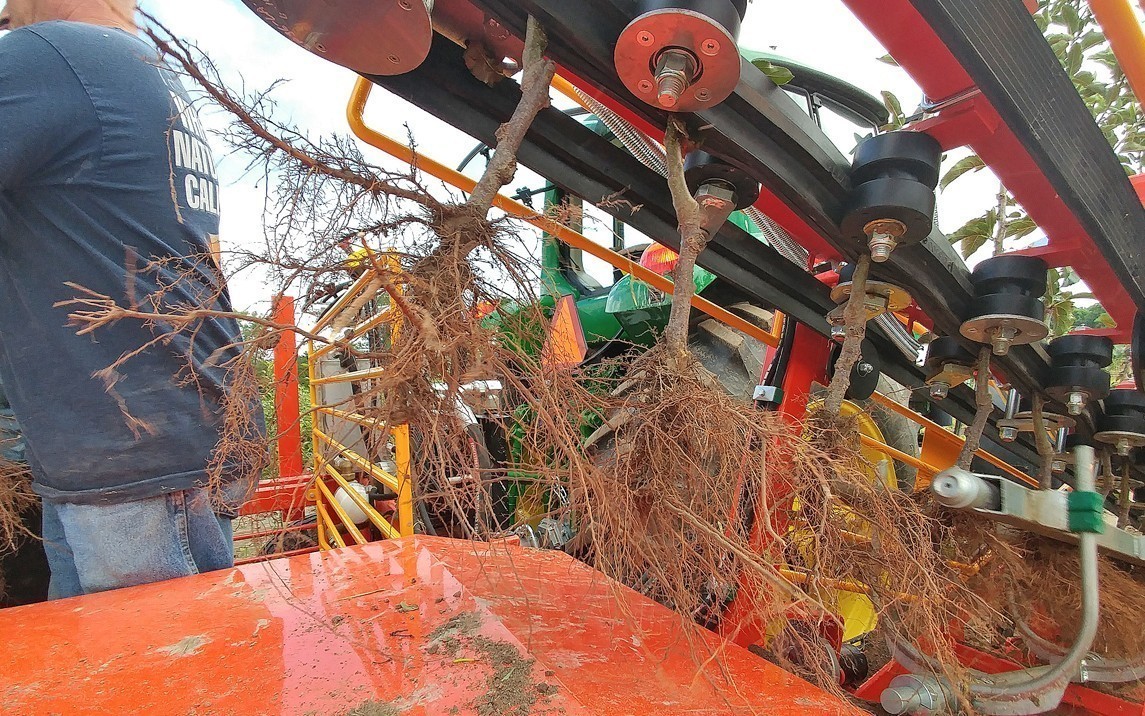

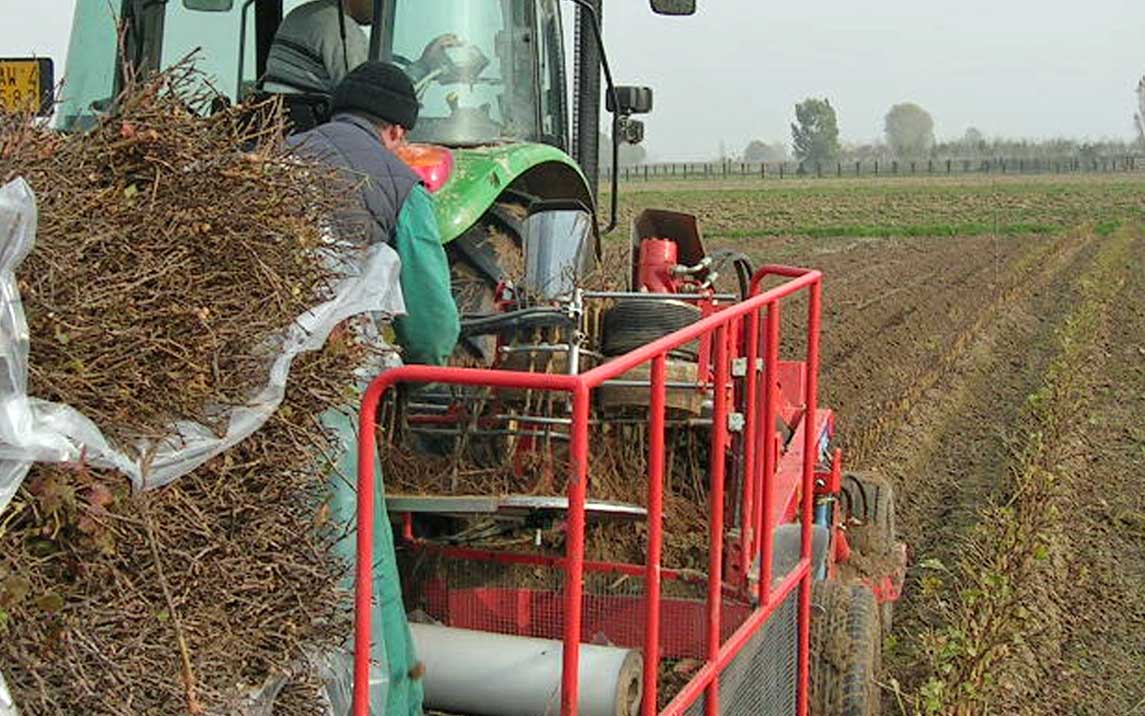

Растения, готовые к сортировке.

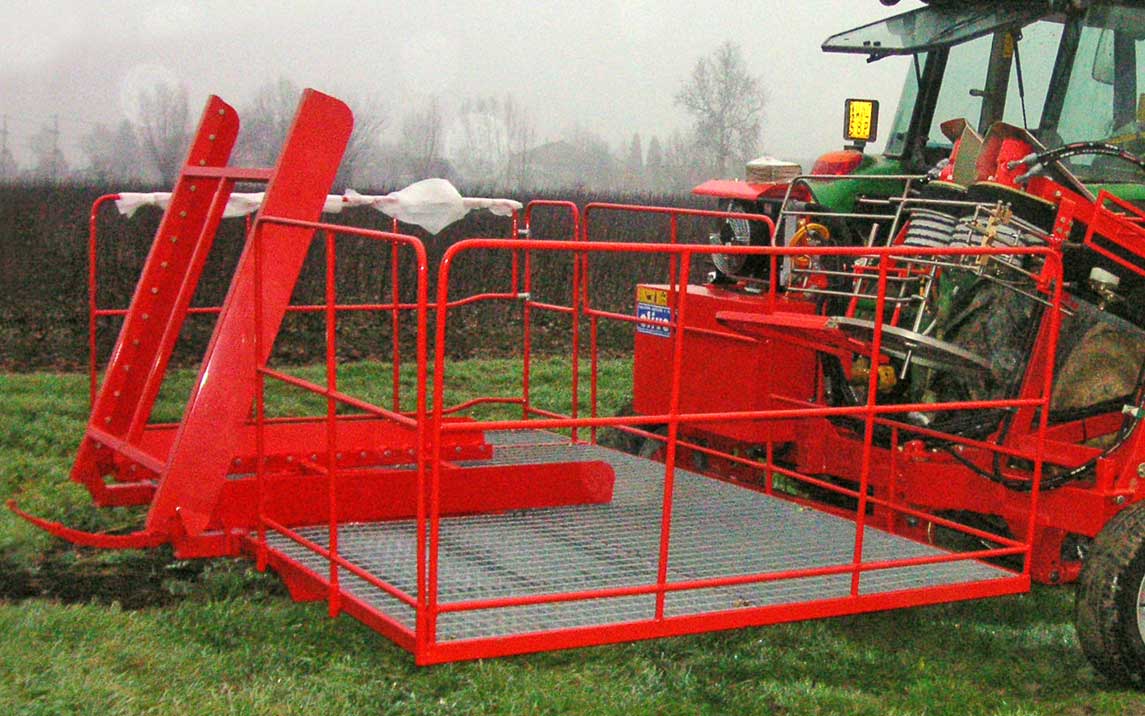

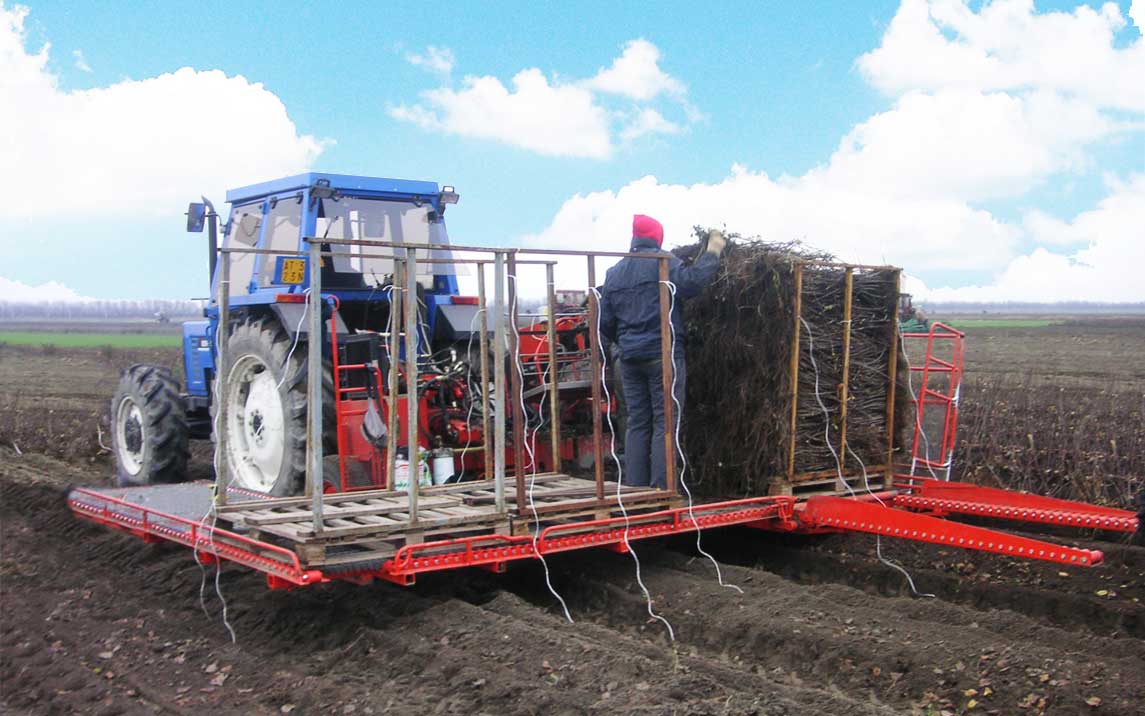

В задней части уборочной машины SP2000 есть платформа (11), для операторов, которые сортируют саженцы (12).

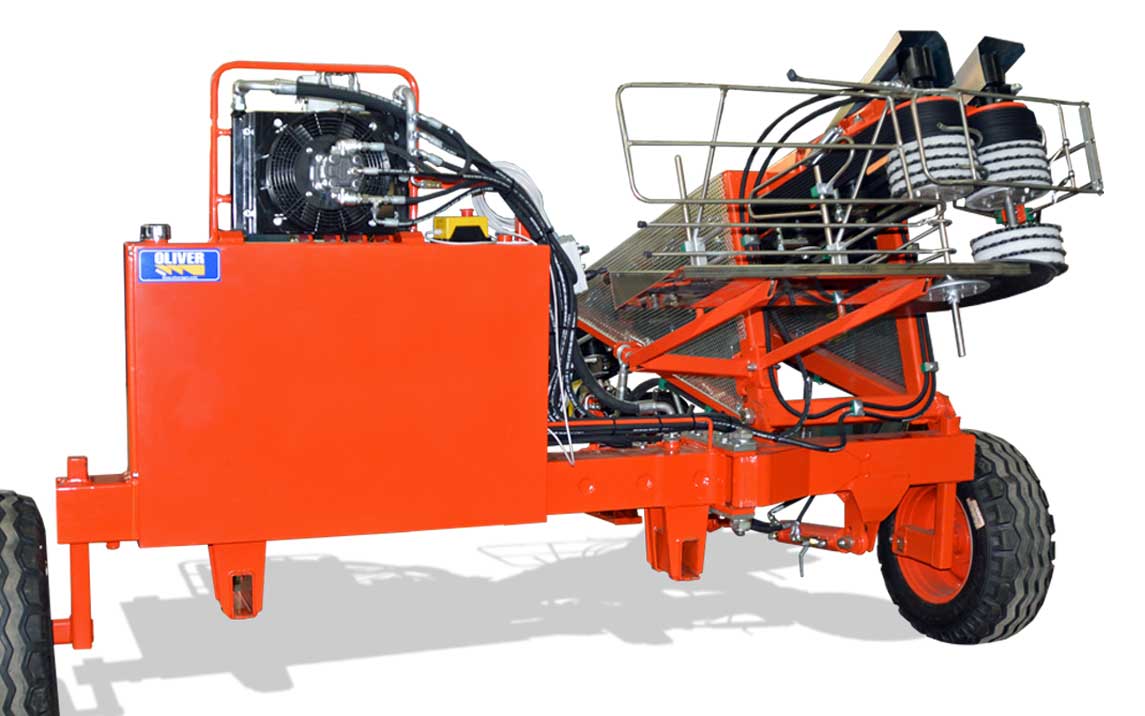

Машина оснащена автономной гидравлической/электрической системой:
13) масляный бак
14) система охлаждения масла
15) группа соединённых насосов, которые управляются благодаря коробке передач, подключенной к трактору.
Тандемные насосы питают гидромоторы шейкеров, лент и гидроцилиндров.
16) гидравлические моторы, которые перемещают конвейерную ленту и шейкер.
17) регуляторы скорости конвейерной ленты и шейкера.
Три гидравлических цилиндра приводятся в действие пультом управления (18). Рулевой цилиндр (19) исправляет и поддерживает движение машины во время работы. Подъемный цилиндр (20) поднимает и опусткает подвижную раму (21) во время работы и поднимает ее во время движения. Экскаваторный буровой цилиндр (22) регулирует рабочую глубину копающего ножа.
Два стабилизирующих колеса регулируются по высоте и ширине.
Машина может быть оборудована направляющим ножом, оснащенным рулем (31), который, проникая в землю (с регулируемой глубиной), помогает поддерживать ее на ходу на этапе работы.
Технические данные
23) Габариты машины:
в открытом состоянии 3400x3200x2200
в закрытом состоянии 1600x3200x2200, вес 1100 кг
Размеры платформы:
24) большая 4200x2100x1300, вес 400 кг
25) малая 3200x2100x1300, вес 300 кг
Корзина для поддонов
Для лучшего выполнения сбора саженцев, на платформе имеются поддоны (27) с высокими бортами, благодаря которым, можно безопасно хранить саженцы растений.
27) Размеры:
1070x1530x1500, вес 40 кг
Набор для загрузки/разгрузки
Чтобы облегчить загрузку и разгрузку поддонов (28), имеется комплект, состоящий из вращающейся платформы (29), который позволяет загружать поддоны и затем направлять их на верхнюю/нижнюю ленту (30).
29) Размеры вращающейся платформы:
1160x1500x240, вес 95 кг
30) Размеры вращающейся платформы:
1160x1600x340, вес 50 кг
Набор для сбора саженцев

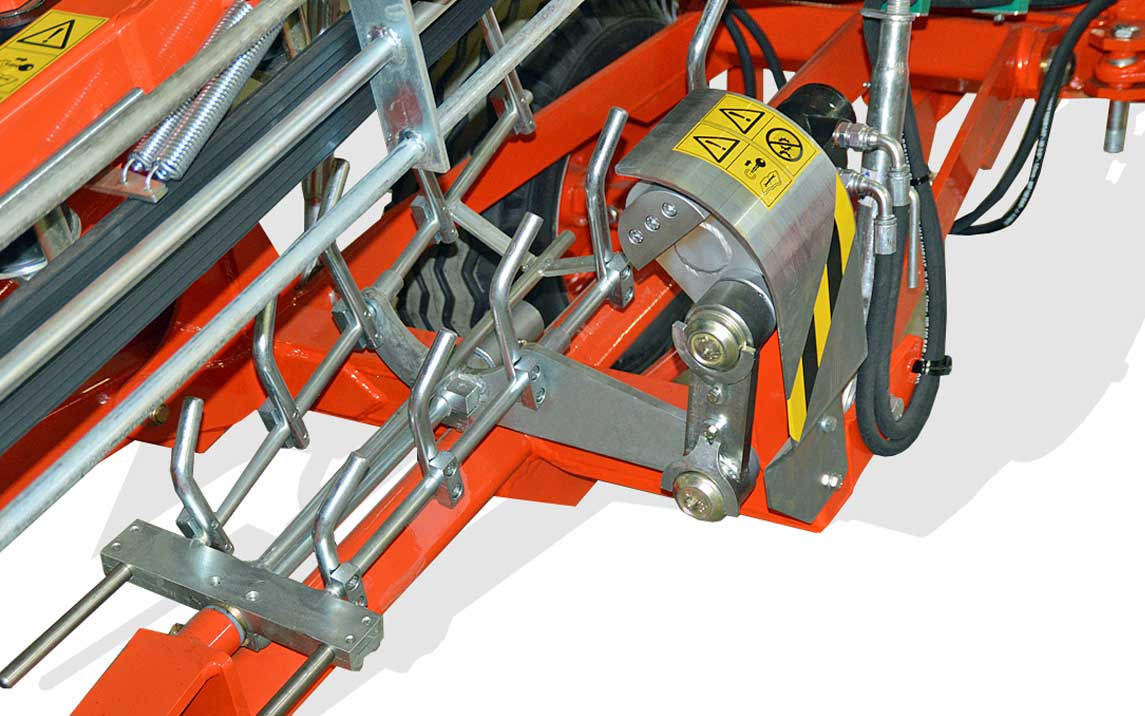

Для облегчения сортировки растений имеется набор для сбора (32), который позволяет сократить количество работающего персонала. Комплект перенимает синхронизированные движения от гидромоторов двух конвейерных лент. Его специфическая конструкция передвигает саженцы перед оператором, давая ему возможность разделить растения по высоте и, таким образом, отсортировать их.
32) Размеры:
1400x1400x730 вес 70 кг
32) Размеры:
1400x1400x730 вес 70 кг
Перемещение высоких саженцев
Если возникает необходимость в извлечении высоких растений (33), для этого имеется направляющая, которая предотвращает их сгибание.
33) Размеры:
740x3650x730 вес 40 кг
