Пропольщик Rotodisk

Межгребневая обработка почвы

Описание

Саркулятор «ROTODISK» с неподвижной рамой; модульная конструкция с несколькими межрядными параллелограммами с опорными колесами, работающими в основании и по бокам гребня.

ROTODISK

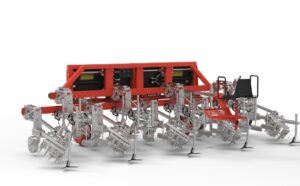

ROTODISK – Высокопроизводительная комбинированная межрядная культиваторная машина

ROTODISK — это высокоэффективный комбинированный культиватор, предназначенный для раздельной обработки вершины и боковых сторон гребня, обеспечивая полное и точное удаление сорняков за один проход.

Конфигурация машины предусматривает интеграцию двух различных систем обработки, установленных на одной несущей раме:

Верхняя часть гребня (макушка):
Обрабатывается рабочими органами ROTOSARK, ROTOVERT или TILT, которые могут быть установлены в одно- или многорядной конфигурации.
Эти элементы размещены на независимой боковой раме с гидравлической регулировкой, спроектированной для максимально точного следования за рядами растений, даже в случае нерегулярного посева или посадки.
Смещение рамы может осуществляться гидравлически с помощью джойстика оператором либо автоматически с использованием камер или систем машинного зрения.

Боковые стороны гребня:
Обрабатываются элементами ROTODISK, установленными на жёсткой балке, закреплённой на основном шасси машины.
Наклонённые, вращающиеся во встречном направлении диски разрушают почвенную корку и устраняют сорняки вдоль боковых стенок гребня, не повреждая при этом культуру.

Преимущества эксплуатации:
- Подходит для культур, выращиваемых на гребнях (например, картофель, табак, клубника, овощи);
- Максимальная адаптация к криволинейным рядам благодаря боковому смещению рамы;
- Комбинированная система для обработки как вершины гребня (внутри ряда), так и междурядья (между гребнями) за один проход;
- Совместима с визуальными системами наведения или GPS-навигацией;
- Возможна модульная конфигурация на 2, 4, 5 и более рядов, в зависимости от ширины гребня и доступного пространства;
- Точная, быстрая и масштабируемая работа на различных типах почв.

CONFIGURAZIONE ROTODISK

ТИП ПОЧВЫ	Песчаная / суглинистая и каменистая почва (с мелкими камнями диаметром около 2–3 см)
РАССТОЯНИЕ МЕЖДУ РЯДАМИ	> 75 см
РАССТОЯНИЕ МЕЖДУ РАСТЕНИЯМИ В РЯДУ	—
РАЗМЕРЫ НАСАДОК	Универсальная модель ROTODISK с регулируемыми углом наклона, смещением и вращением
ТЕМП ОБРАБОТКИ	6 – 8 км/ч
НЕОБХОДИМАЯ СТЕПЕНЬ ПОДГОТОВКИ ПОЧВЫ	Хорошее качество обработки
КОЛ-ВО РЯДОВ	Зависит от используемого гребнеобразователя
ТИП СИСТЕМЫ	Механическая настройка
ПРИМЕНЕНИЕ	Интуитивная понятность и модульность

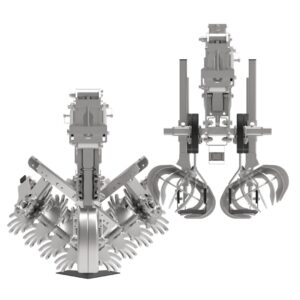

ELEMENTO ROTODISK FRONTE — Передний рабочий элемент ROTODISK

ELEMENTO ROTODISK RETRO — Задний рабочий элемент ROTODISK

Конфигурация машины:

Технические особенности

Конфигурация машины, буксируемая или толкаемая

Стационарная рама, буксируемая или толкаемая, или стационарная рама с рулевыми колесами, направляющим джойстиком и сиденьем оператора.
Гидравлическая переводная рама, фиксированные колеса, джойстик управления и сиденье оператора в качестве опции.
Гидравлическая рама бокового смещения, складывающаяся макс. до 3,00 по дороге для прицепной машины
Гидравлическая рама бокового смещения для смещенных элементов

Размеры рамы с учетом крепления третьей точки

240 — 300 — 350 — 450 — 520 — 600 см.

Фиксированная рама

Регулируемые по высоте опорные колеса

Применяется на различных рамах поддерживает выравнивание машины.

Гидравлическая траверсная рама, фиксированные колеса, джойстиковое управление и дополнительное сиденье оператора.

Рама состоит из 2 секций: одна неподвижно закреплена на тракторе, а вторая приводится в движение гидравлическими цилиндрами.
Управление с помощью джойстика (который может быть съемным) осуществляется путем перемещения элементов на второй раме.
Подходит для более тяжелых машин. Оператор необходим при отсутствии автоматической камеры.

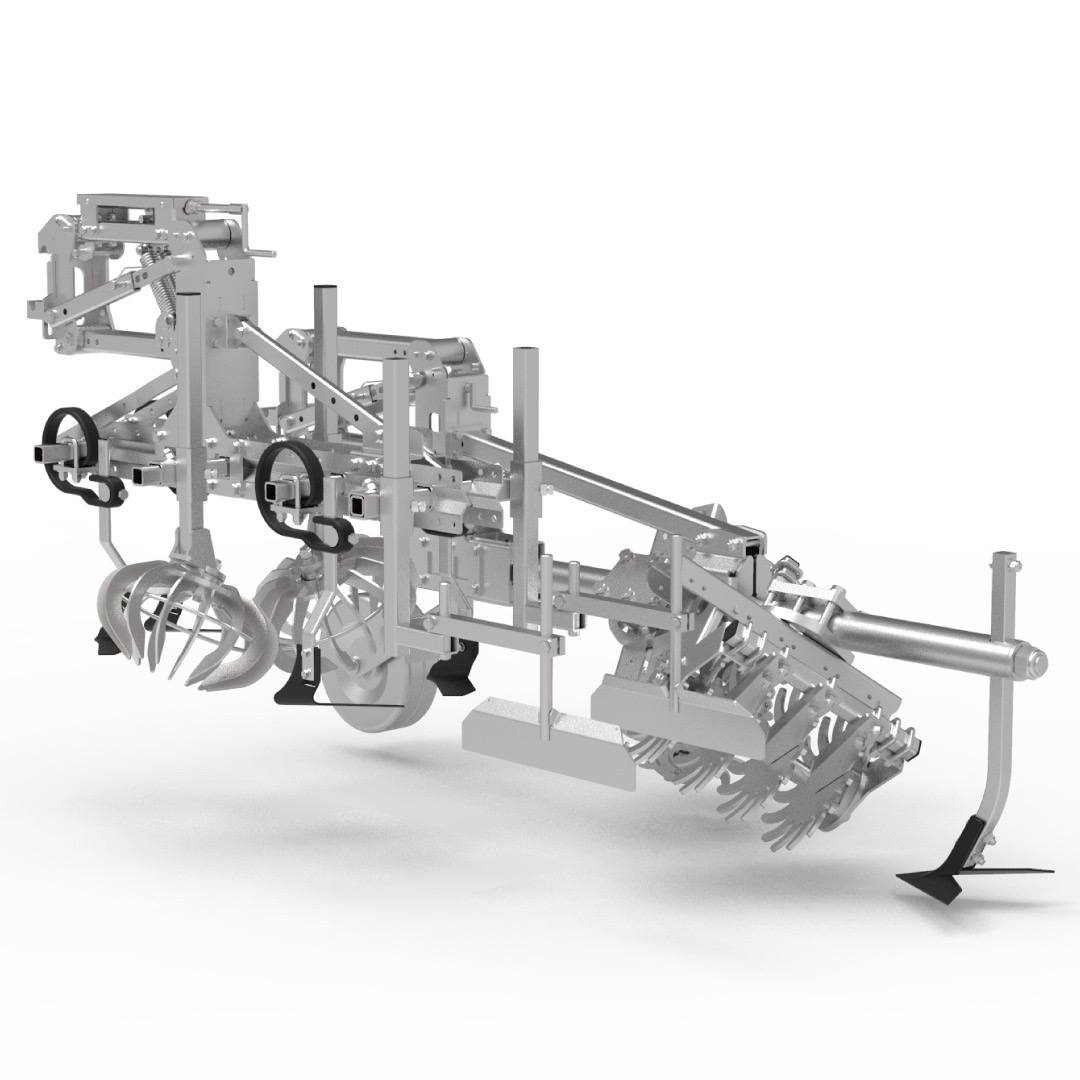

Одиночный элемент ROTODISK: Обработка междурядий

Элемент с двойной регулировкой:
– Регулировка давления на почву с помощью параллелограмма с переменной нагрузкой (настраивается рукояткой);
– Регулировка глубины обработки с помощью опорного колеса.

Боковые передние лапы (заппe):
Предназначены для рыхления плотной почвы и удаления мелких камней. Подходят для тяжёлых почв.

Роторы Rotovert или Rotoblizz
Для бережной обработки междурядий.

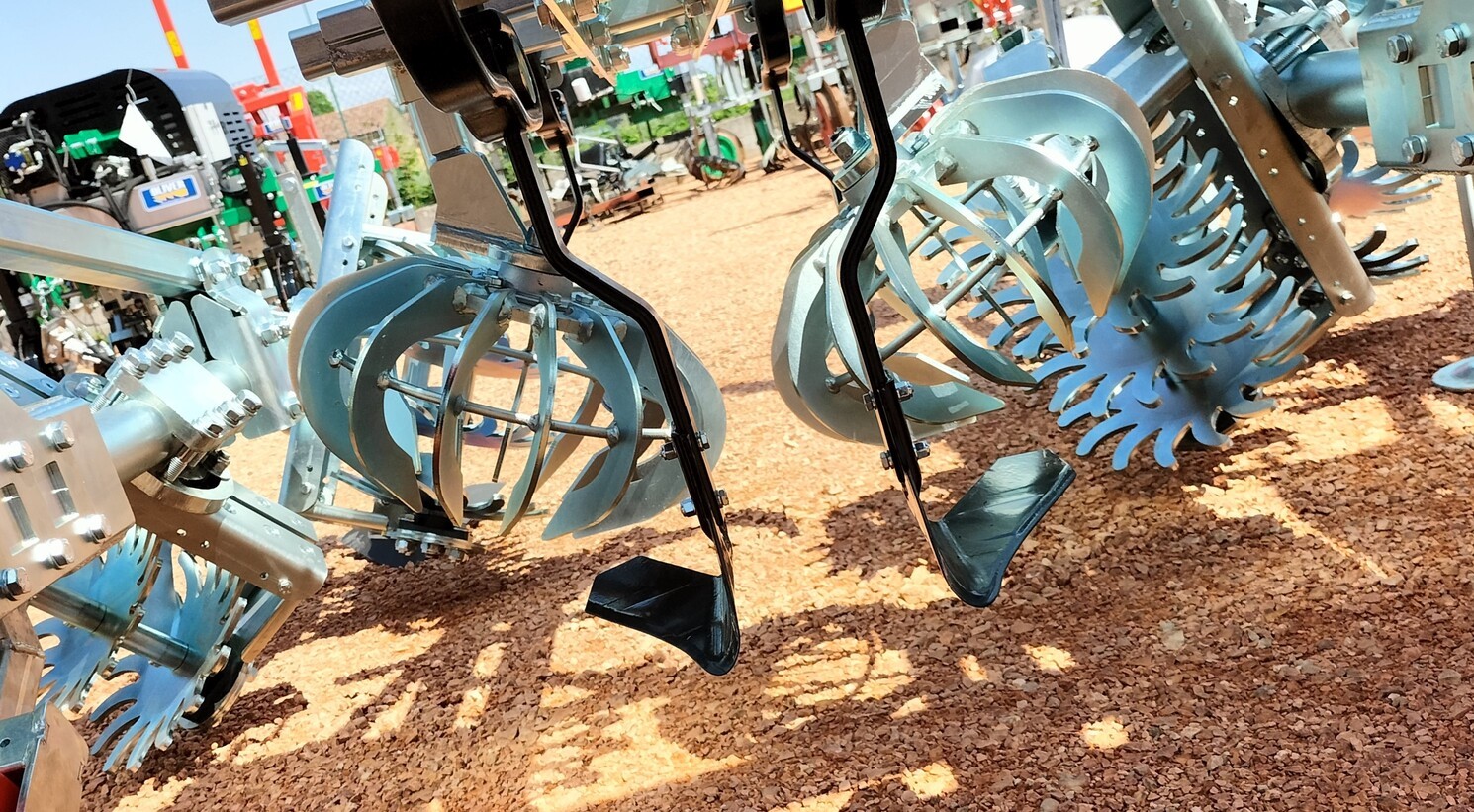

Роторы ROTODISK:
Из стали, с прямыми звездообразными лезвиями; угол наклона регулируется в сторону гребня.
Рабочая глубина – около 2 см, что способствует удалению сорняков и разрушению их семенного слоя.

Пара окучников:
Для возврата земли в ряды после обработки.

Фиксированный сошник (или: неподвижный бороздообразователь)
Для формирования или восстановления посадочной борозды.

НОВЫЙ: ПОДХОДИТ ДЛЯ МНОГОСТВОЛЬНОЙ ПРОПОЛОЧНОЙ МАШИНЫ, СКЛАДНОЙ

Элемент междурядной прополки TILT-I 13-25 см:

Подходит для таких культур, как салат или пересаженный лук или лук, цветы, в один ряд на плоскости или стволе, в хорошо подготовленной почве.

Конструкция:

Подпружиненная конструкция, несущая пару смещенных ротовертов.

Работа: один ряд

Движение: с вертикальной пружиной

Почва: ствол или плоскость

Тип культуры: Лук или лук, пересаженный в один ряд, шпинат, петрушка, базилик, зелень, пастернак, корнеплоды, самфир, цикорий, редис, салаты и другие.

опционально машины

Дополнительный список

Подвижная пружина

Крепятся болтами, установлены на направляющих колесах, они поднимают и разрыхляют колею трактора.

Система для подъема оросительного шланга

Устройство, которое поднимает шланг перед прохождением Rotovert

Разбрасыватель удобрений

Система, позволяющая вносить удобрения во время мотыжения и прополки.

RTK КАМЕРНЫЙ ПРИВОД

Чтобы облегчить оператору обзор рядов, мы устанавили камеру перед одним рядом.

Оператор может видеть увеличенную рабочую зону на мониторе.

В случае установленого RTK на тракторе, если машина оснащена гидравлическим приводом с помощью джойстика, привод трактора сможет сам отрегулировать движение машины. В этом случае присутствие оператора за монитором не обязательно.

АВТОМАТИЧЕСКАЯ СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С КАМЕРОЙ ДЛЯ ОБНАРУЖЕНИЯ РЯДА — одиночный или двойной

Перед машиной установлена специальная камера, которая определяет зеленый цвет растения и коричневый цвет почвы.

Специальное программное обеспечение обрабатывает предварительно установленные цвета, выделяя две различные области, которые программа использует для поддержания направления движения машины благодаря сменной раме.

Оператор с помощью экрана, размещенного в кабине, может одновременно видеть панорамное изображение рядов и направление, разработанное программным обеспечением.
