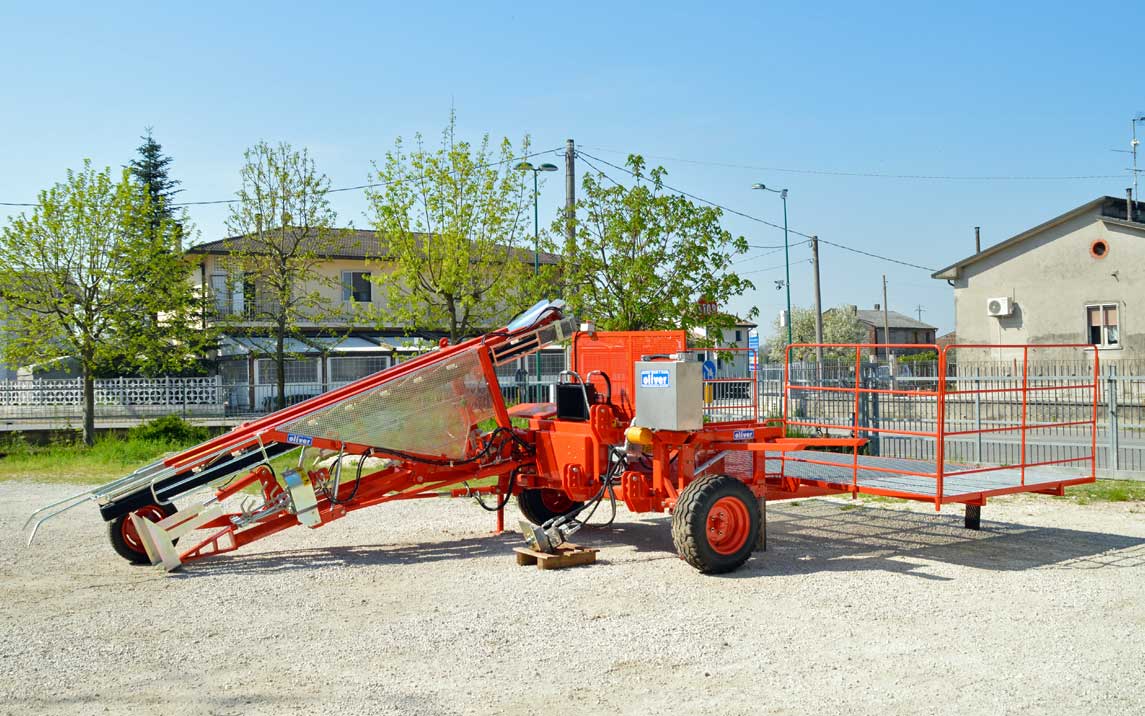

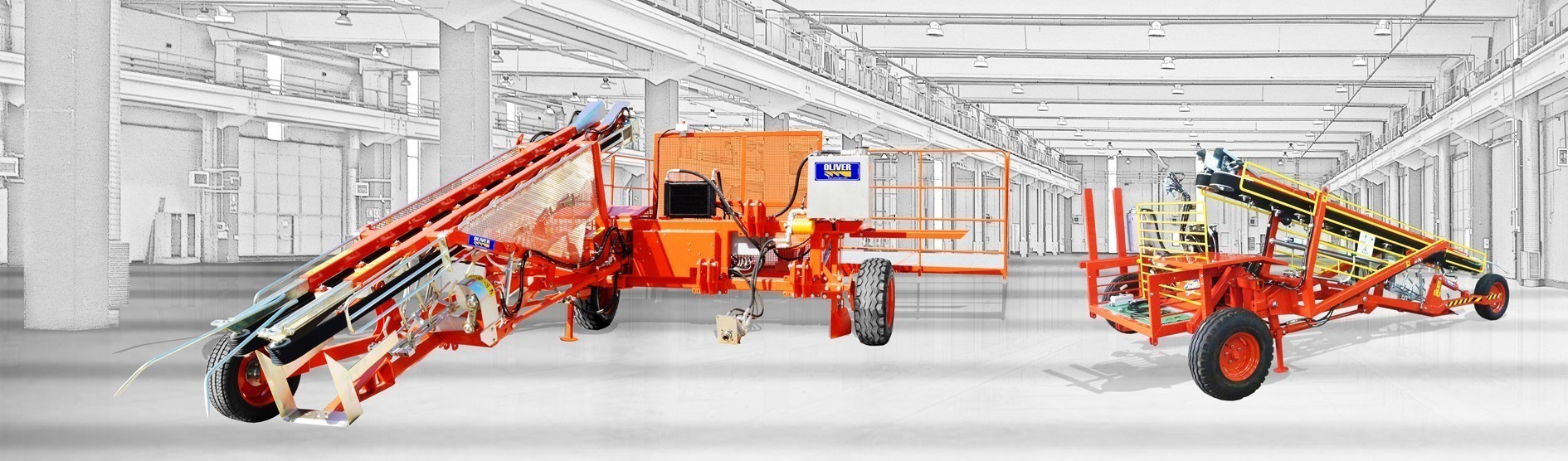

Уборочная машина SP96

Предназначен только для питомников плодовых деревьев

Уборочная машина SP96 — это машина, предназначенная для:

— земляных работ

— сбора урожая

— сортировки

— хранения саженцев

Легко работает на любом типе почвы, особенно твердой / тяжелой / глинистой.





Подходит для питомников из:

300 000 плодовых деревьев, декоративных и корневых черенков, с ежедневной урожайностью более 20 000 растений, собранных и отсортированных.

Работает на корневых системах от 30 до 45 см и выше.





Конфигурация машины:

Технические особенности

Конструкция и функциональность

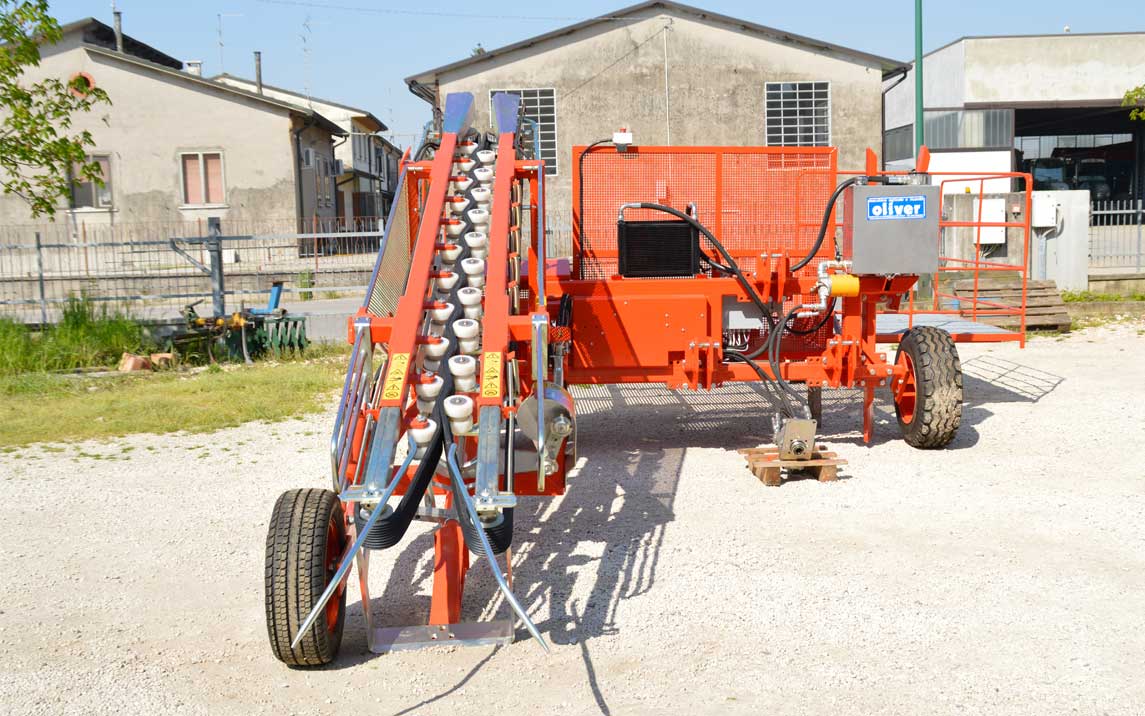

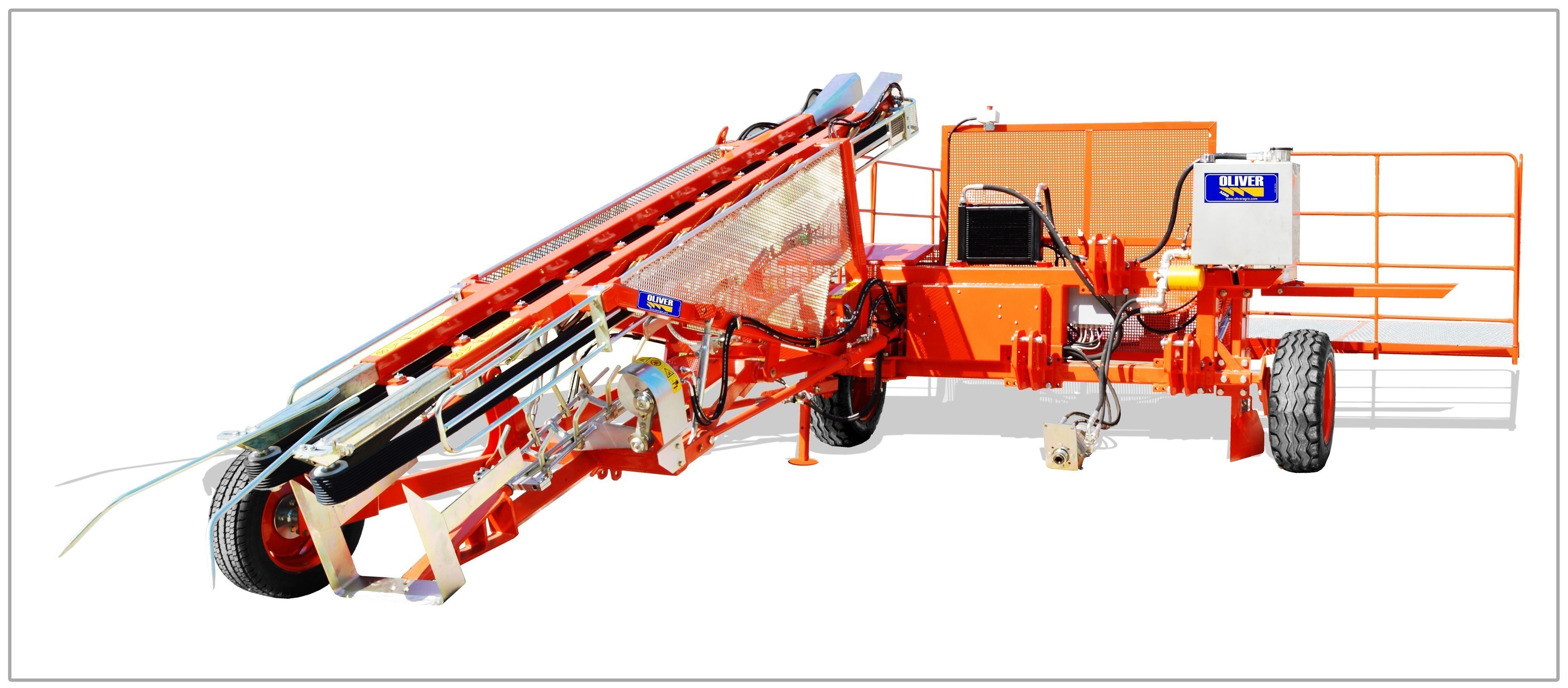

Уборочная машина SP96

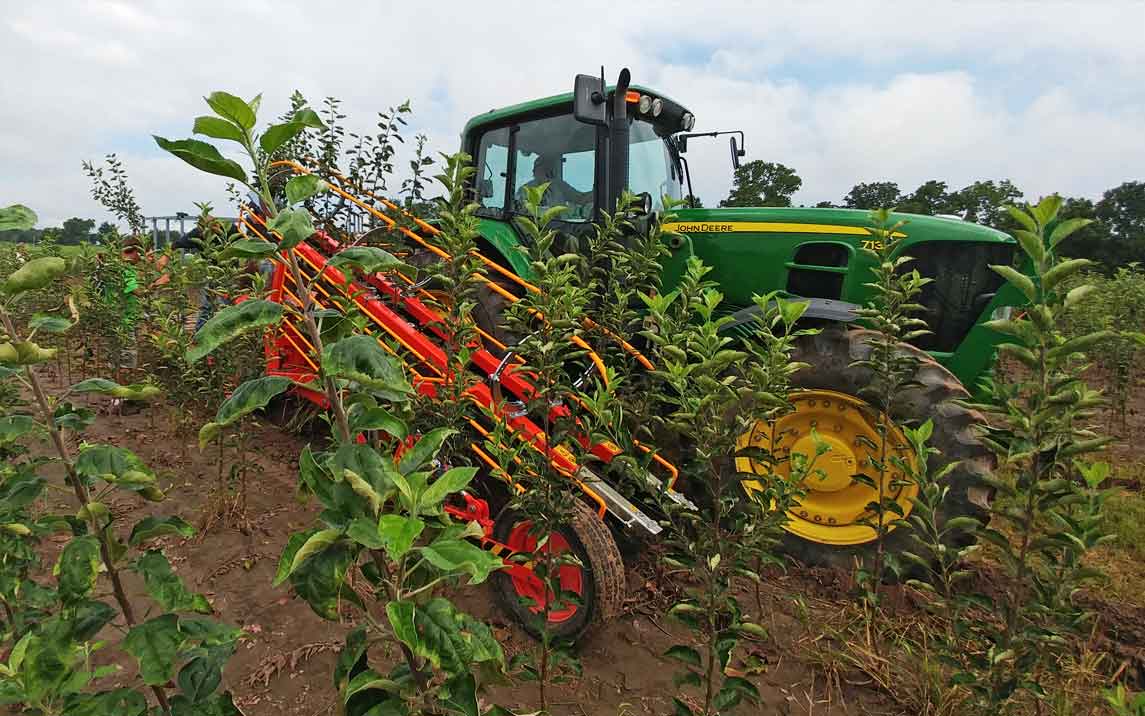

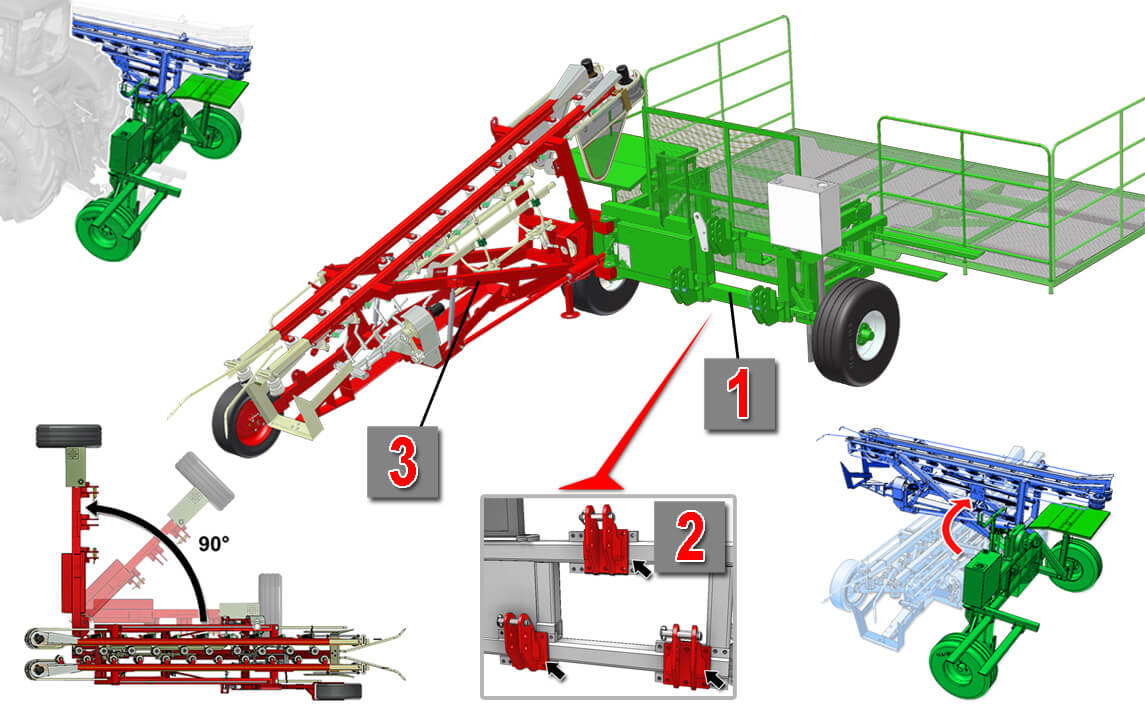

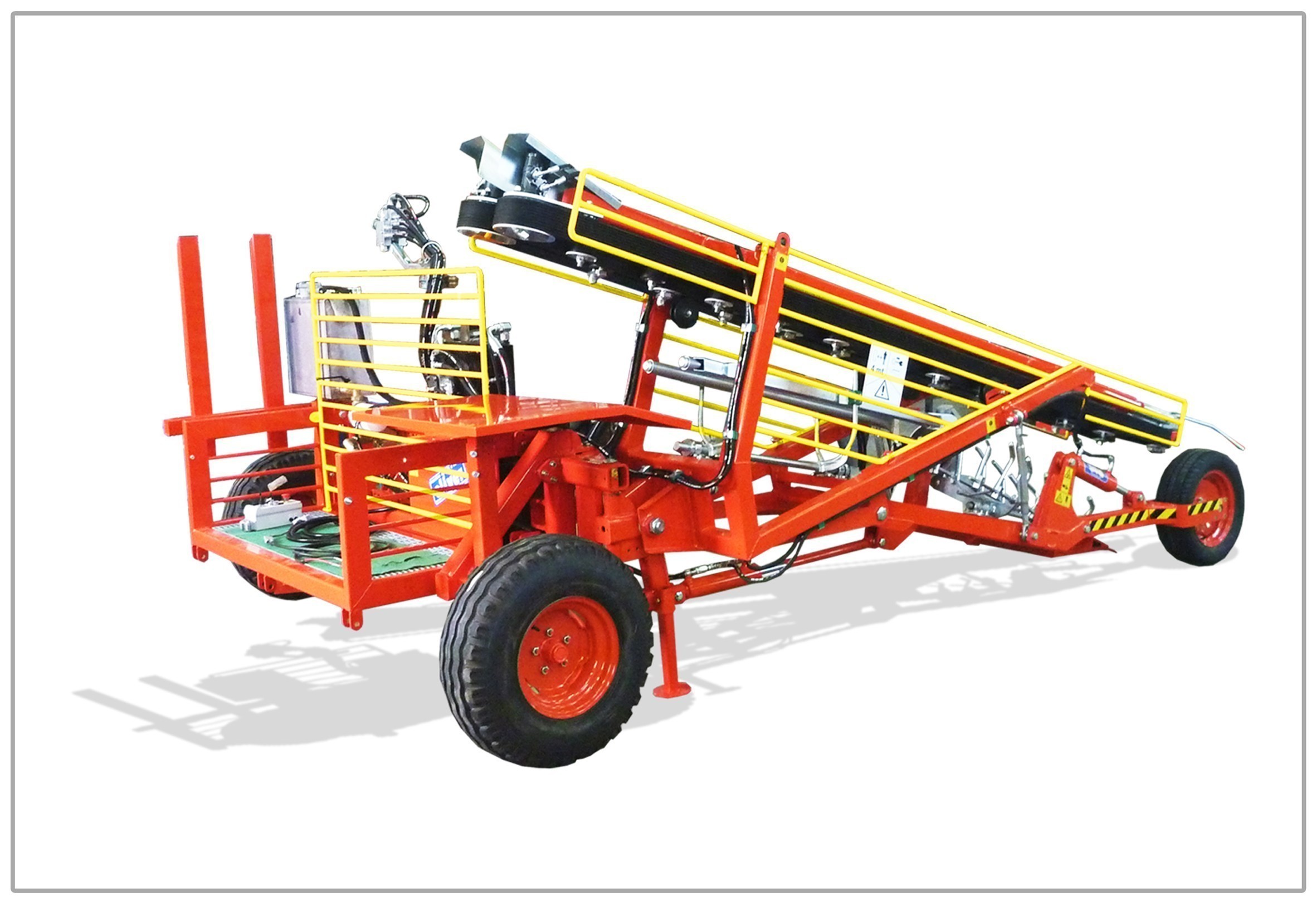

представляет собой буксируемую машину, состоящую из неподвижной рамы (1), оснащенной третьей регулируемой точкой (2) для сцепления с трактором. Имеется мобильная рама (3), которая при транспортировке позволяет закрывать машину на 90 °, уменьшая ее габаритные размеры.

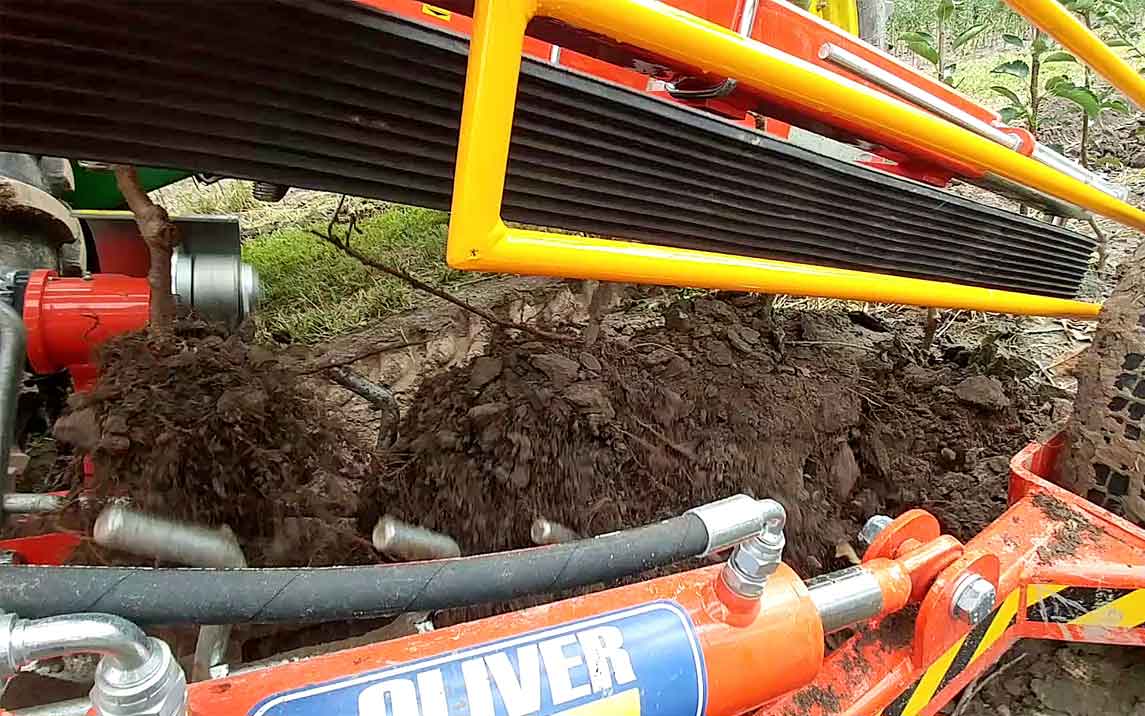

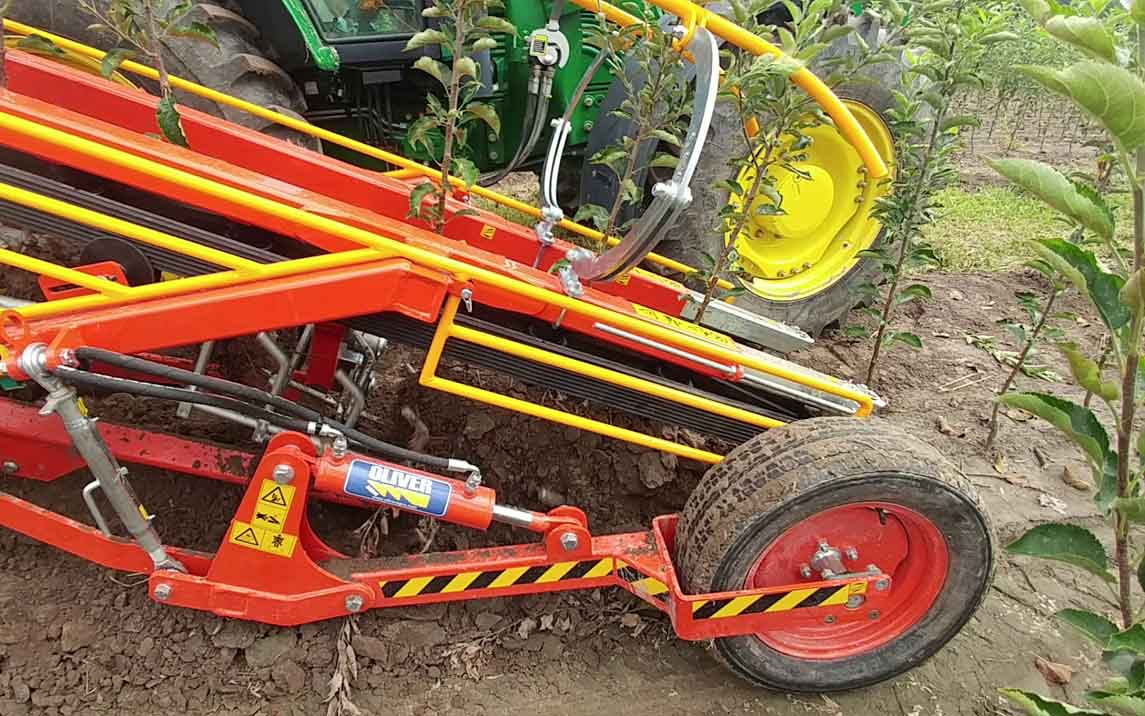

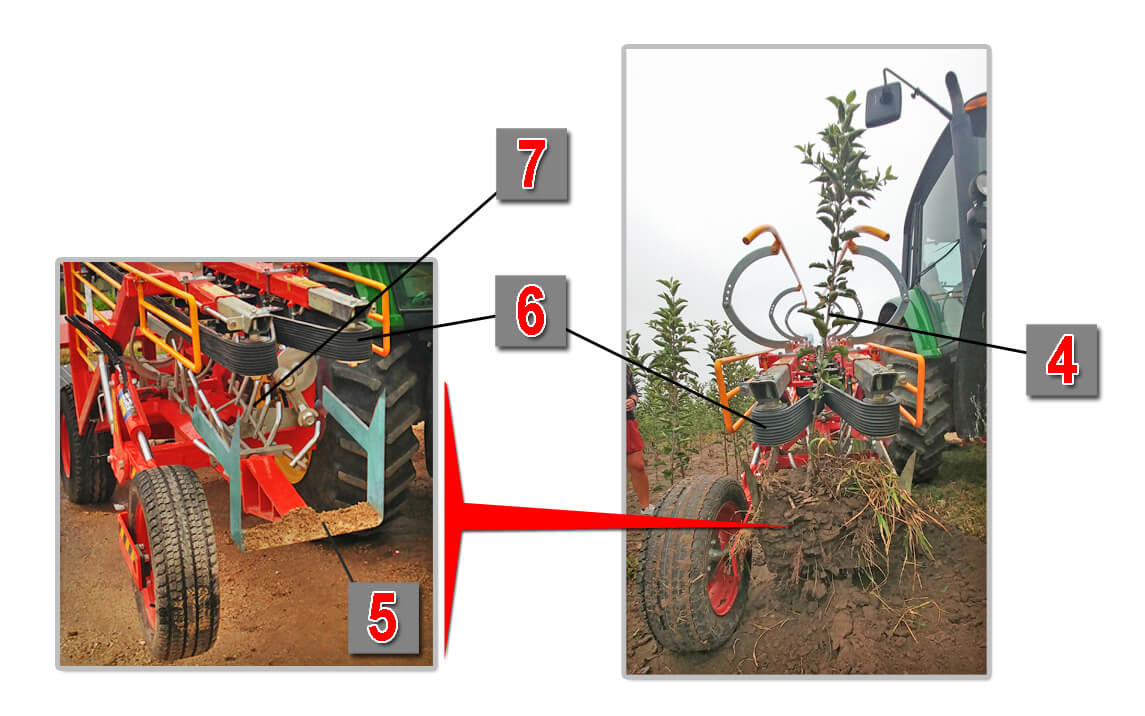

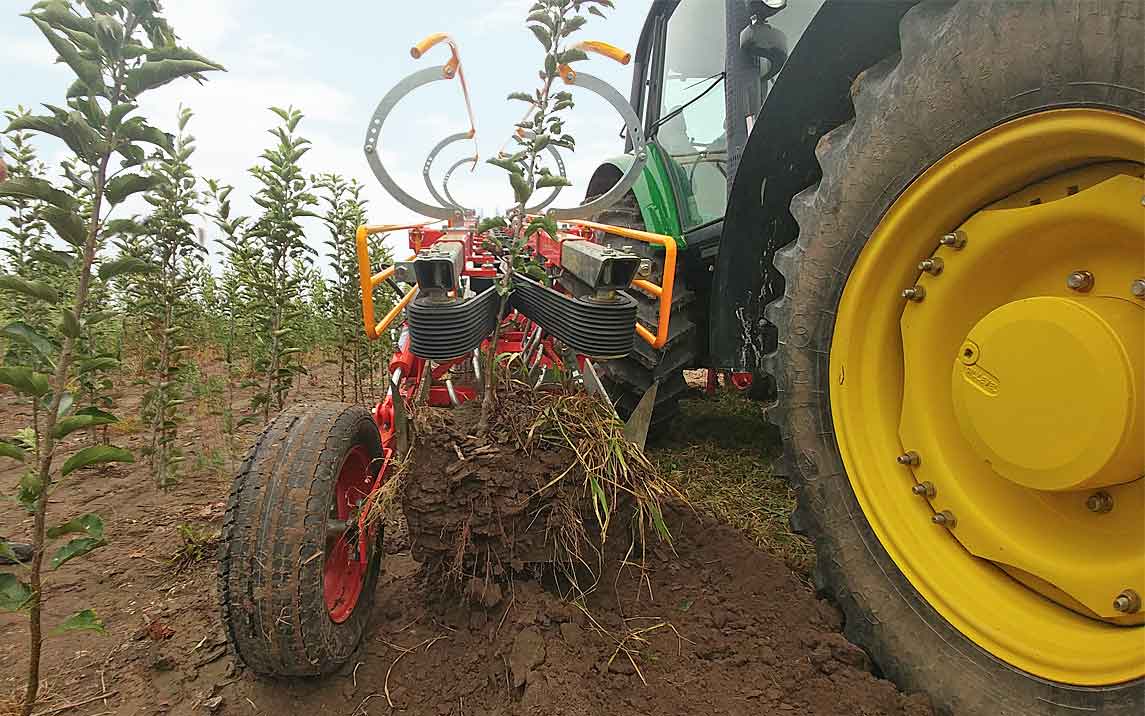

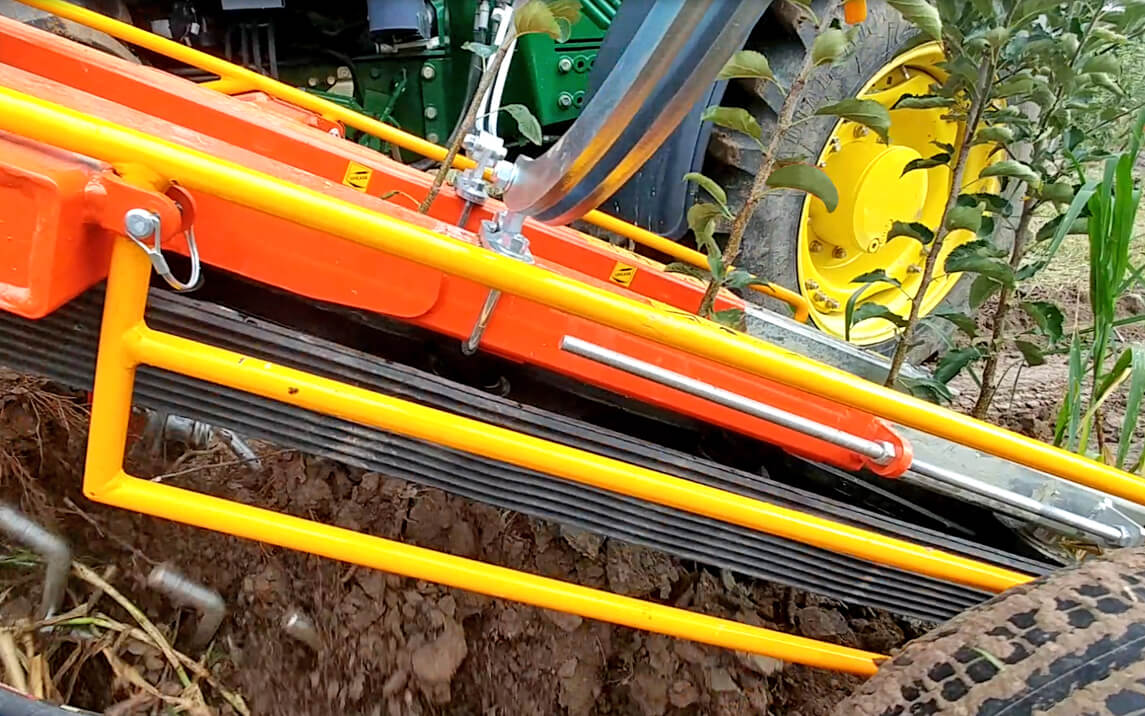

Уборочная машина SP96 извлекает растение (4) благодаря копающему ножу (5), который проникает глубоко в почву, под корневую систему, до 50 см.

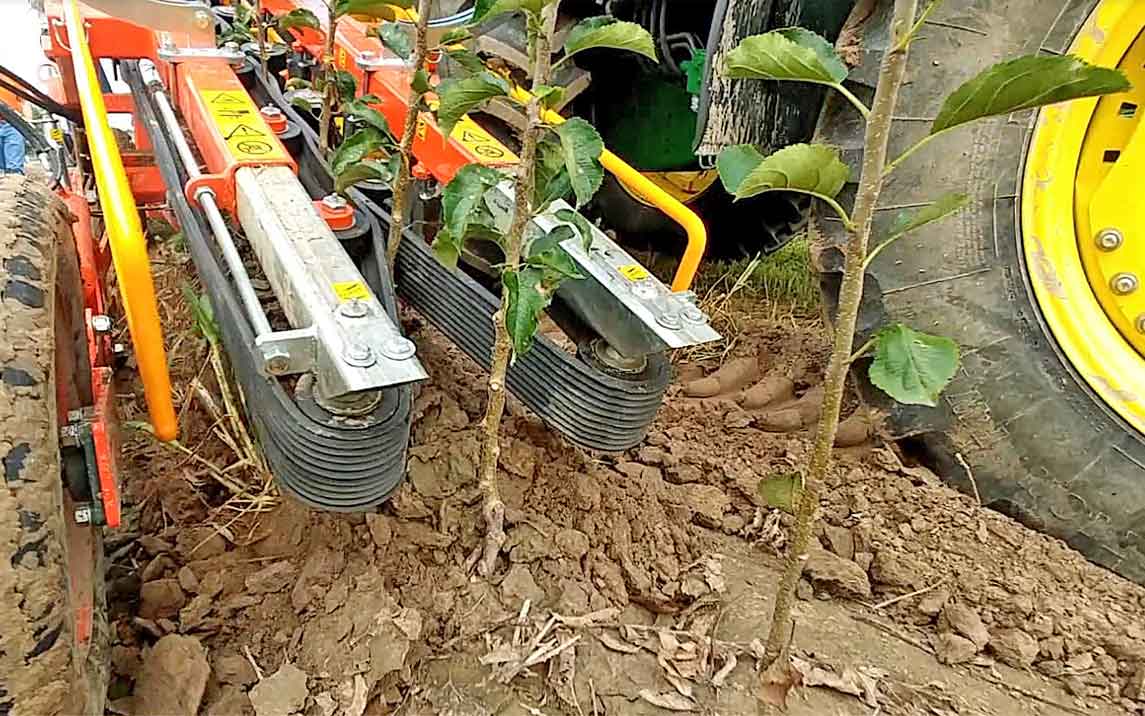

Одновременно конвейерная лента (6) транспортирует стебель растения к первому шейкеру (7).

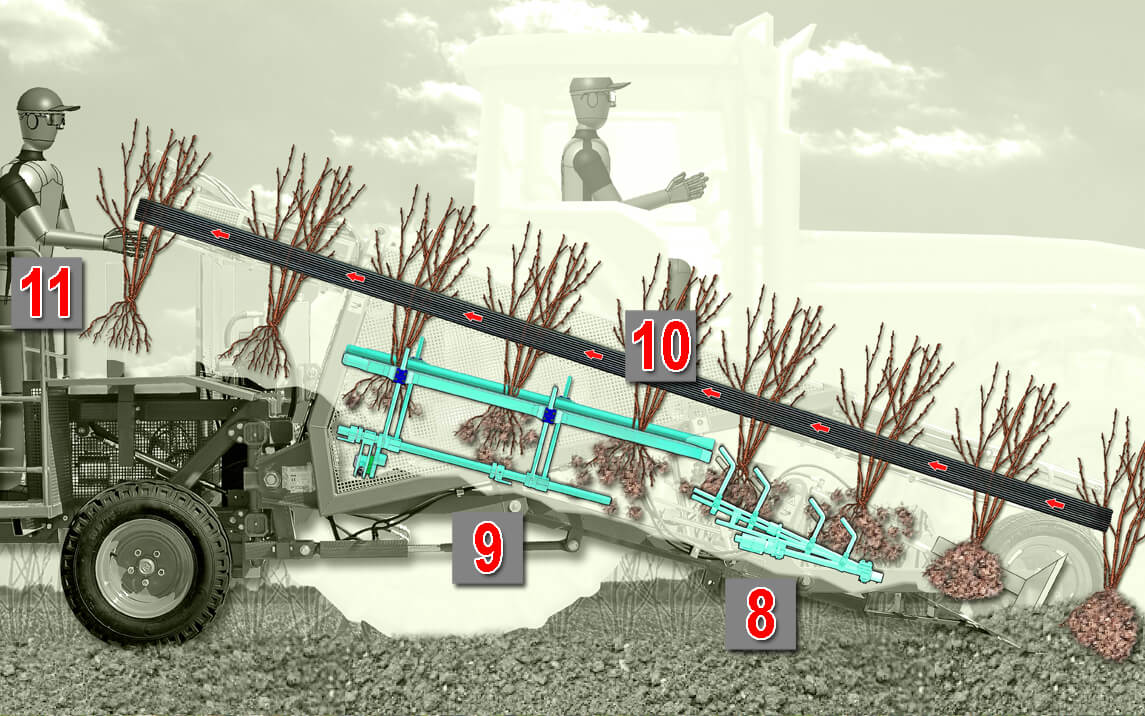

Первый шейкер (8), поочередно вибрирующий, выполняет первый сбор грунта от корней растения.

Сразу после этого второй шейкер (9) завершает работу по снятию верхних слоев грунта, освобождая корневую систему растения.

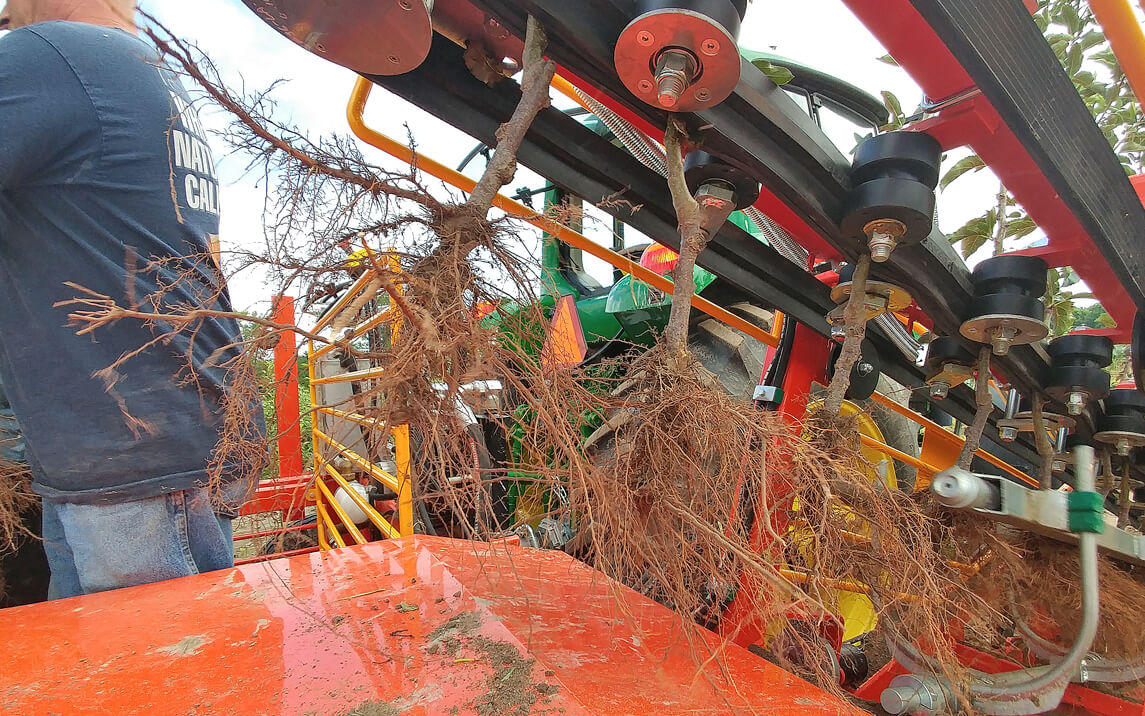

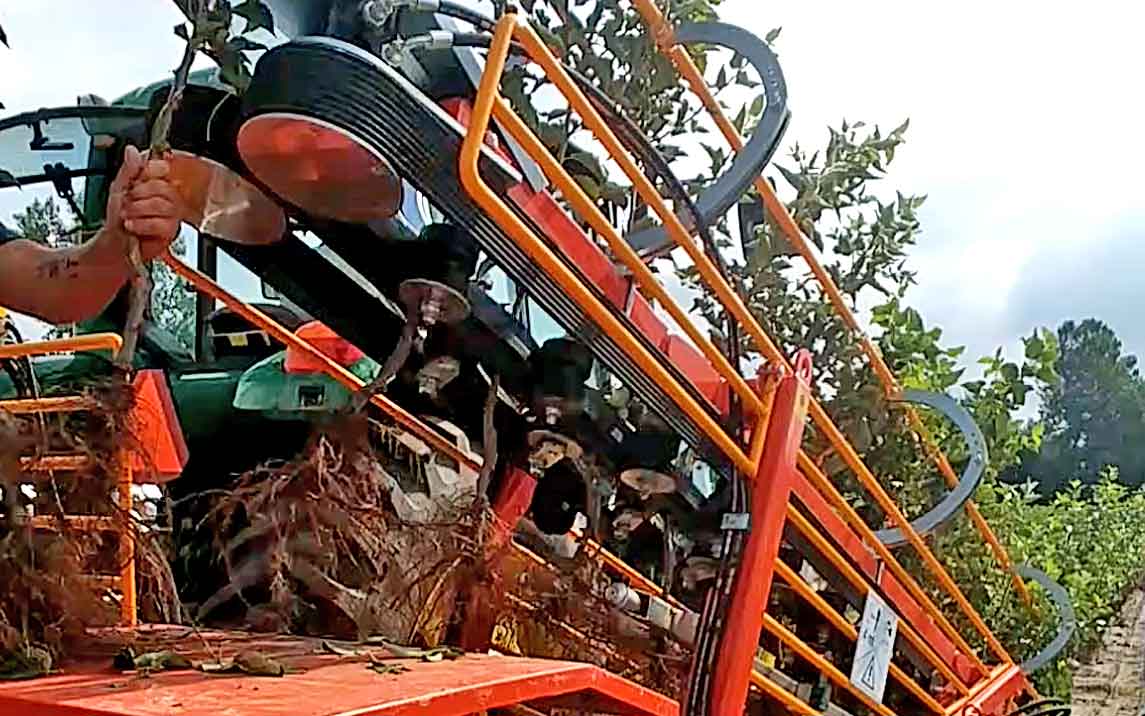

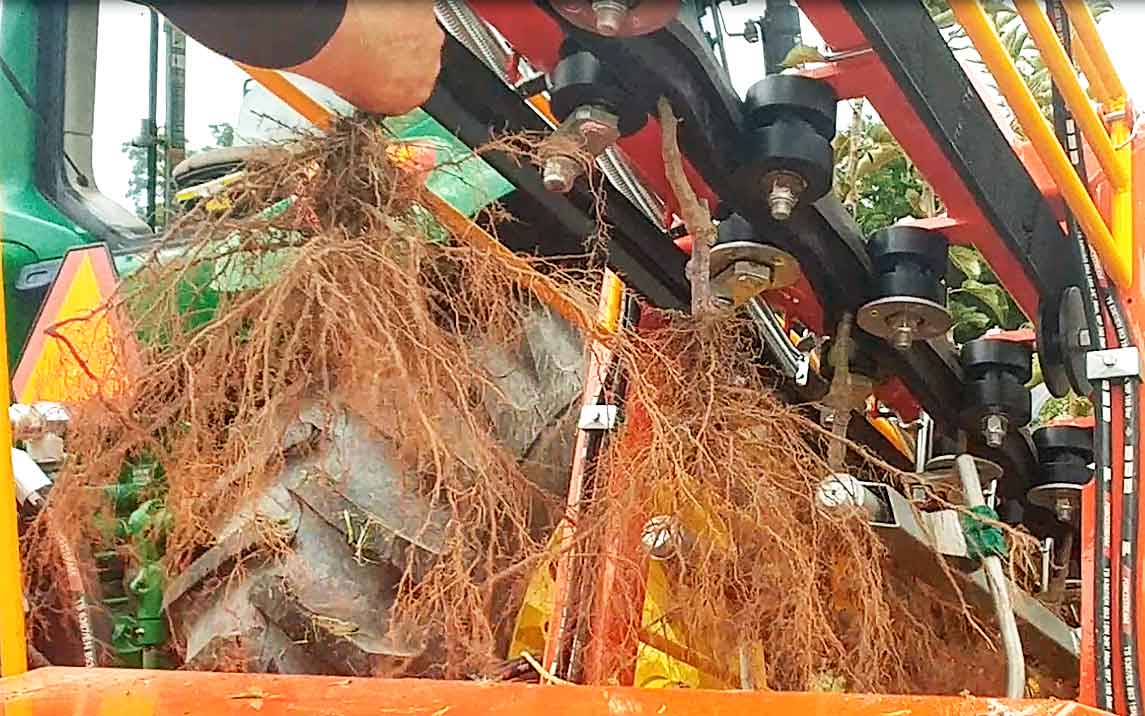

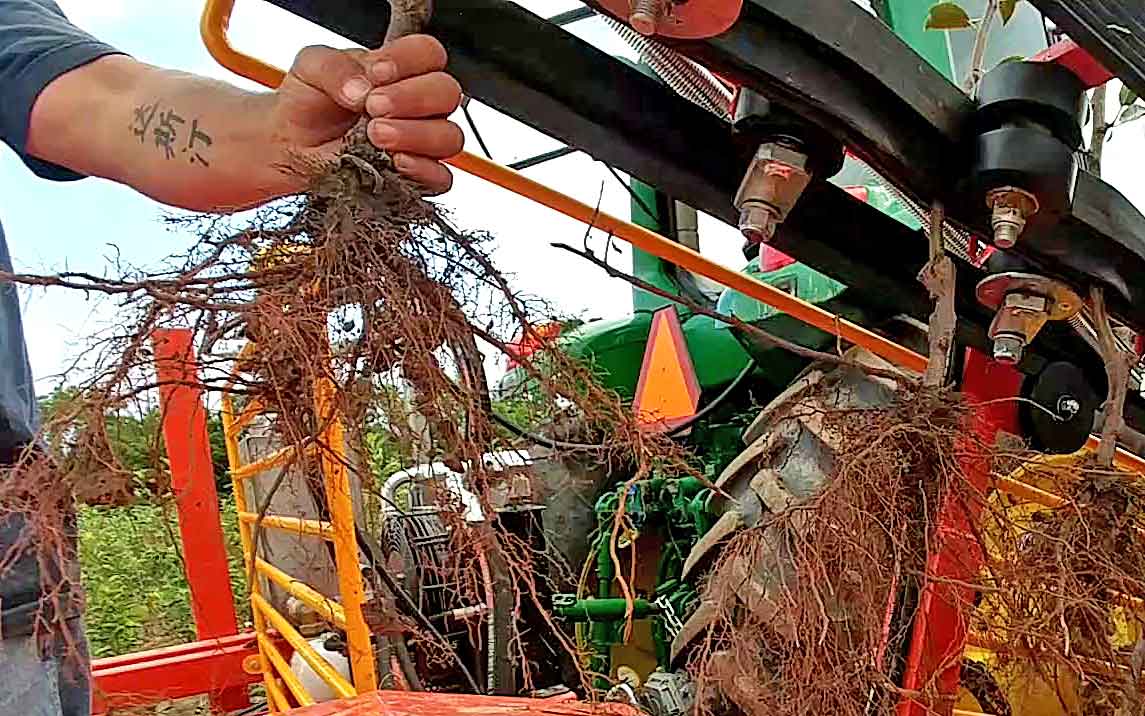

Конвейерная лента (10) удерживает растения на месте, подводя их к оператору(11), который собирает их для сортировки.

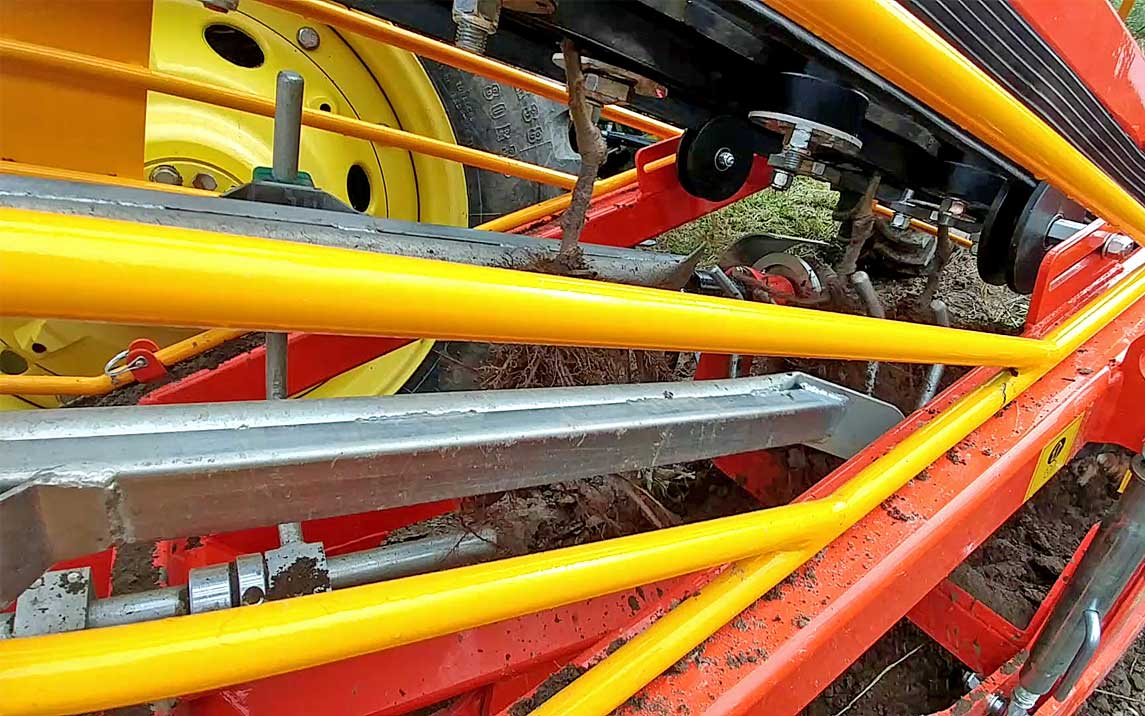

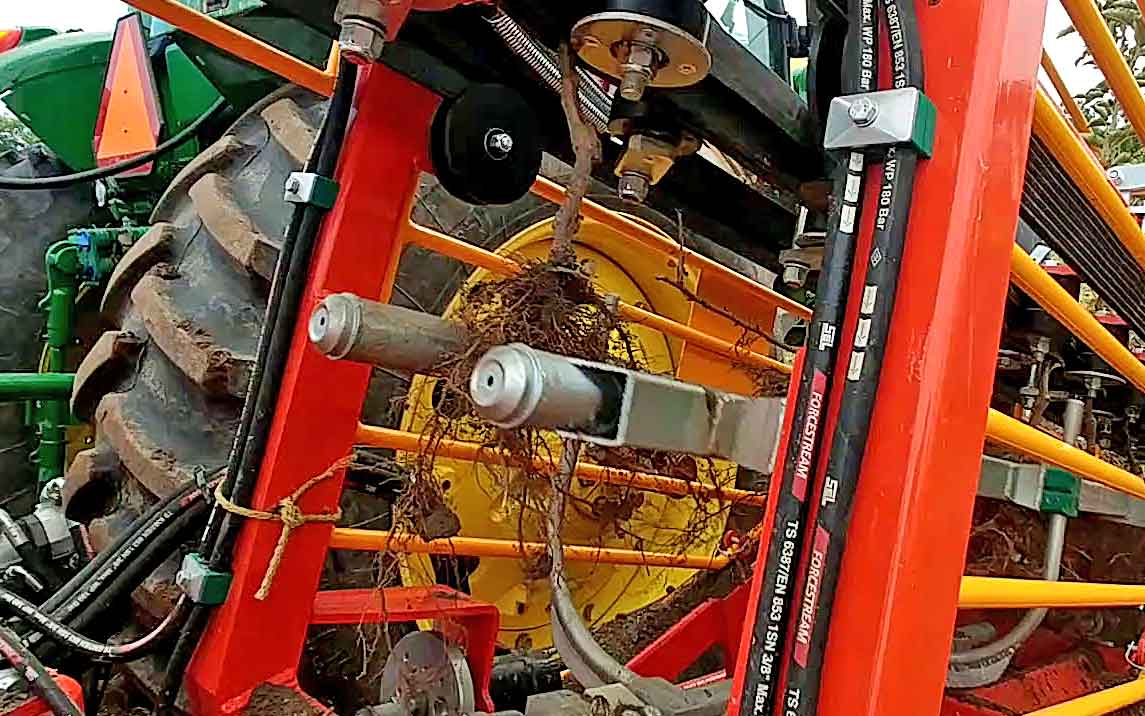

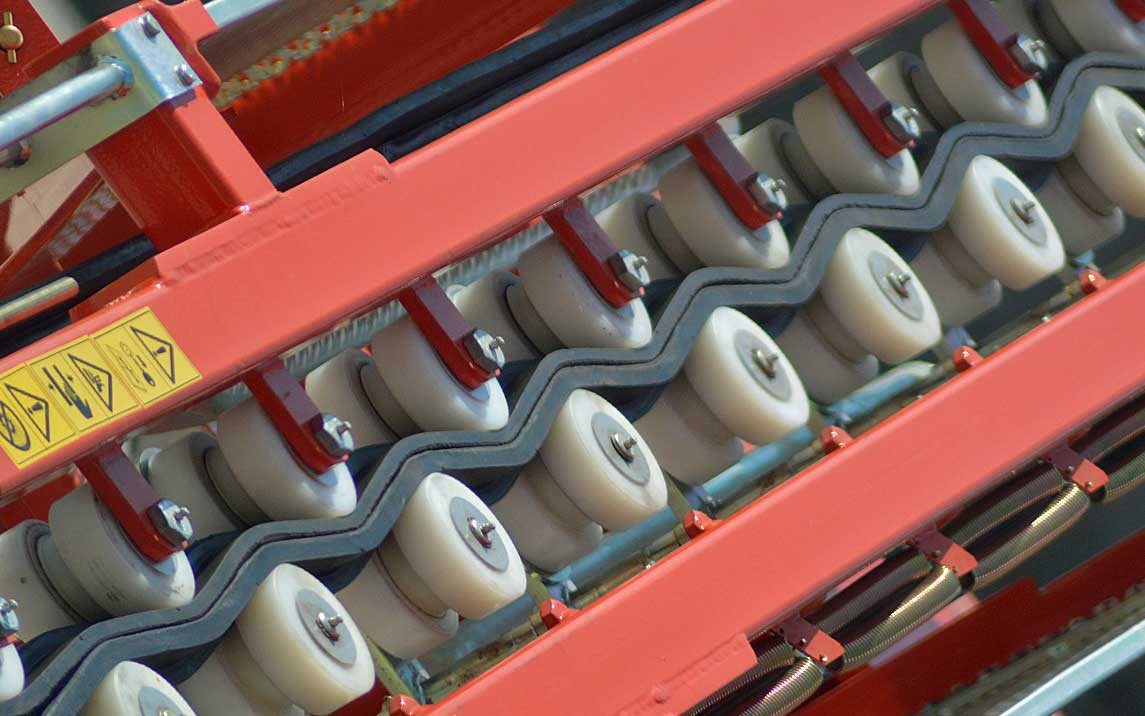

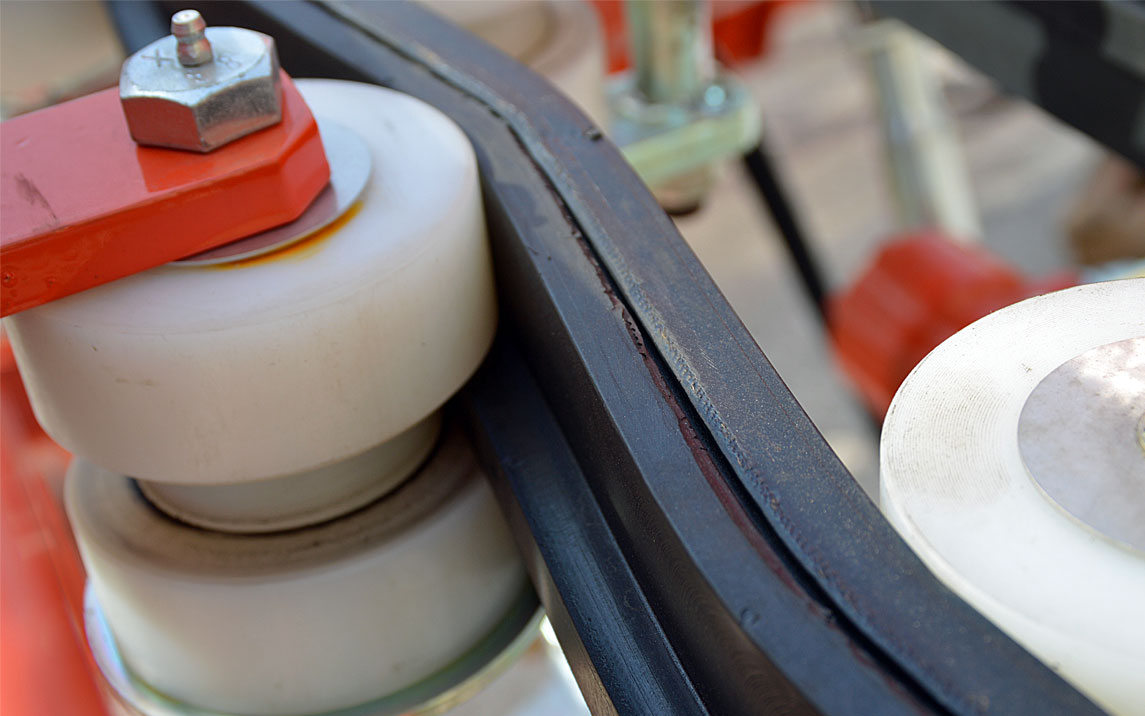

Первый вибратор в деталях.

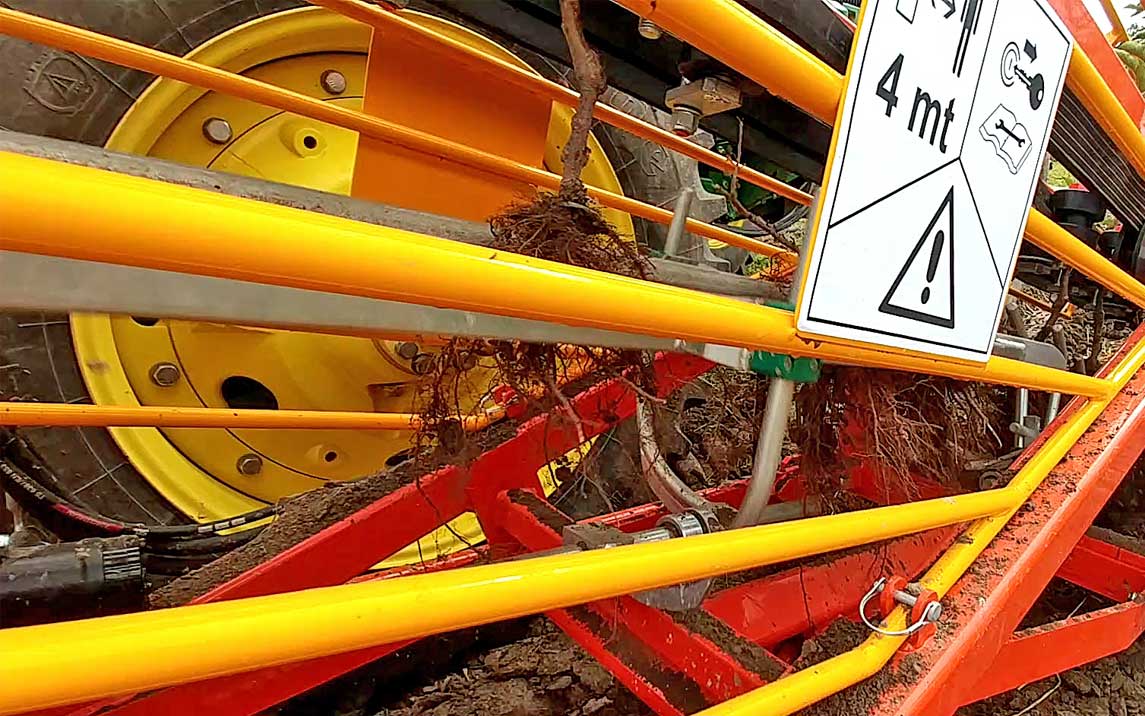

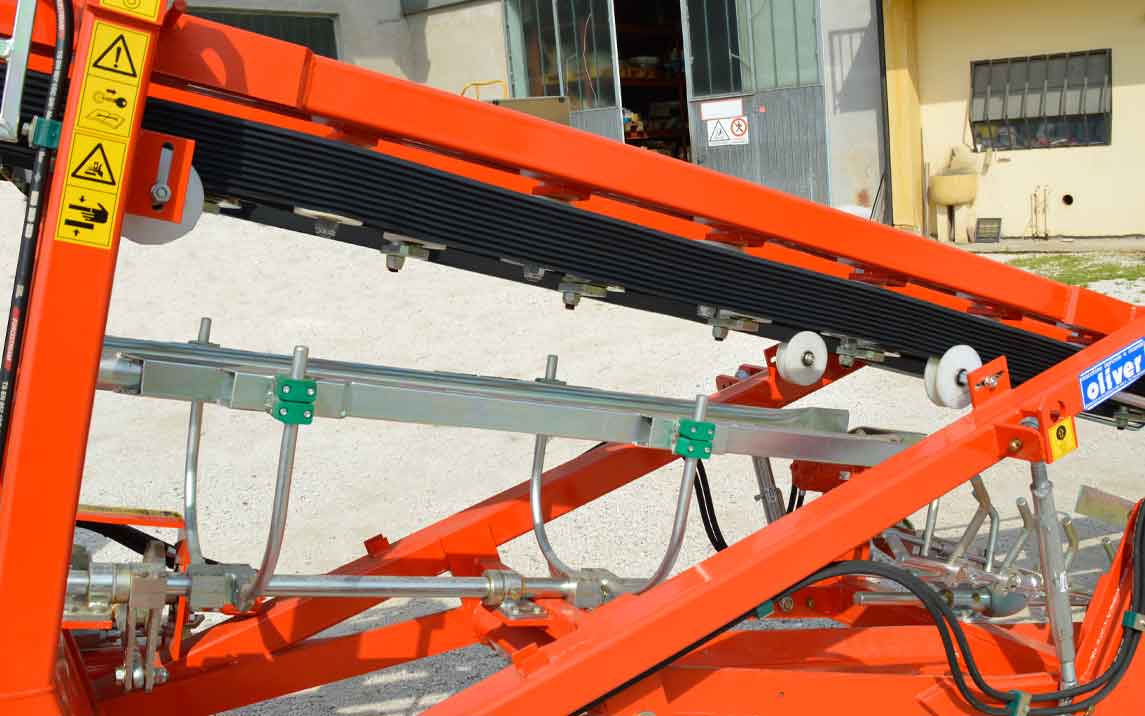

Второй вибратор детально.

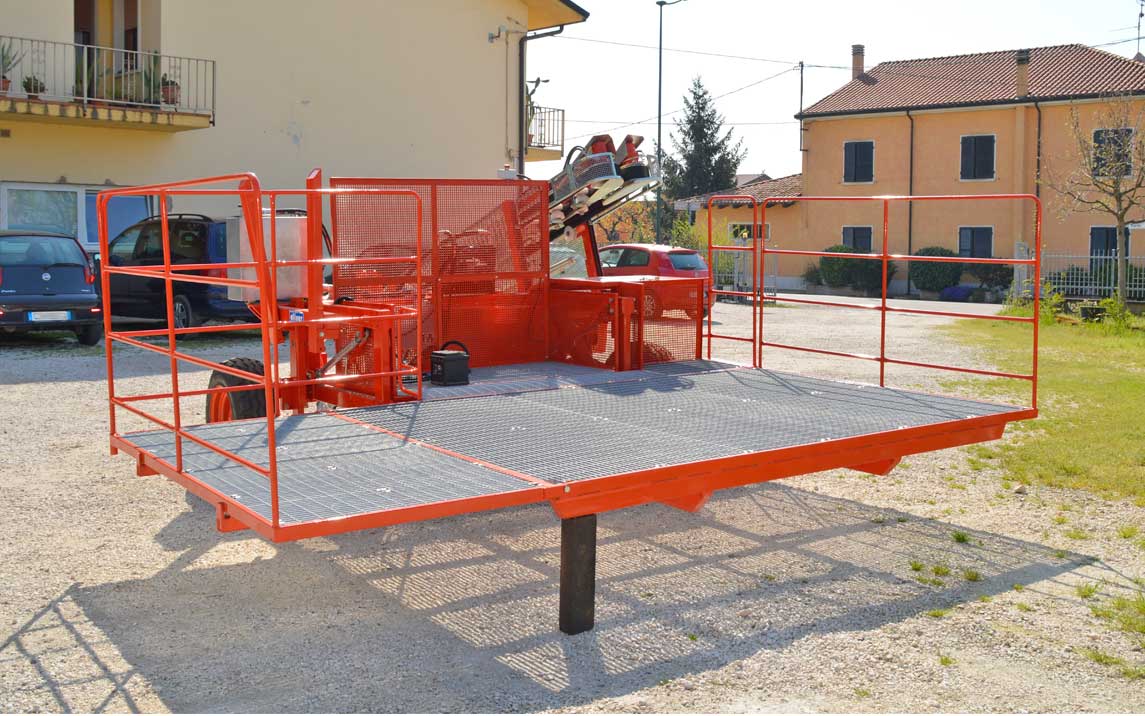

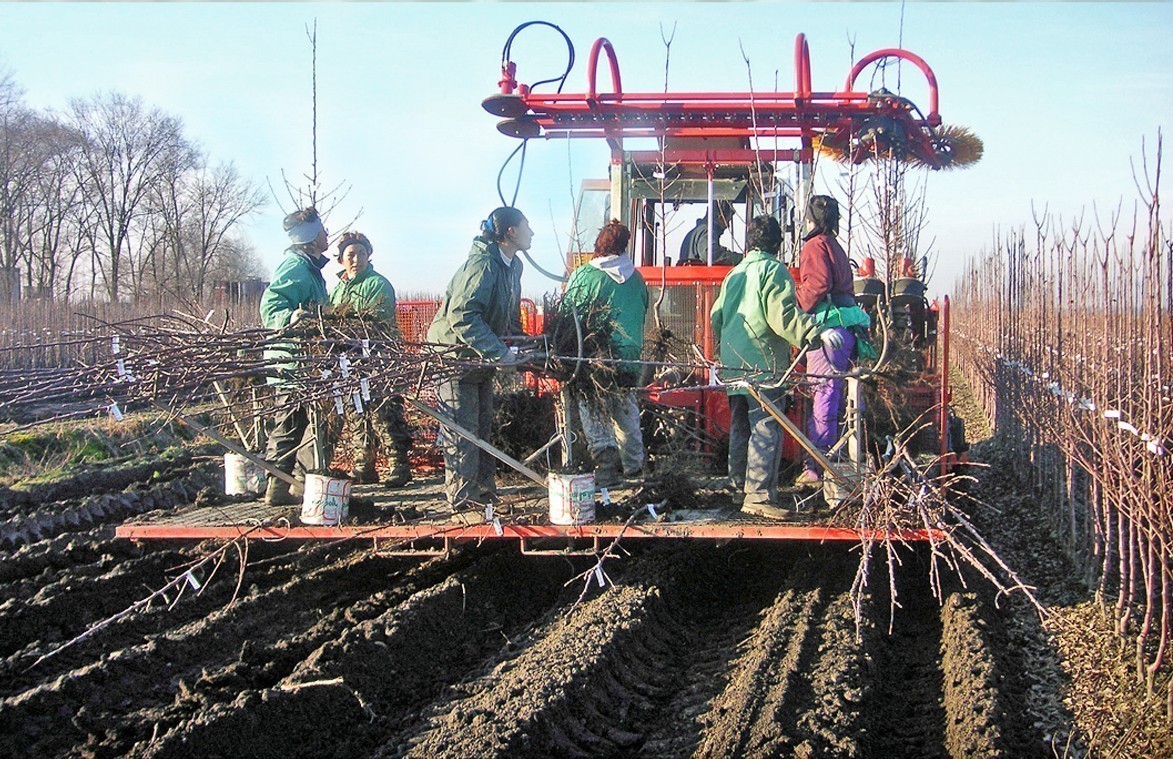

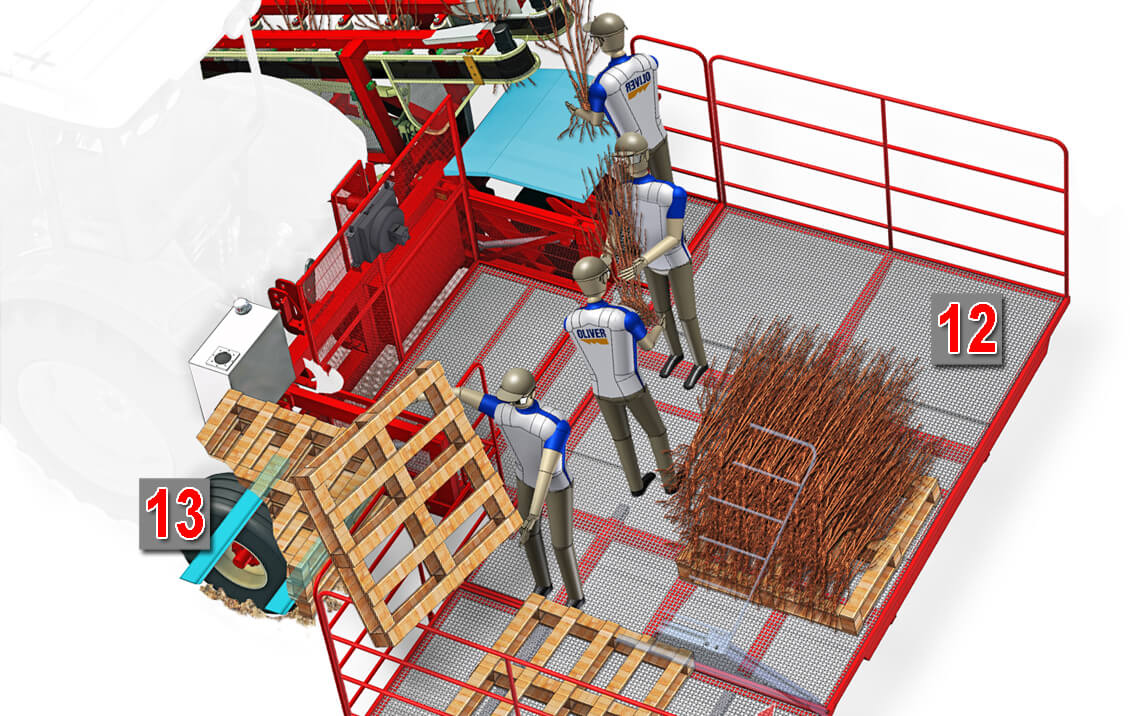

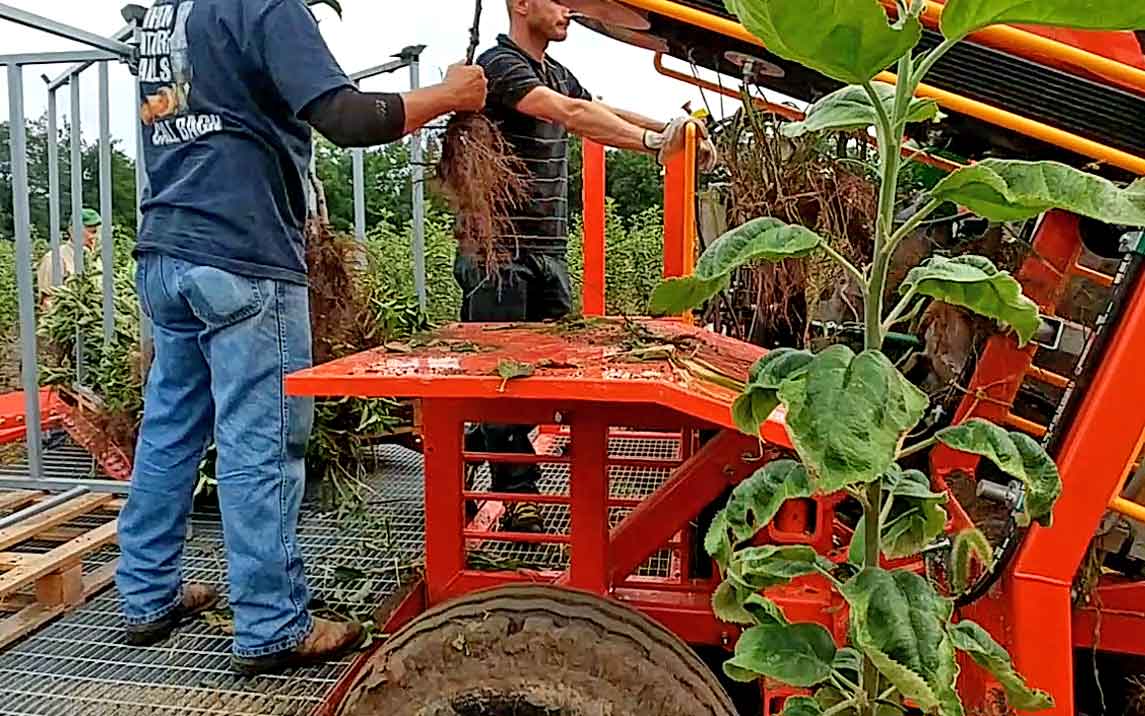

На машине SP96 установлена платформа (12), на которой операторы выполняют сортировку растений.

Машина оснащена двумя вилками для поддонов (13), которые используются по мере необходимости

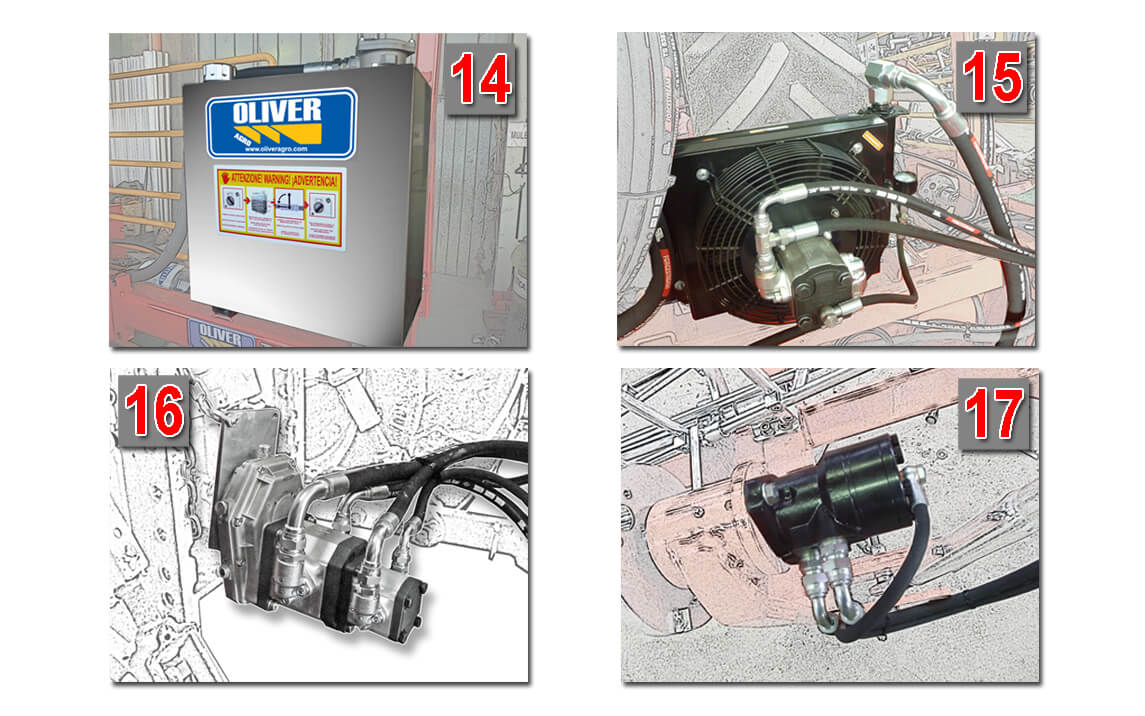

Машина оснащена автономной гидравлической / электрической системой:

14) масляный бак

15) система охлаждения масла

16) группа соединенных насосов, которые приводятся в движение коробкой передач, подключенной к трактору.

Соединенные насосы питают гидромоторы шейкеров, лент и гидроцилиндров.

17) гидромоторы, которые перемещают конвейерную ленту первого и второго шейкеров.

.

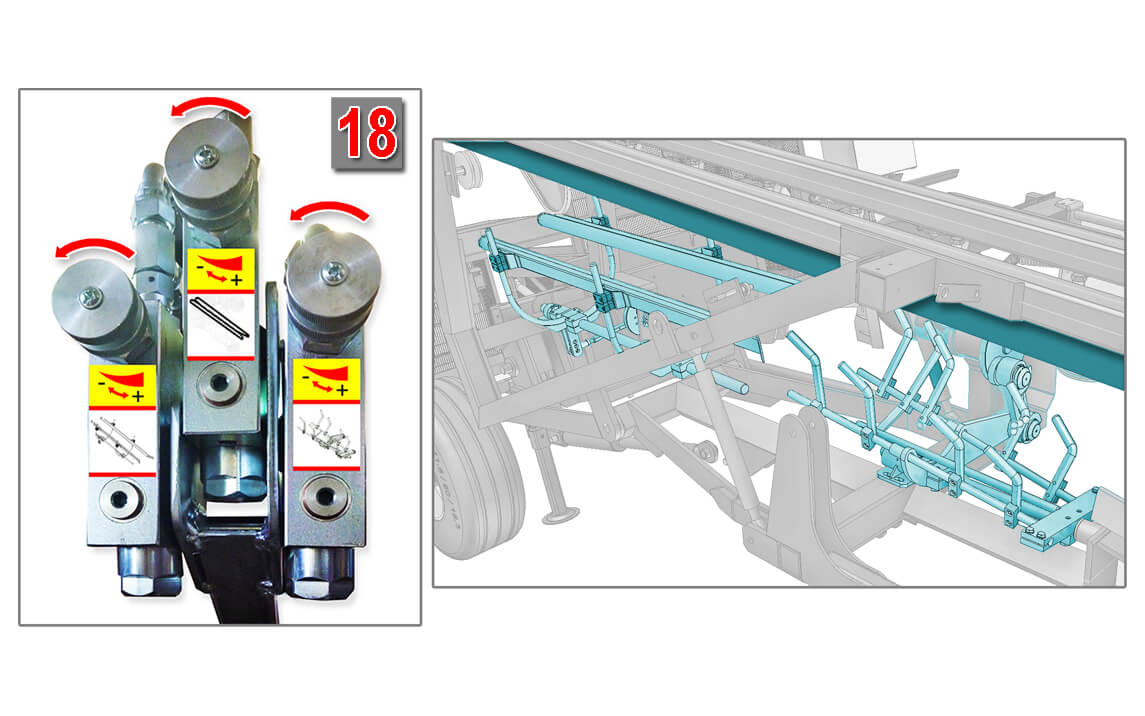

18) регулятор сорости конвейерной ленты первого и второго шейкера.

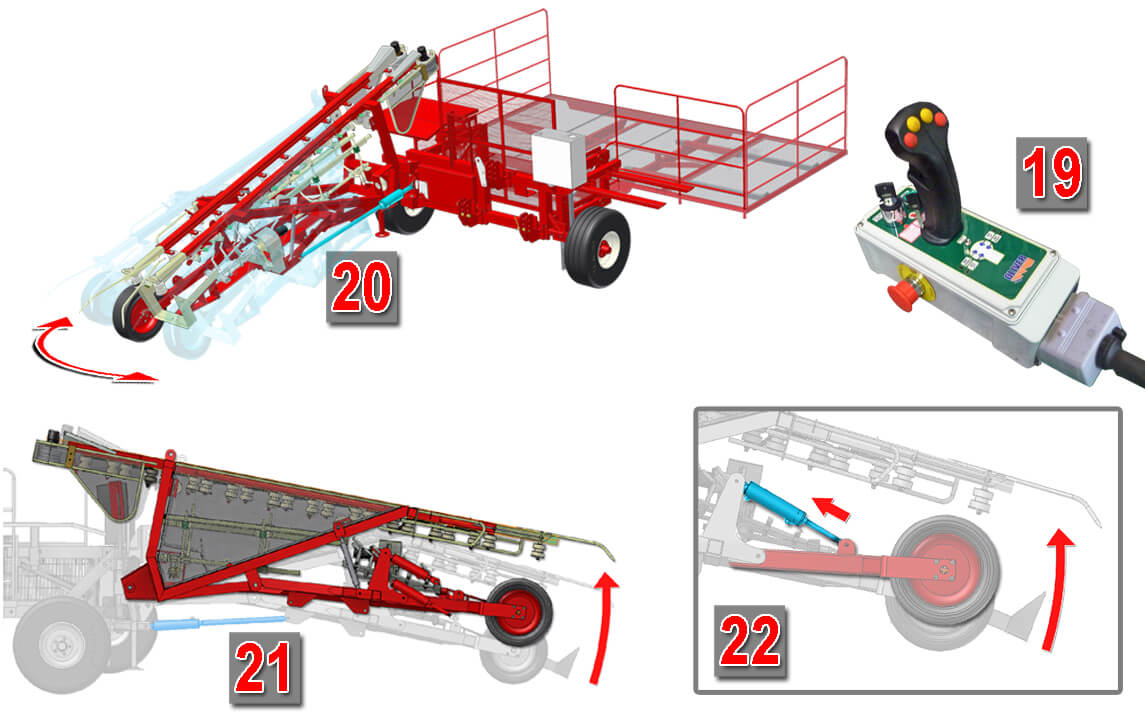

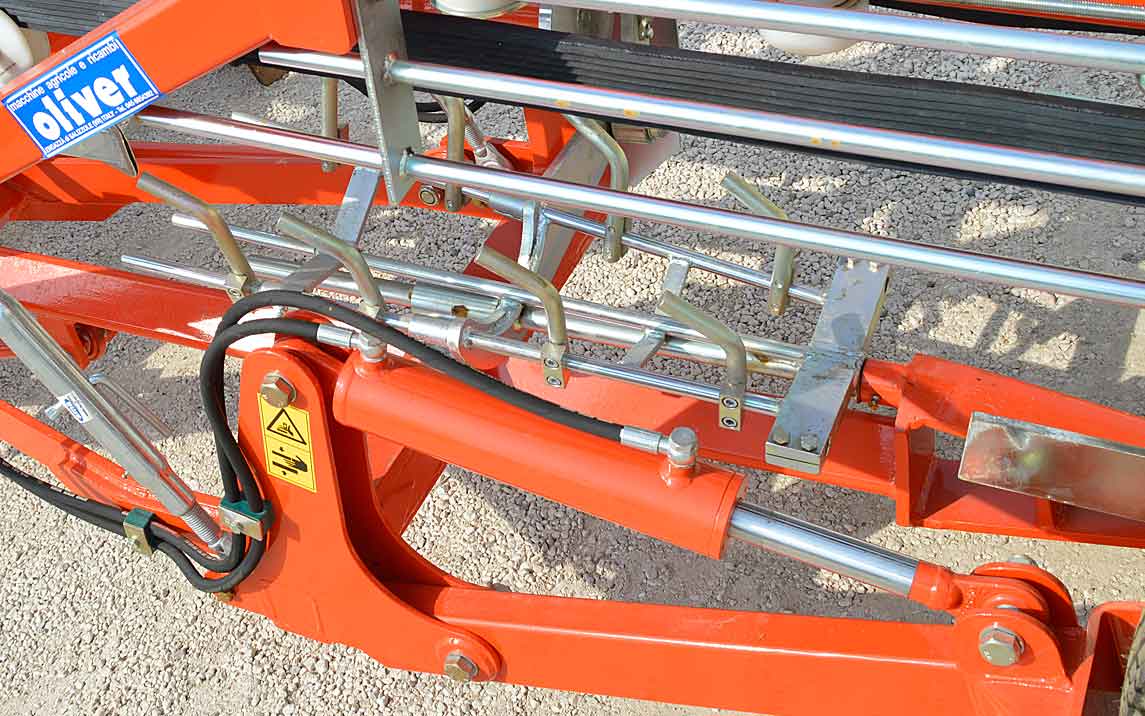

Три гидравлических цилиндра приводятся в действие пультом управления (19). Рулевой цилиндр (20) исправляет и поддерживает движение машины во время работы. Подъемный цилиндр (21) поднимает и опусткает подвижную раму (22) во время работы и поднимает ее во время движения. Экскаваторный буровой цилиндр (23) регулирует рабочую глубину копающего ножа.

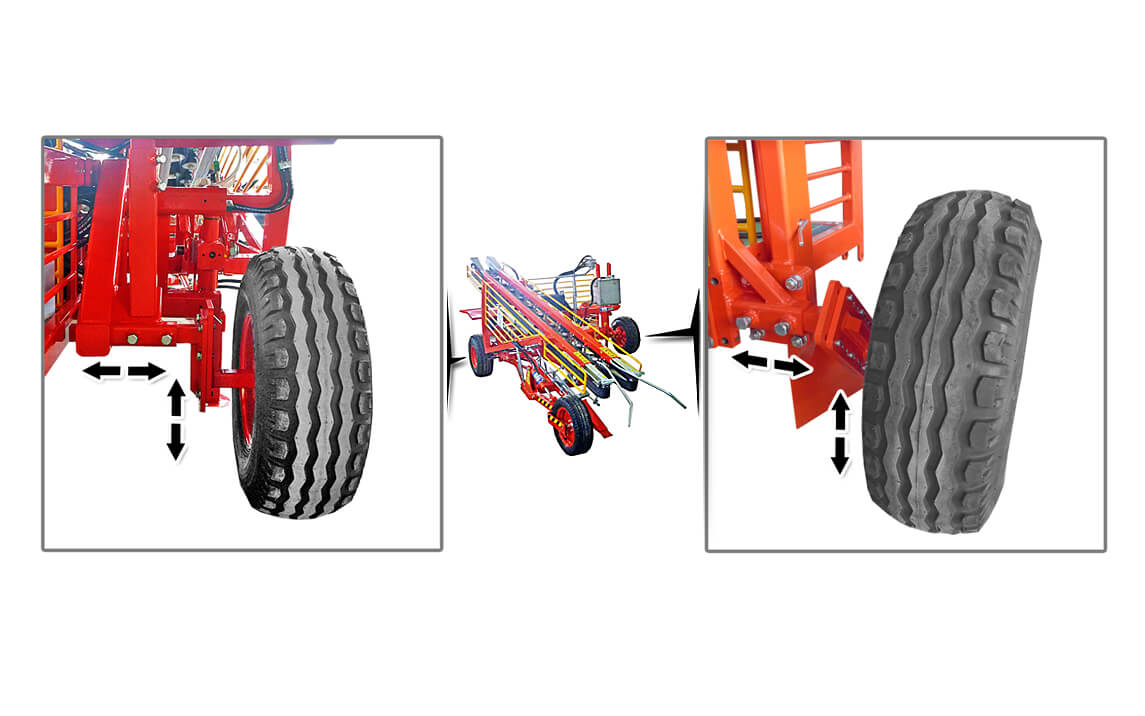

Два стабилизирующих колеса регулируются по высоте и ширине.

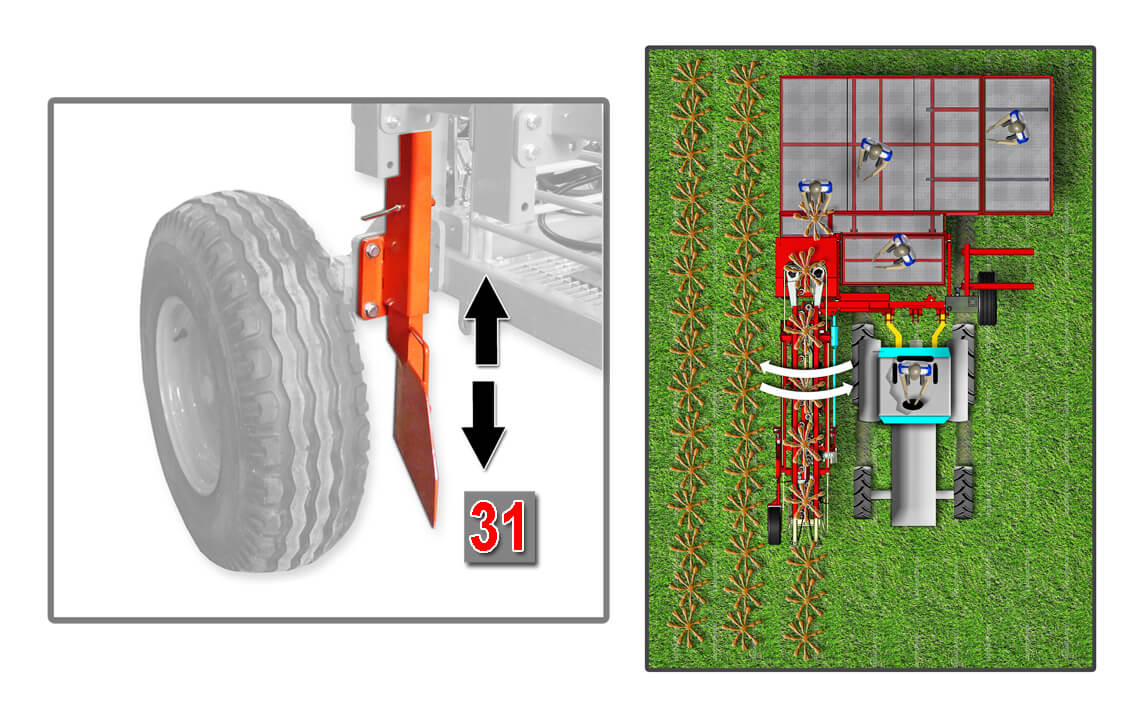

По желанию машина может быть оборудована направляющим ножом, оснащенным рулем (31), который, проникая в землю (с регулируемой глубиной), помогает поддерживать его на ходу на этапе работы.

Технические данные

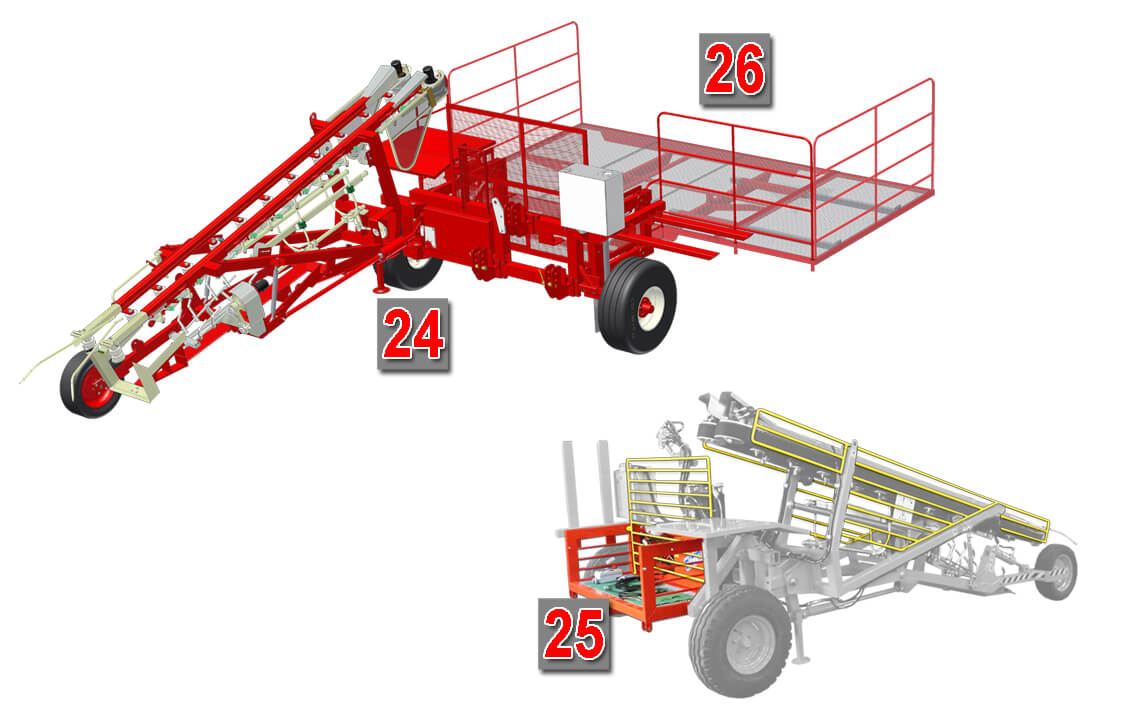

24) Габариты машины:

в открытом состоянии 3500x4550x2200

в закрытом виде 2000x4550x2200, вес 1300 кг



25) Размер вилочного погрузчика:

1750x850x1350, вес 130 кг



26) Размеры платформы:

4160x2020x1200, вес 300 кг

опционально машины

Дополнительный список

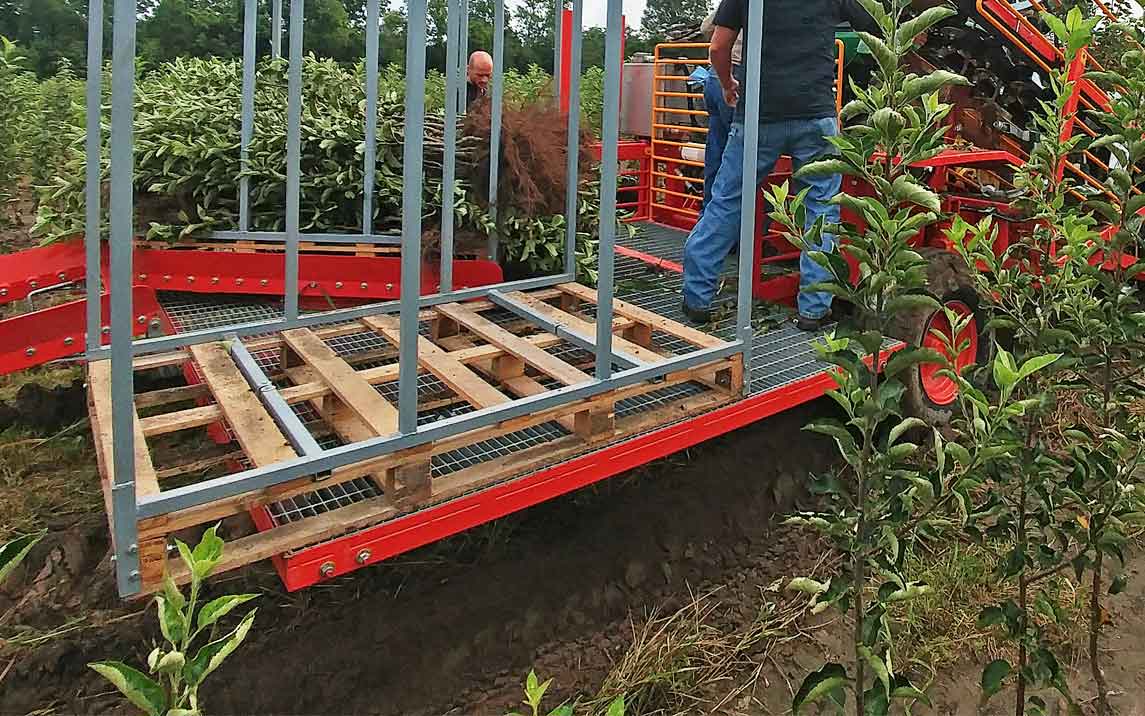

Корзина для поддонов

Для лучшего выполнения сбора саженцев, на платформе имеются поддоны (27) с высокими бортами, благодаря которым, можно безопасно хранить саженцы растений.

27) Размеры:

1070x1530x1500, вес 40 кг

Набордлязагрузки/разгрузки

Чтобы облегчить загрузку и разгрузку поддонов (28), имеется комплект, состоящий из вращающейсяплатформы (29), который позволяет загружать поддоны и затем направлятьихнаверхнюю/нижнююленту(30).

29)Размеры вращающейся платформы:

1160x1500x240, вес 95 кг

30)Размеры вращающейся платформы:

1160x1600x340, вес 50 кг

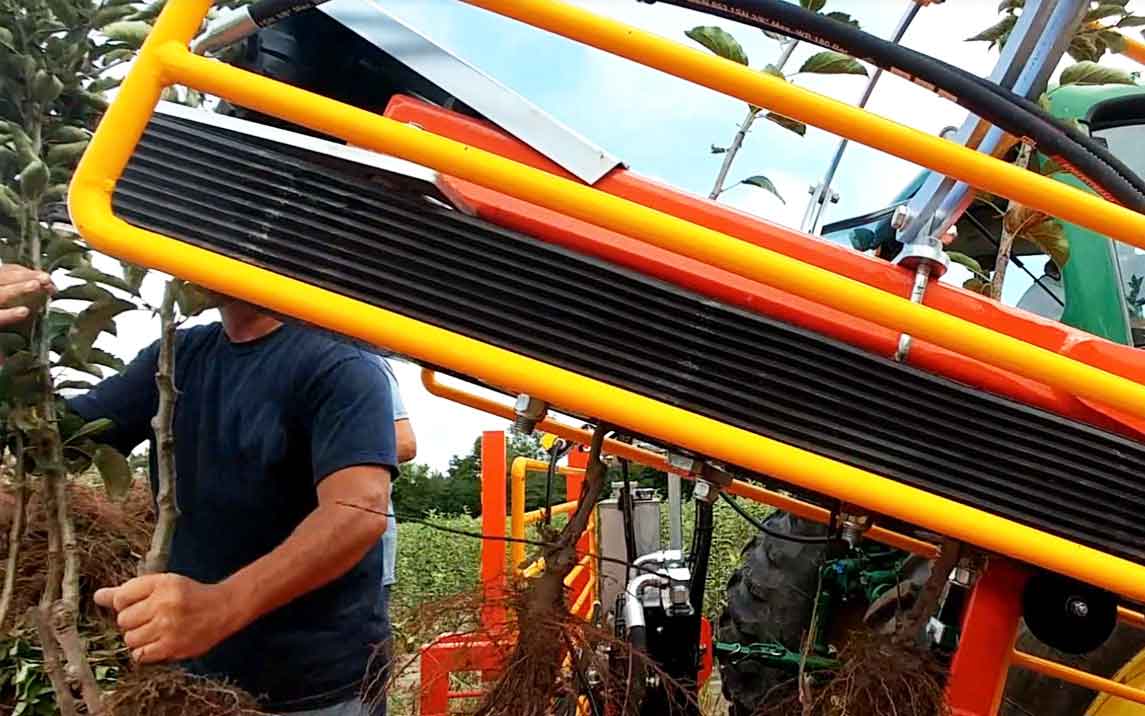

Набор для сбора саженцев

Для облегчения сортировки растенийимеется набор для сбора (32), который позволяет сократить количество работающего персонала. Комплект перенимает синхронизированные движения от гидромоторов двух конвейерных лент. Его специфическая конструкция передвигает саженцы перед оператором, давая ему возможность разделить растения по высоте и, таким образом, отсортировать их.



32) Размеры:

1400x1400x730вес70кг



32) Размеры:

1400x1400x730 вес 70 кг

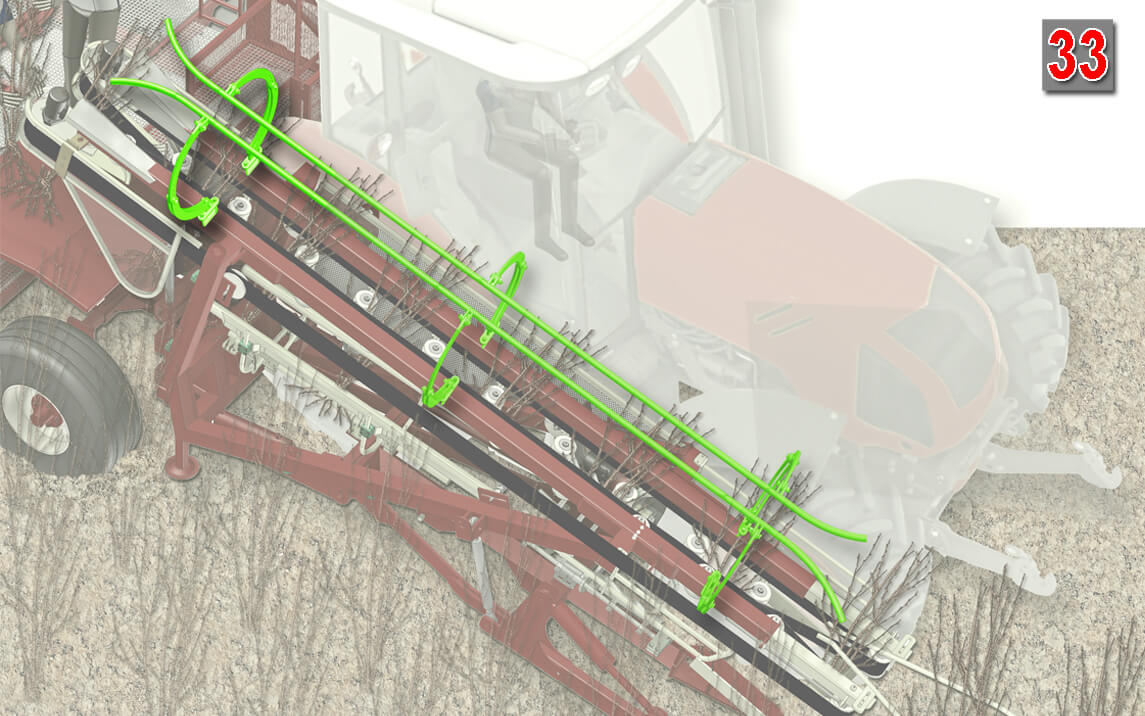

Перемещение высоких саженцев

Если возникает необходимость в извлечении высоких растений(33), для этого имеется направляющая, которая предотвращает их сгибание.

33) Размеры:

740x3650x730 вес 40 кг

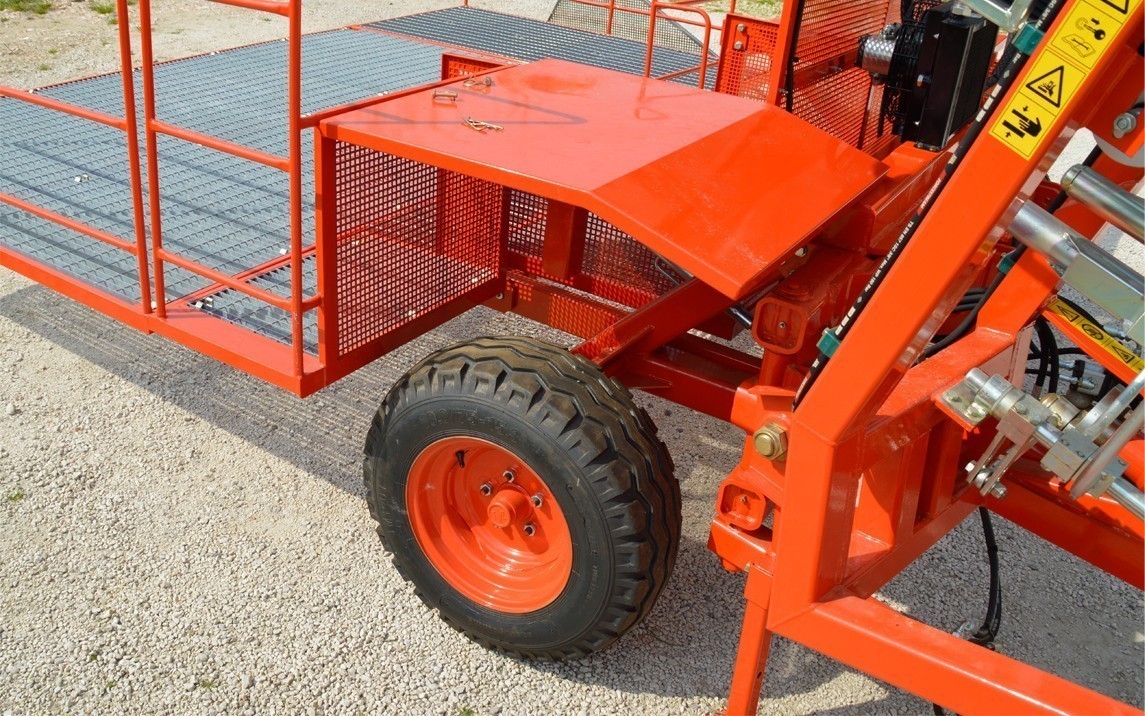

увеличенная и складывающаяся задняя платформа с сортировочным столом 4×2 (sp96-aa-0042)

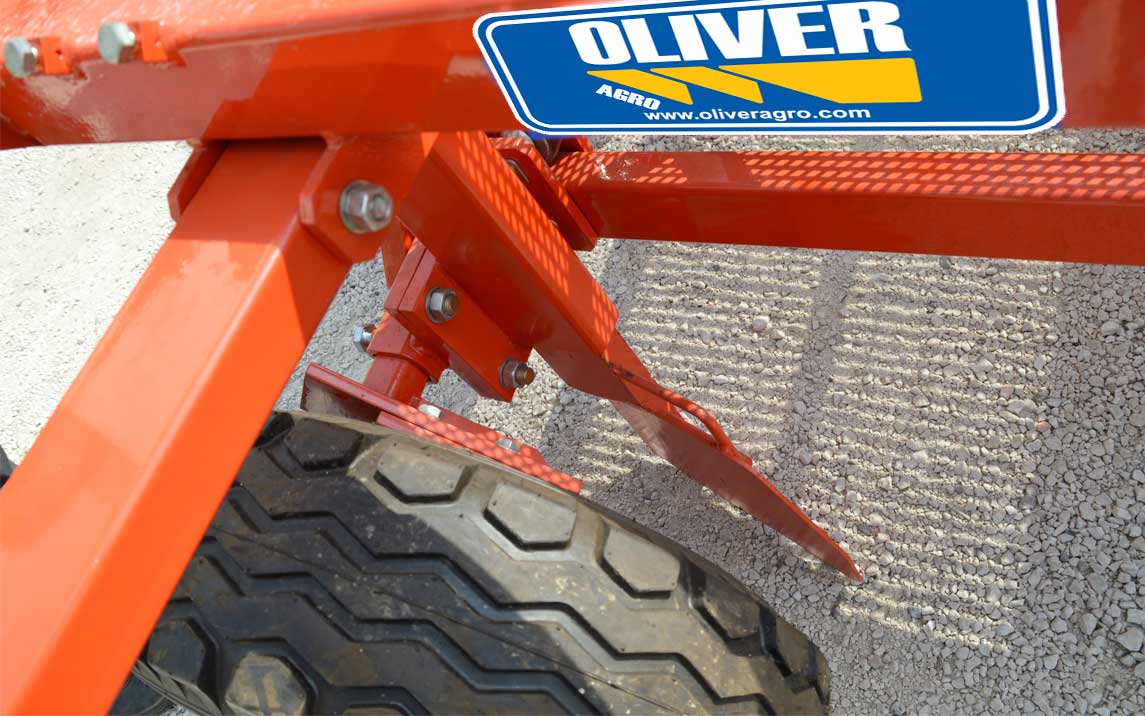

Нож направленный сп96-аа-0090 с гидроцилиндром

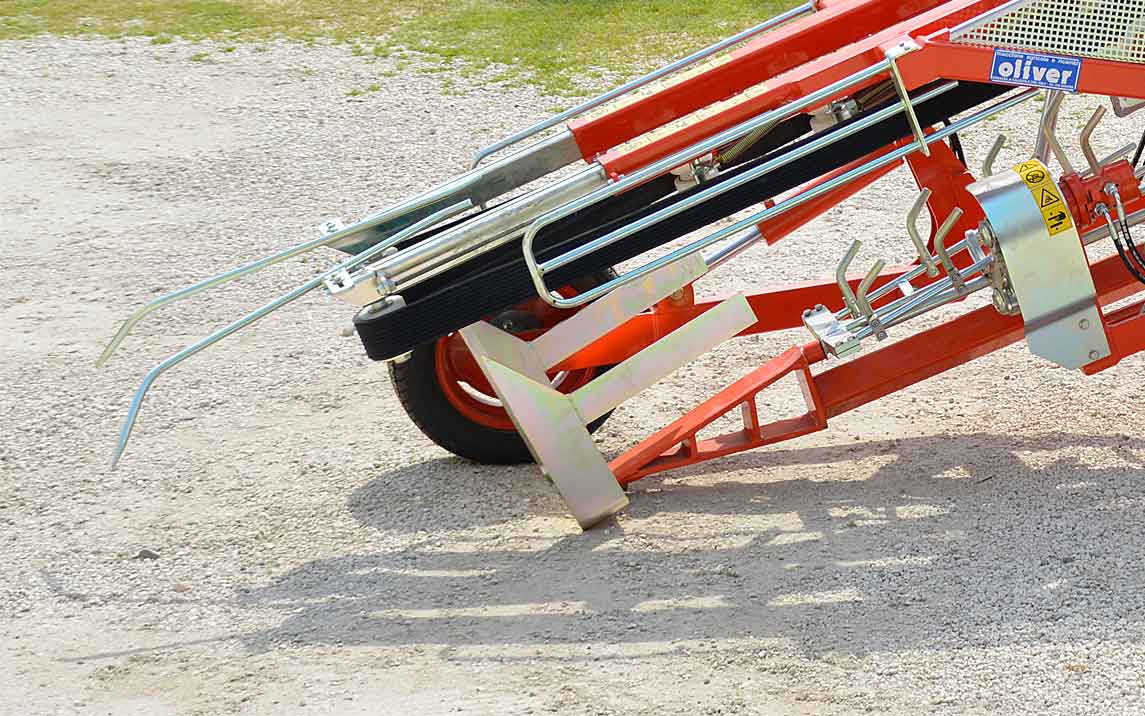

Стол-опора для растений на конце ремней, стандартный sp96-aa-0035

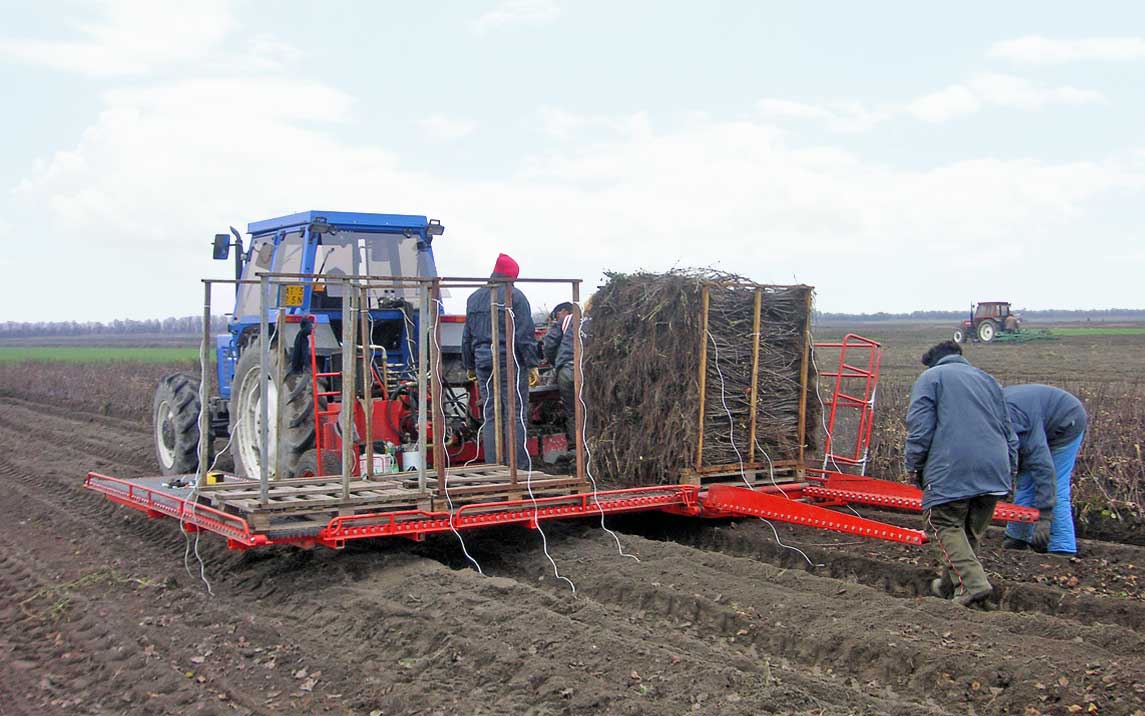

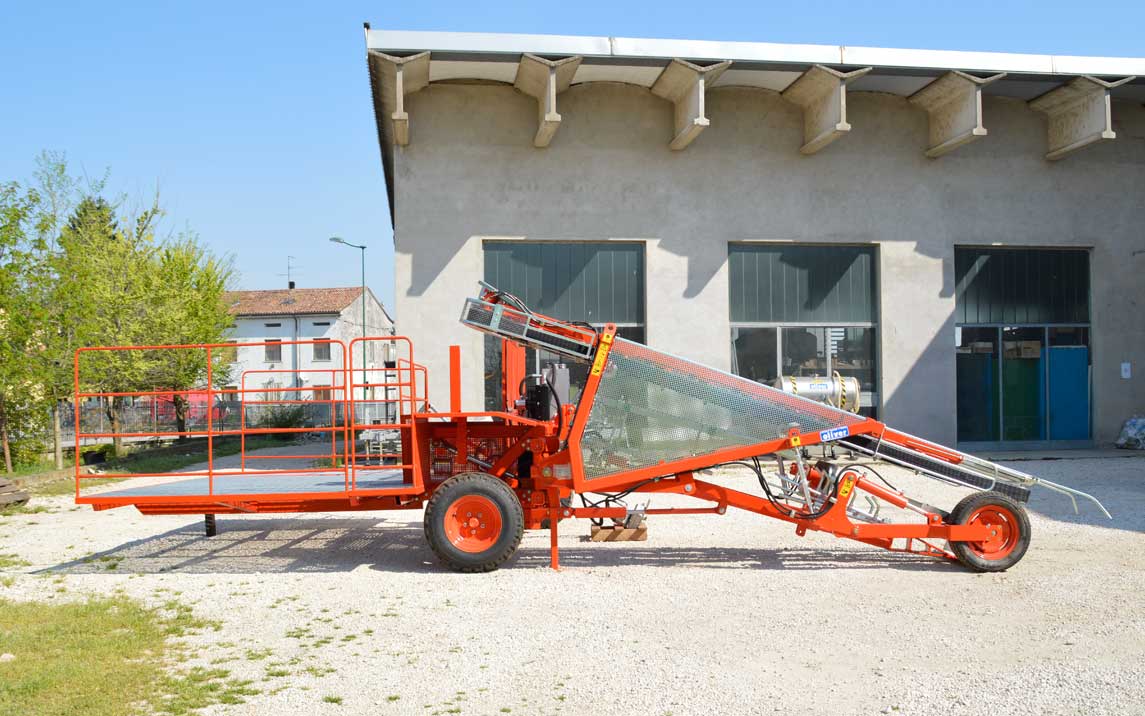

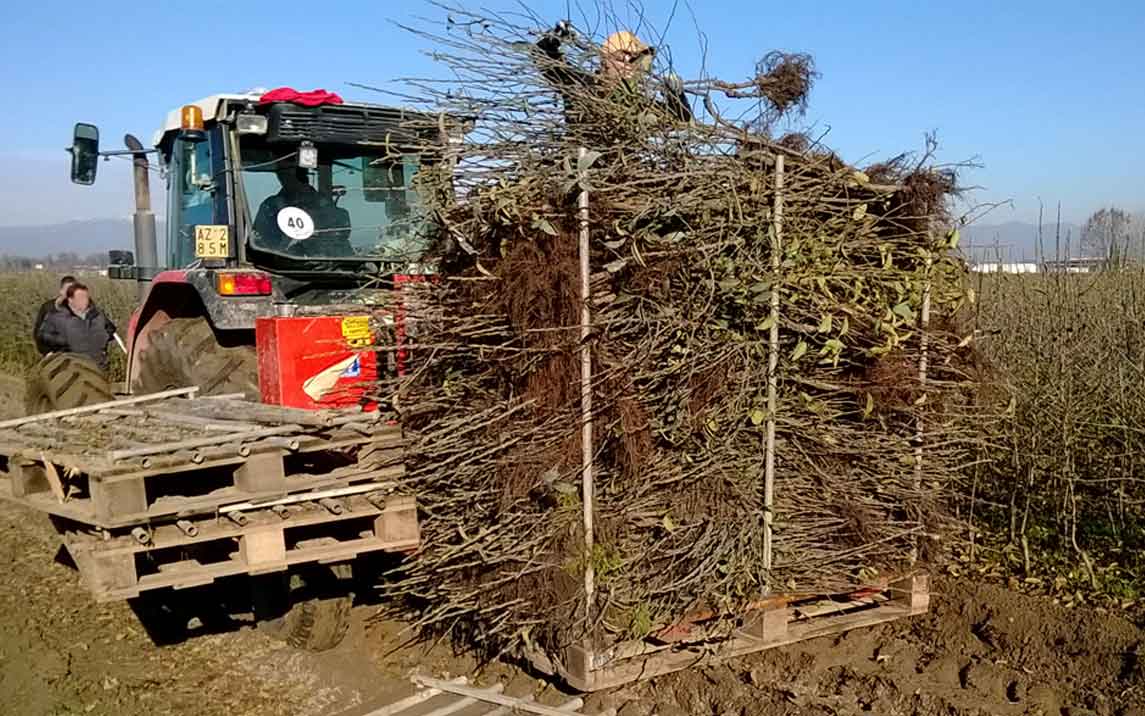

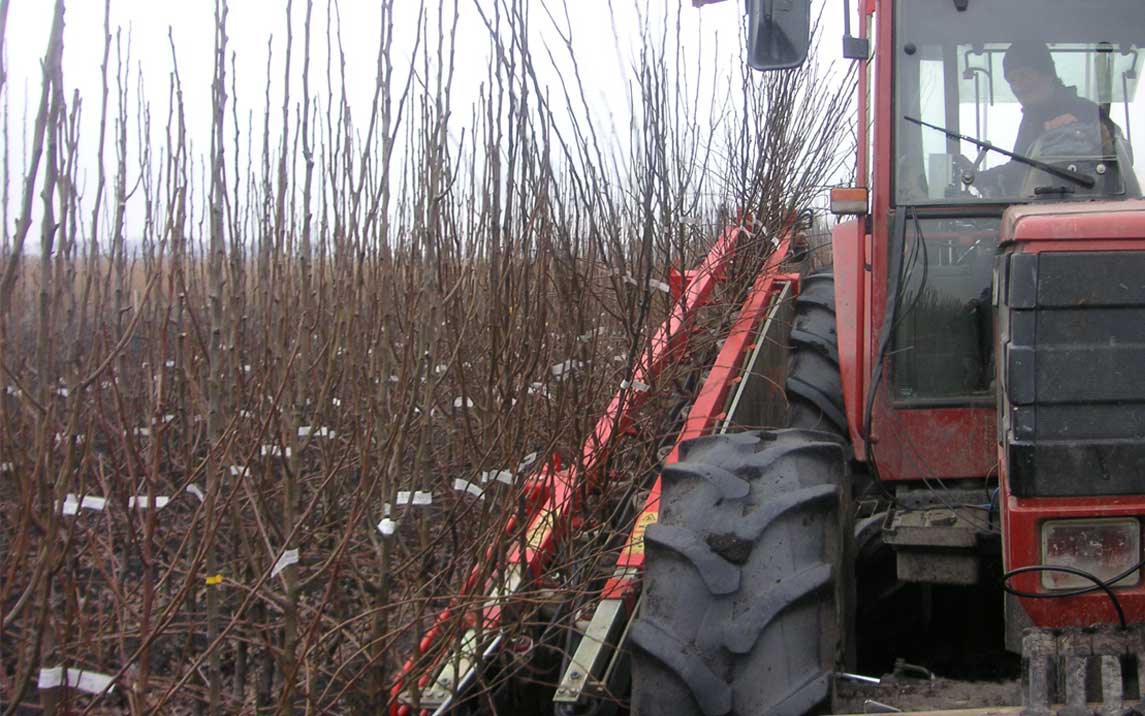

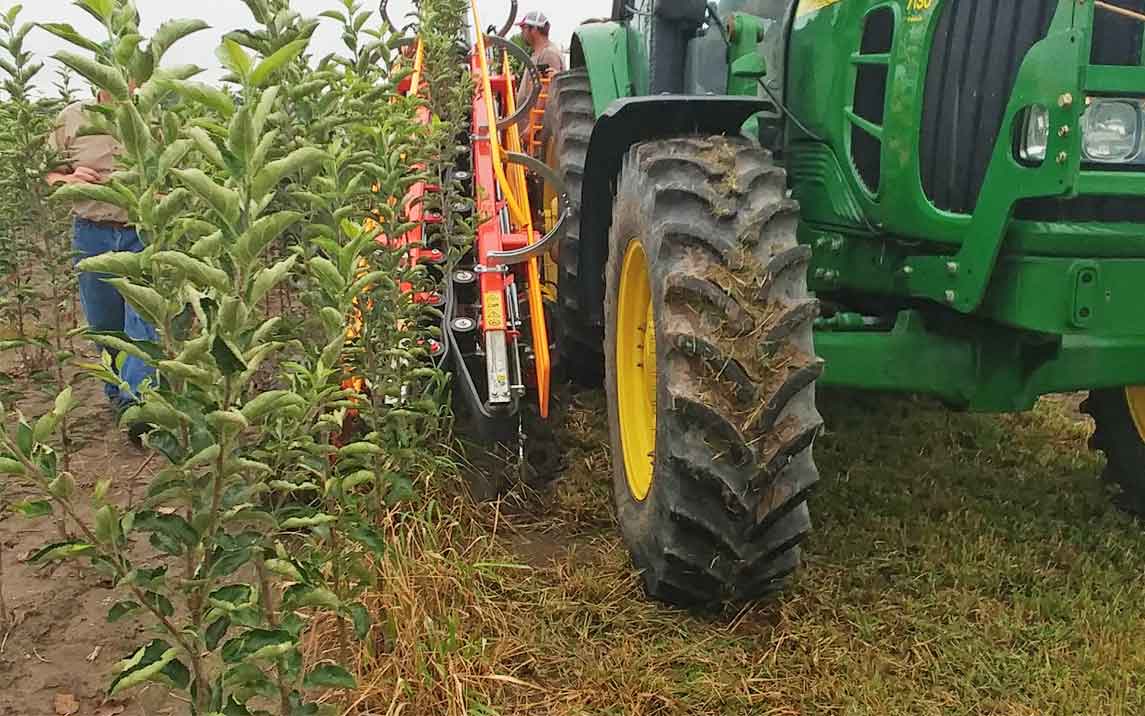

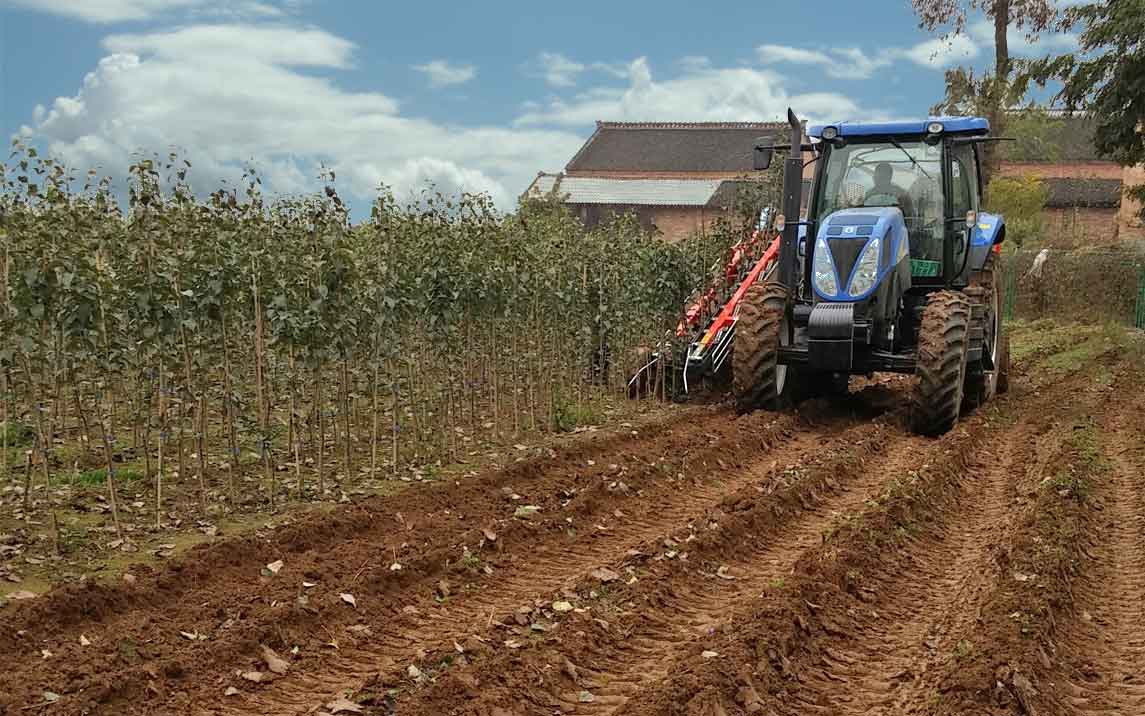

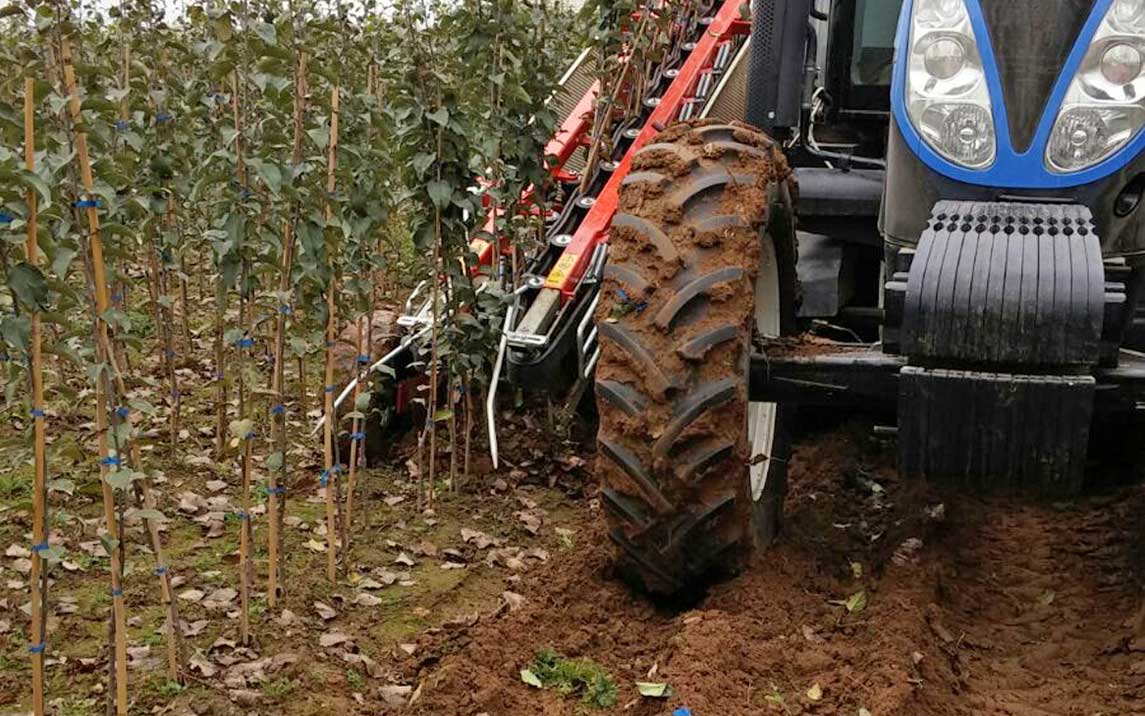

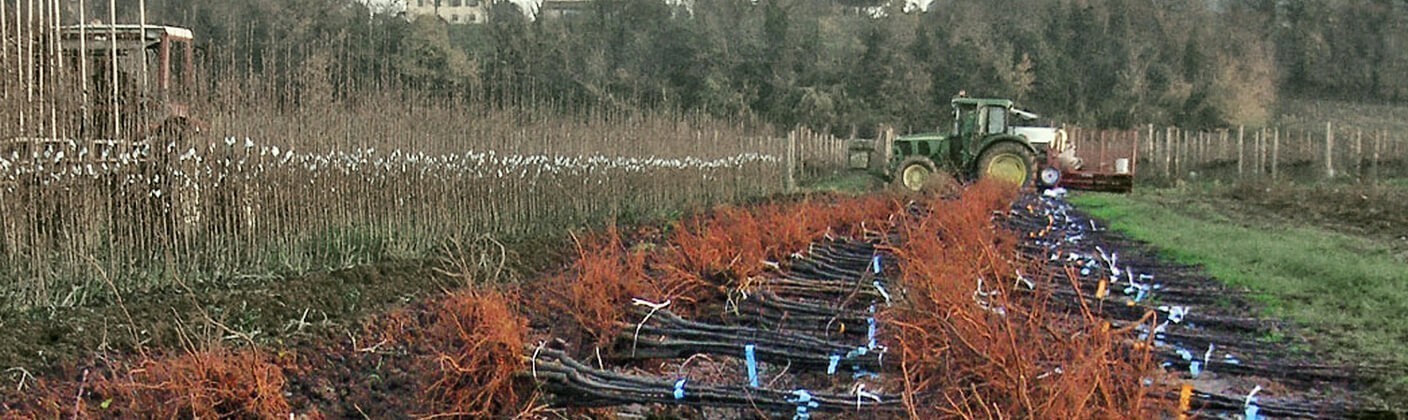

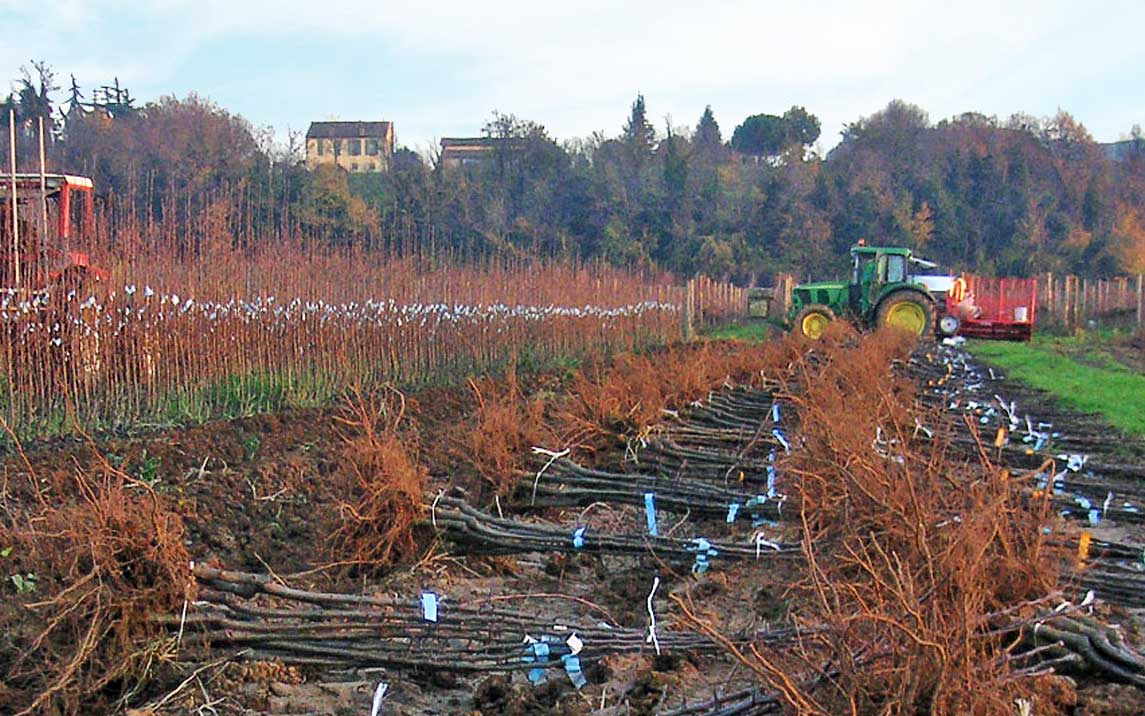

Фотографии машины и процессы:
